Заготовка для ножа, сталь AR-RPM9 2,9мм. Модель "Премьер Ш165" с клинком 165мм, ТО 61-62HRC | Арт Bl.RPM9.2 Премьер.Ш165

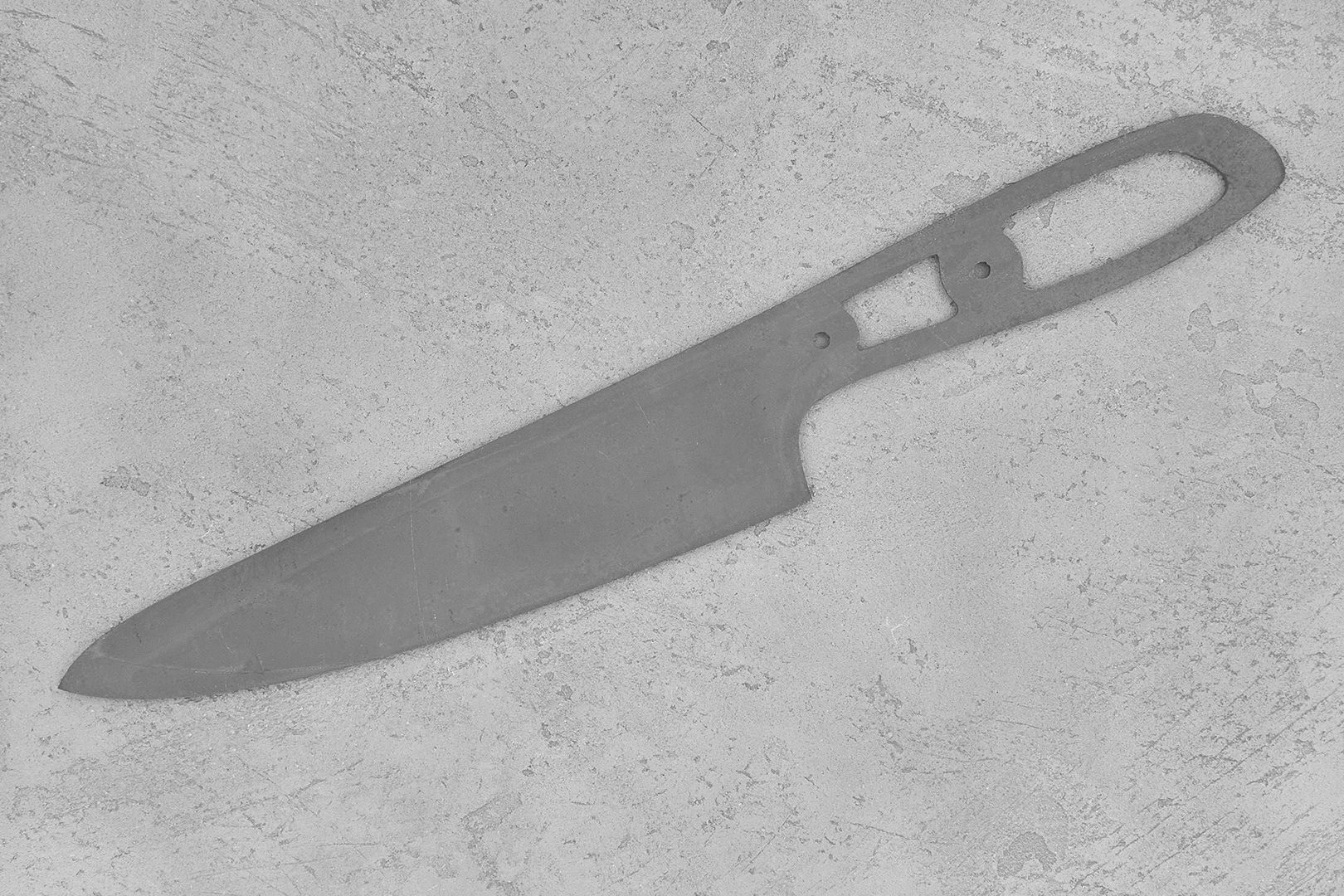

Бланк-заготовка для кухонного ножа «Премьер Ш165» из листового проката стали AR-RPM9, изготовлен методом гидроабразивной резки.

Максимальные параметры готового клинка 165х38мм.

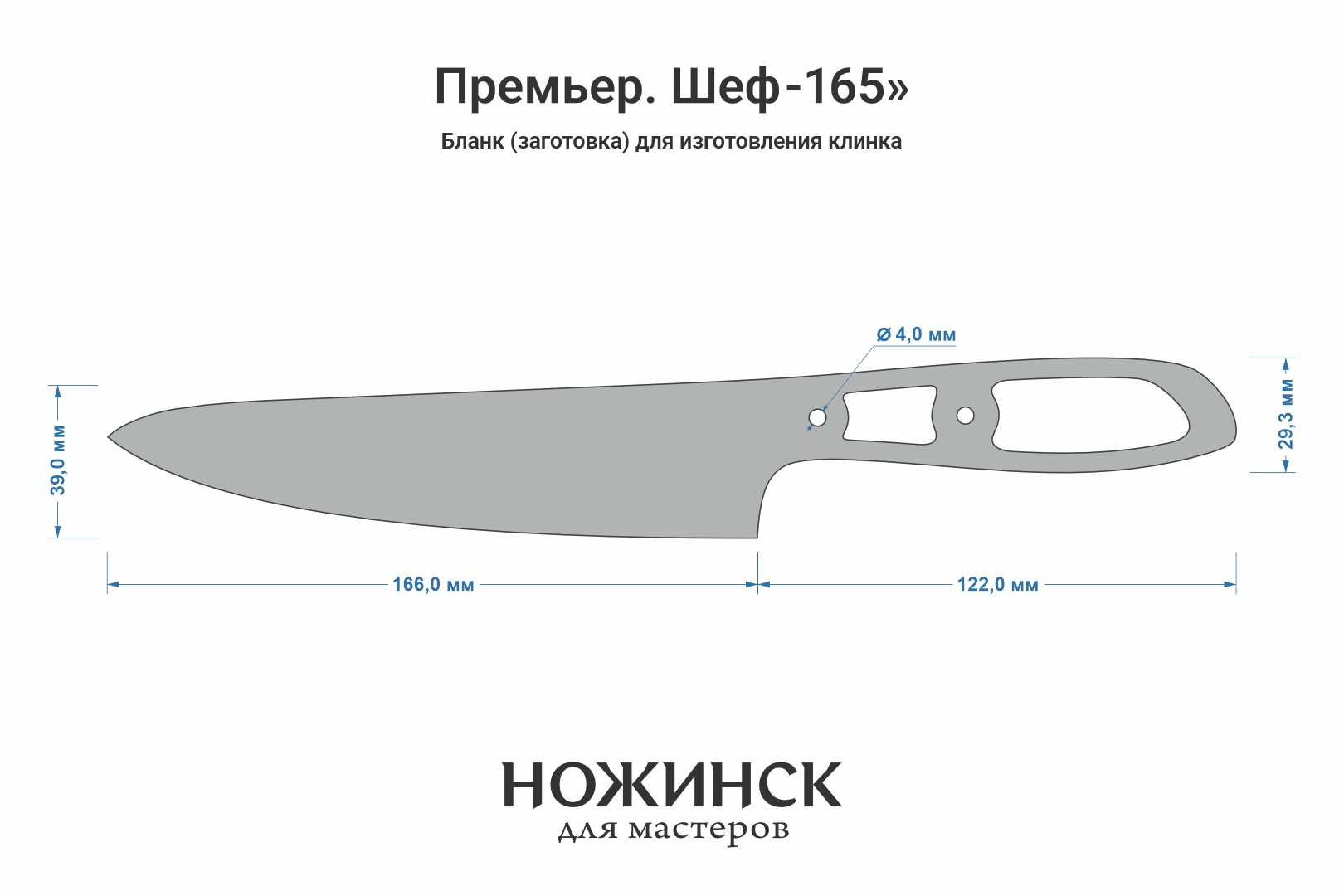

Размеры бланка: длина клинковой части 166мм, ширина 39мм (1мм предусмотрен на контуровку), общая длина заготовки 288мм.

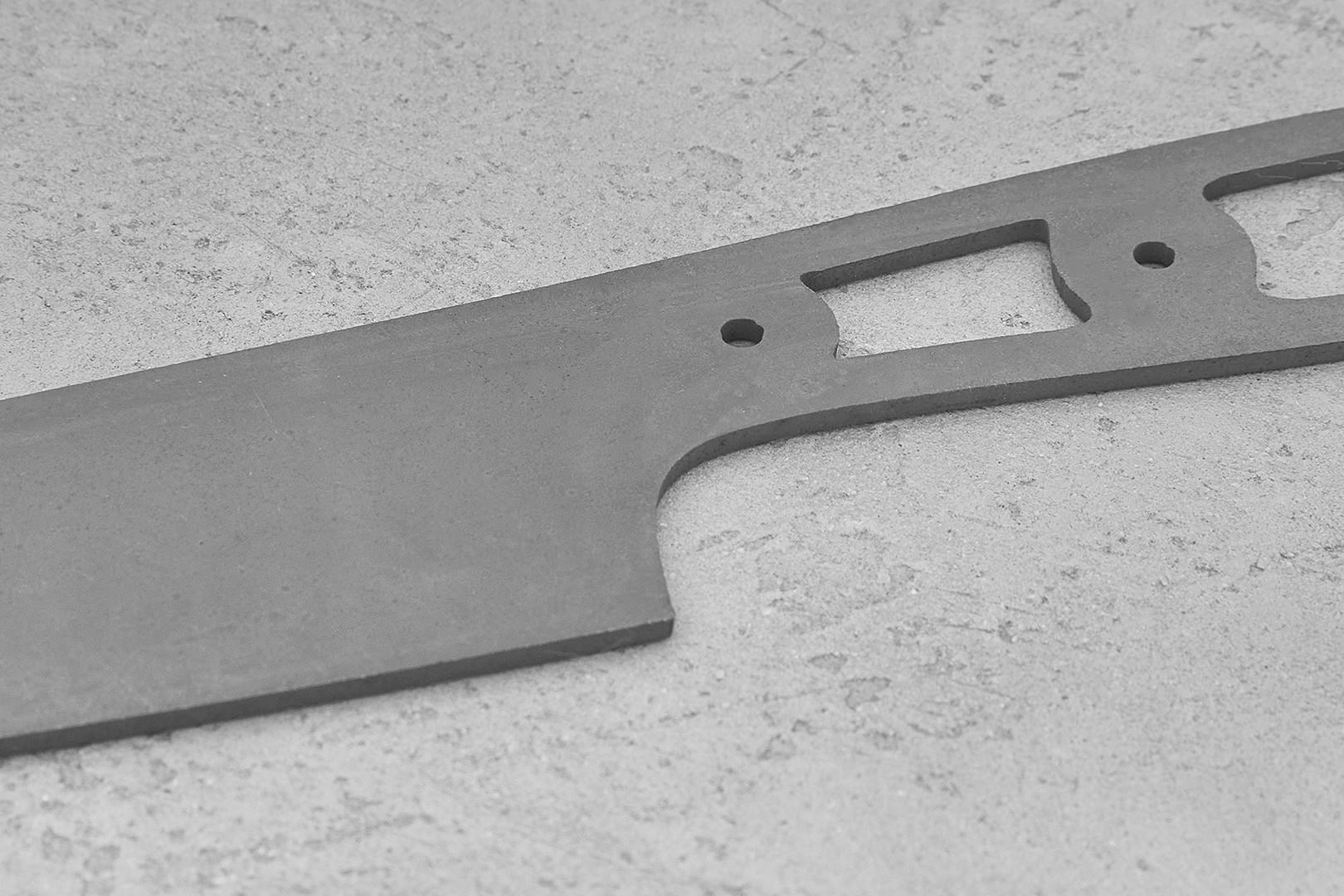

Диаметр монтажных отверстий 4мм (требуют развертывания в номинал).

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из AR-RPM9 закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.

Твердость заготовок составляет 61-62HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.

Низкий отпуск заготовок осуществлен при 150°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Сталь AR-RPM9 впервые была представлена в середине 2020 года, как бюджетная порошковая сталь с высокими потребительскими качествами для режущего инструмента. Разработана и производится эксклюзивно для китайской ножевой компании Artisan Cutlery.

Химический состав AR-RPM9:

C (углерод) – 0,9%

Cr (хром) – 18,00%

Co (кобальт) – 0,30%

Ni (никель) – 0,00-0,40%

Mo (молибден) – 1,0%

Mn (марганец) – 0,45%

V (ванадий) – 0,10%

Si (кремний) – 0,20-0,80%

RE (редкоземельные элементы) – номенклатура и содержание не разглашается.
