Заготовка для ножа, сталь AUS10Co 3,0мм. Модель "Аппарель ГУ135" с клинком 135мм, ТО 61-62HRC | Арт Bl.AUS10.3 Аппарель У135.гм

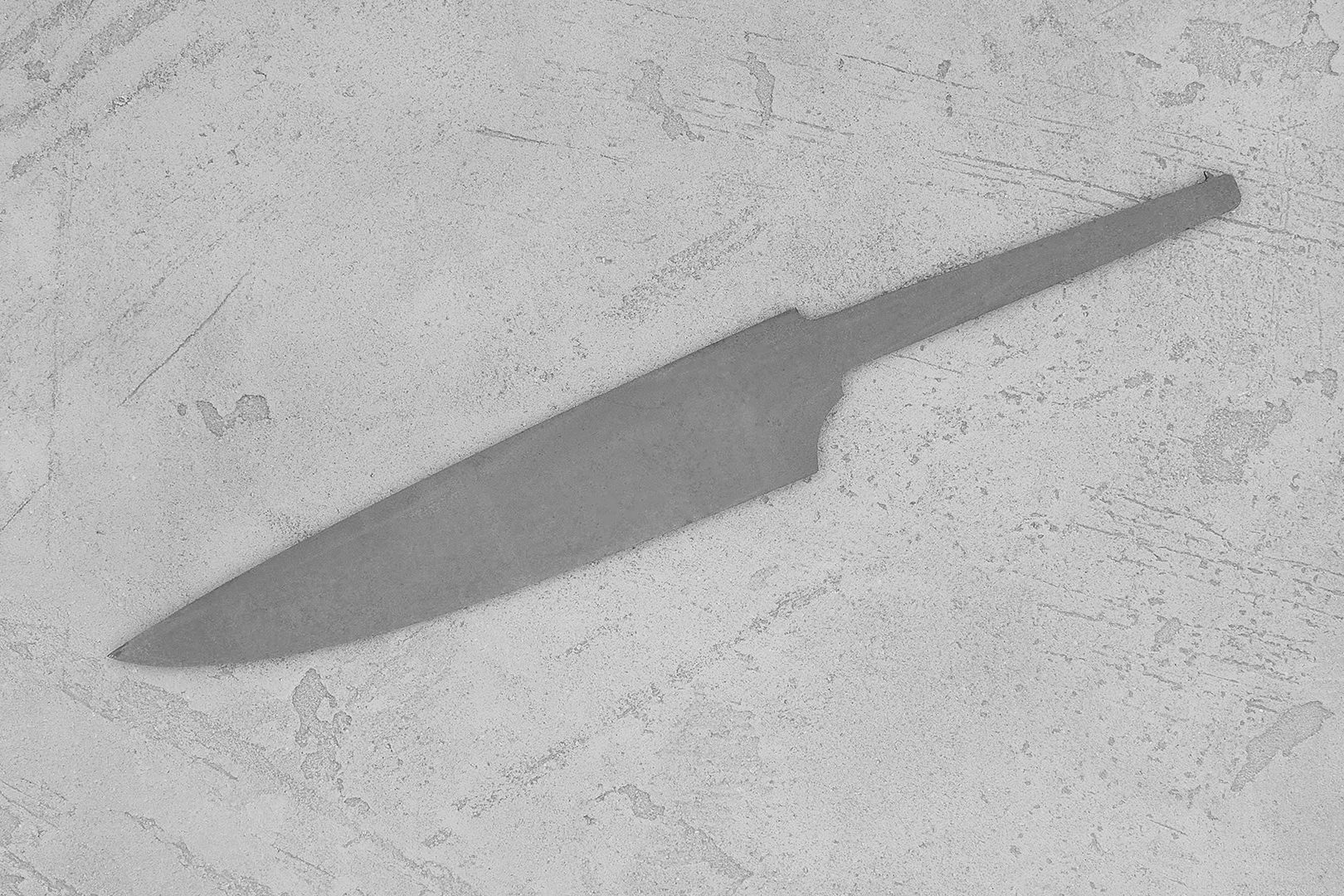

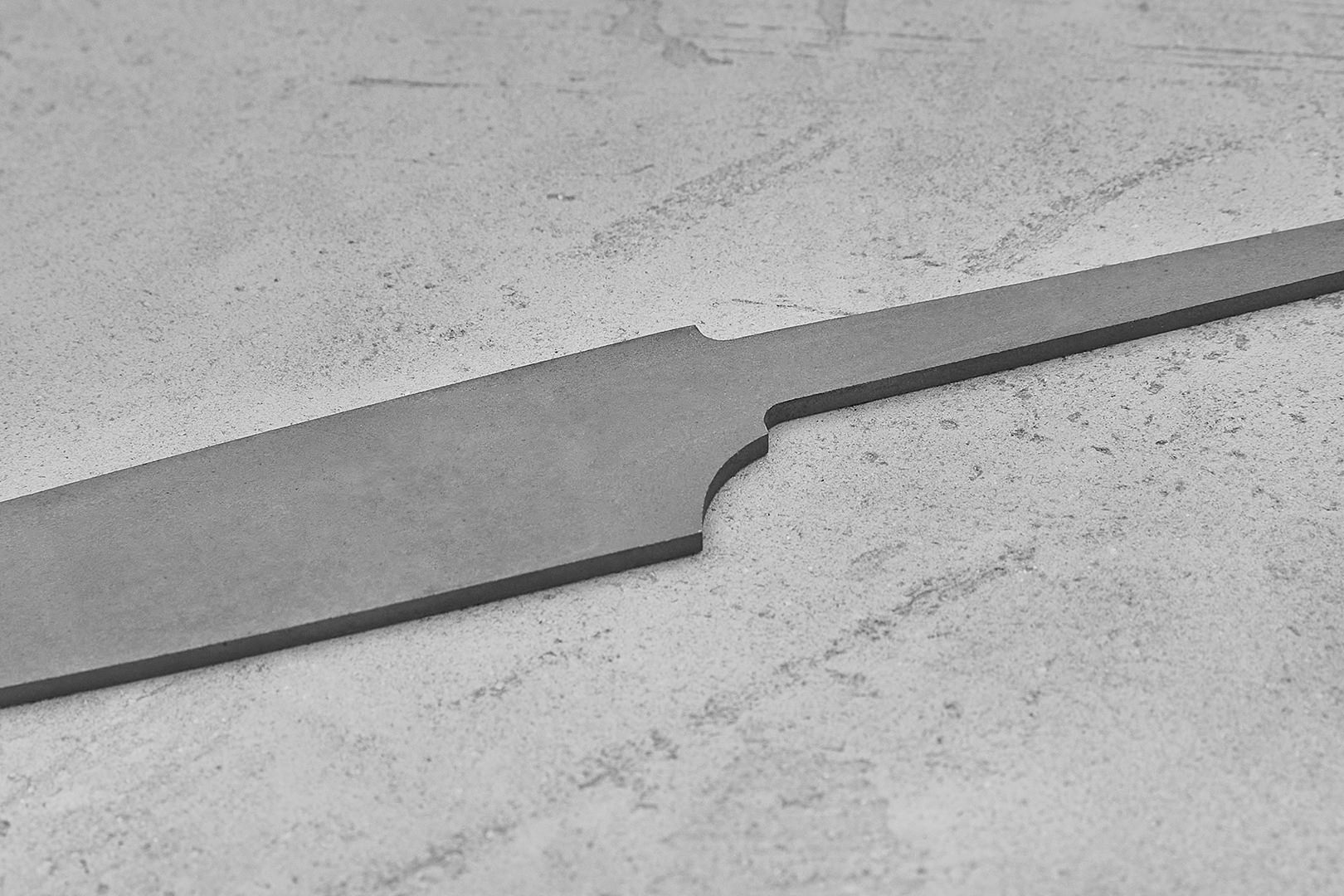

Бланк-заготовка для кухонного ножа «"Аппарель У135» из листового проката стали AUS10Co производства Ahonest Changjiang, вырезан методом гидроабразивной резки.

Максимальные параметры готового клинка 135х27,5мм.

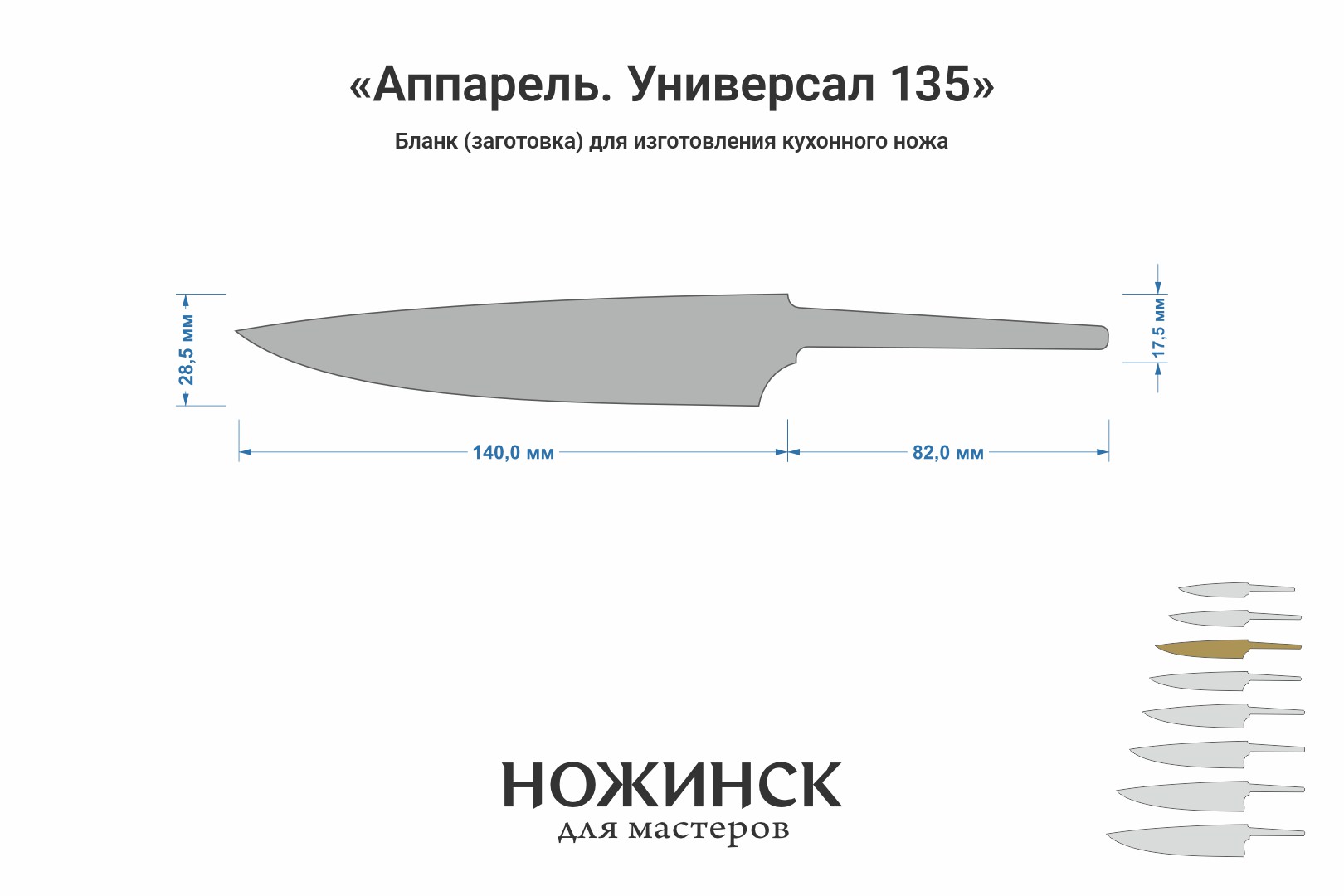

Размеры бланка: длина клинковой части 140мм (предусмотрена глубокая посадка в больстер), ширина 28,5мм, длина хвостовика 82мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из AUS10Co закалены с применением криогенной обработки в жидком азоте.
Твердость заготовок составляет 61-62HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 150°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием.

Сплав AUS10Co создан на основе японской стали AUS10. Исключение никеля и легирование кобальтом позволило увеличить прочность и пластичность матрицы. Сталь легка в механической обработке и заточке, проявляет агрессивный рез, устойчива к микросколам.

Химический состав AUS10Co:

C (углерод) – 0,97%
Cr (хром) – 13,80%
Co (кобальт) – 0,23%
Mo (молибден) – 0,22%
Mn (марганец) – 0,68%
V (ванадий) – 0,11%
Si (кремний) – 0,33%
P (фосфор) – 0,03%
