Заготовка для ножа, сталь AUS10Co 3,6мм. Модель "Шип" с клинком 140мм, ТО 61-62HRC | Арт Bl.AUS10.3 Шип

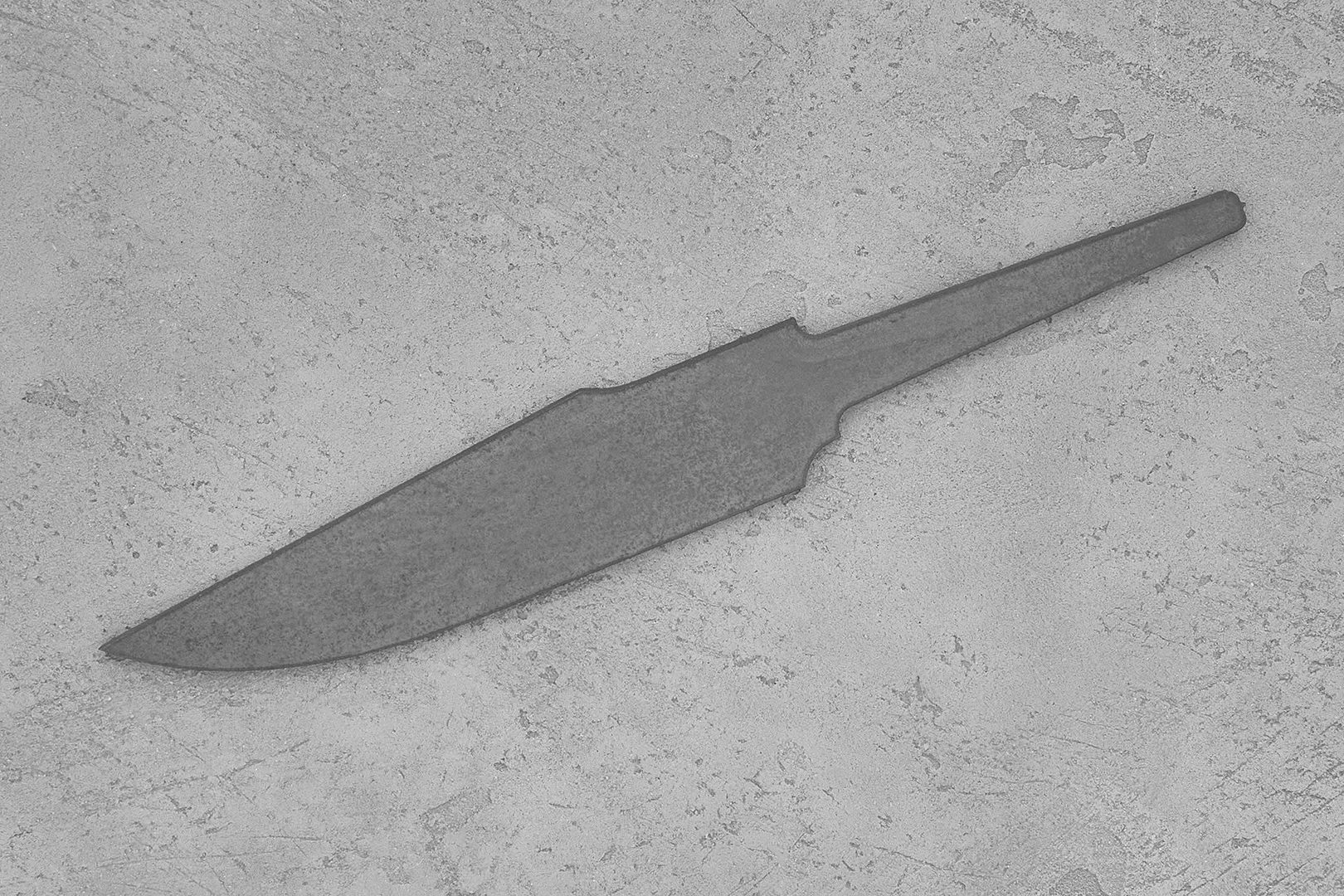

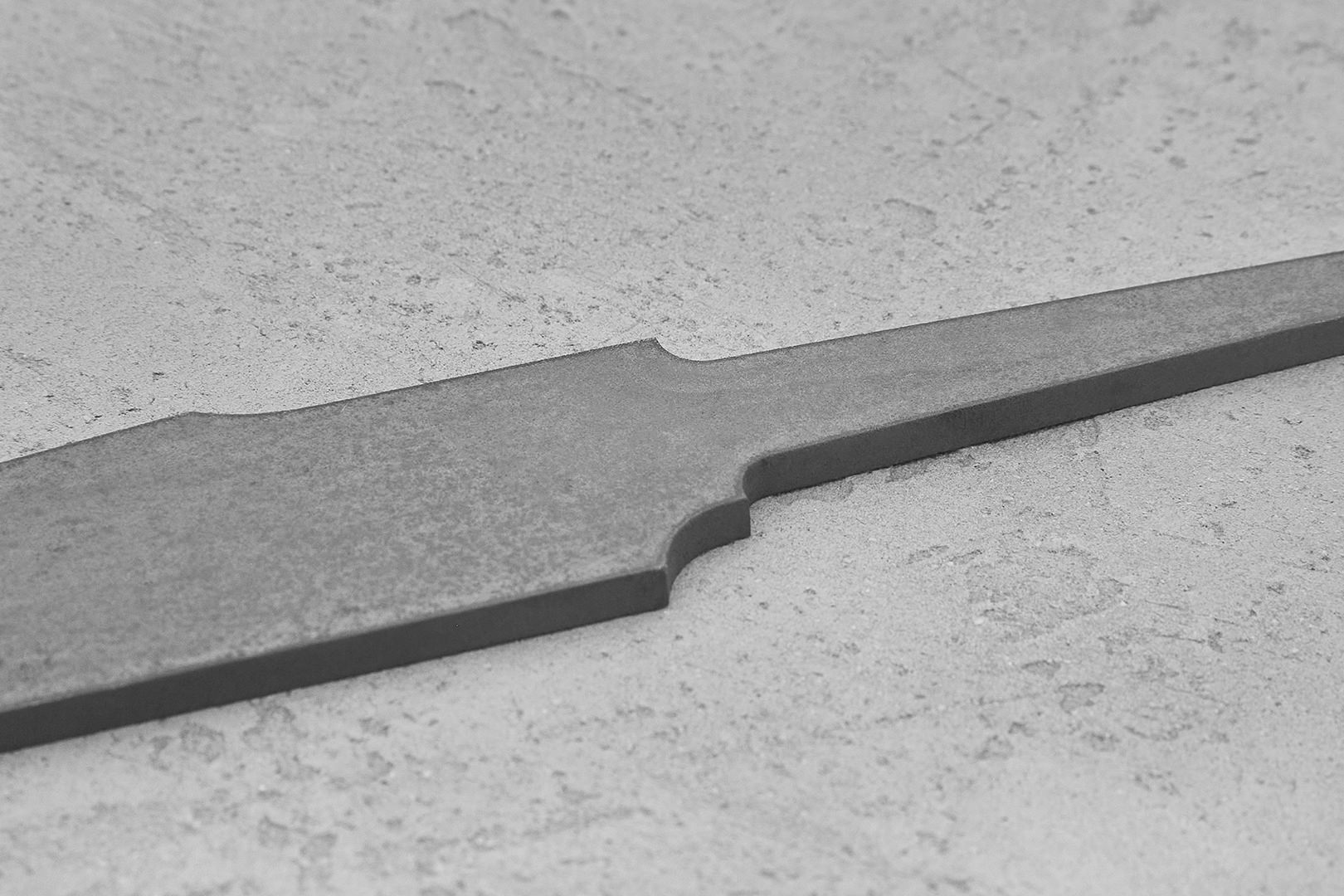

Бланк-заготовка для ножа «Шип» из листового проката стали AUS10Co, изготовлен методом гидроабразивной резки.

Максимальные параметры готового клинка 140х30,6мм.

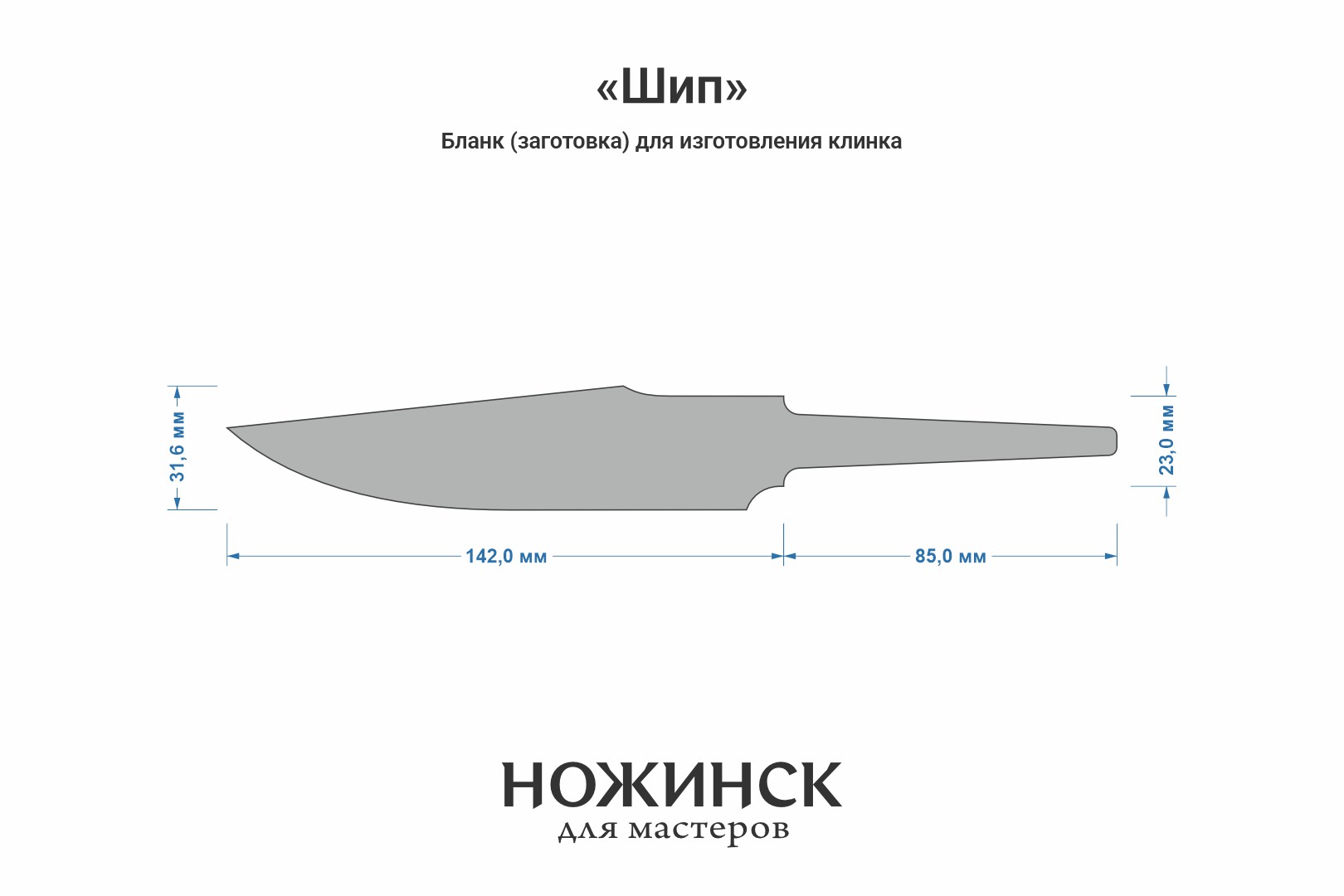

Размеры бланка: длина клинковой части 142мм (1-2 мм предусмотрены для посадки больстера), ширина 31,6мм, длина хвостовика 80мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из AUS10Co закалены с применением криогенной обработки в жидком азоте.

Твердость заготовок составляет 61-62HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.

Низкий отпуск заготовок осуществлен при 150°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Химический состав AUS10Co:

C (углерод) – 0,97%

Cr (хром) – 13,80%

Co (кобальт) – 0,23%

Mo (молибден) – 0,22%

Mn (марганец) – 0,68%

V (ванадий) – 0,11%

Si (кремний) – 0,33%

P (фосфор) – 0,03%
