Заготовка для ножа, сталь CPR 3,6мм. Модель "Корсар-I" с клинком 140мм, ТО 63-64HRC | Арт Bl.CPR.3 Корсар-I (Ф)

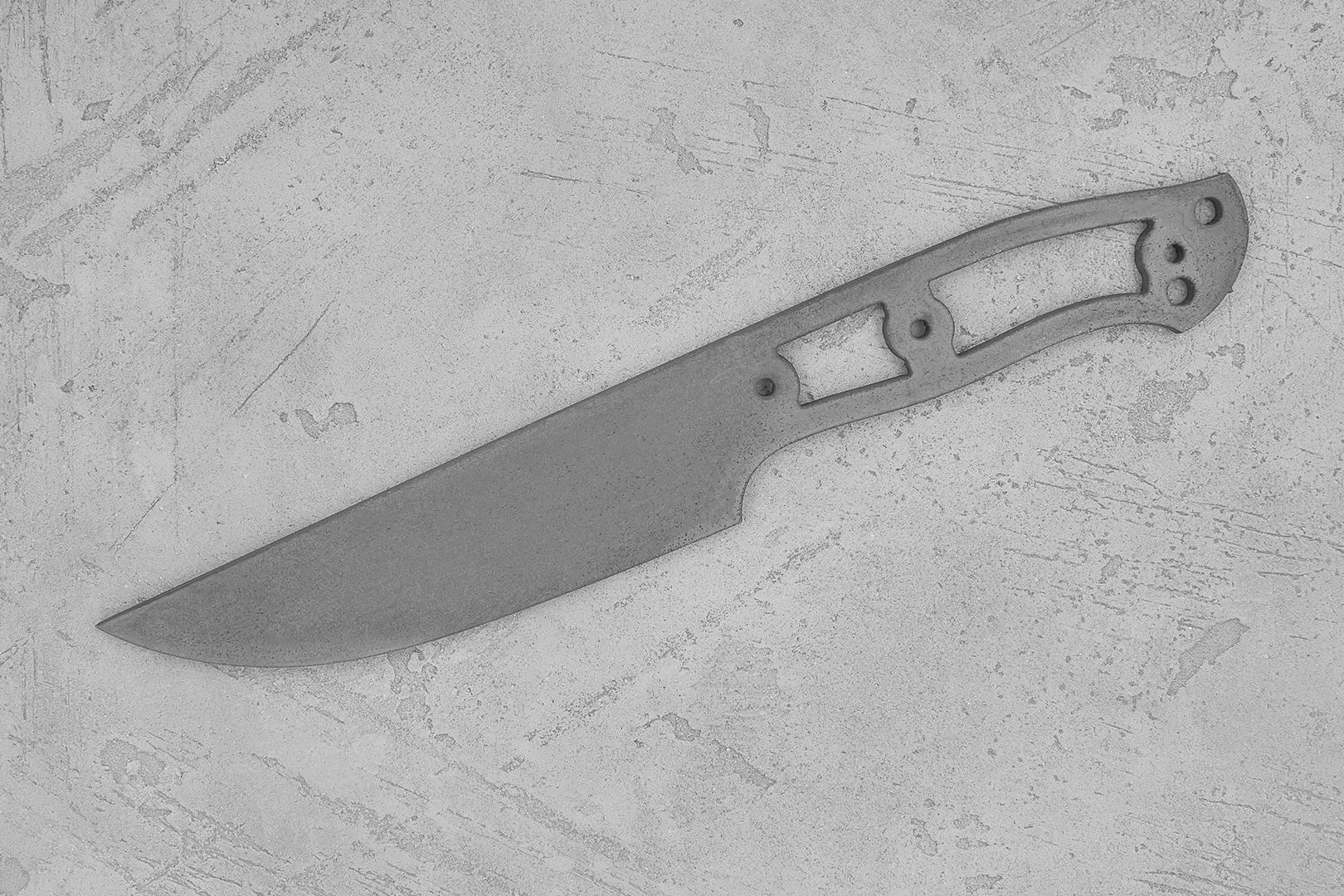

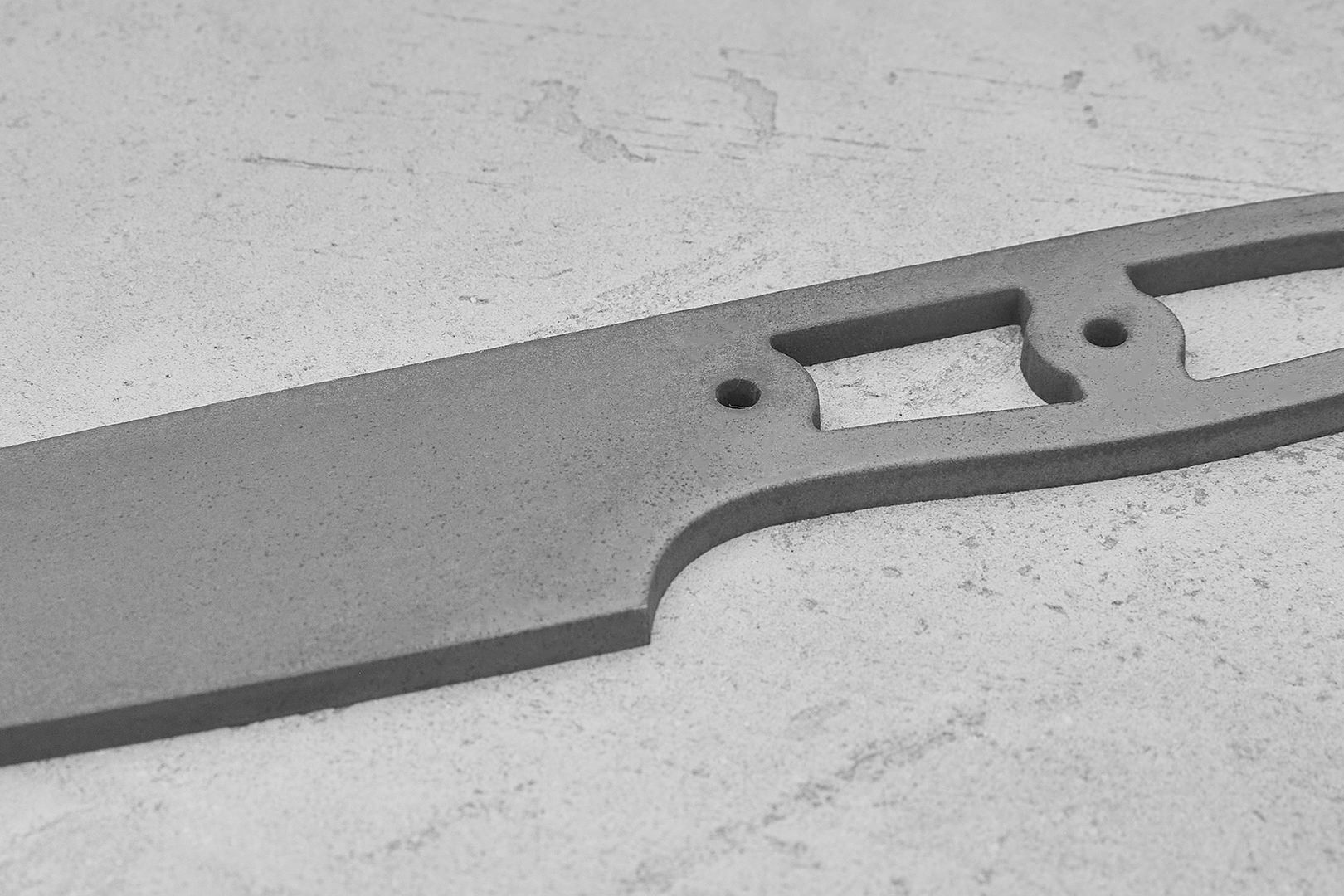

Бланк-заготовка для ножа «Корсар-I» из листового проката стали CPR немецкой компании Dörrenberg Edelstahl, изготовлен методом гидроабразивной резки.

Бланк совместим с фрезерованными накладками для рукояти модели «Универсал»

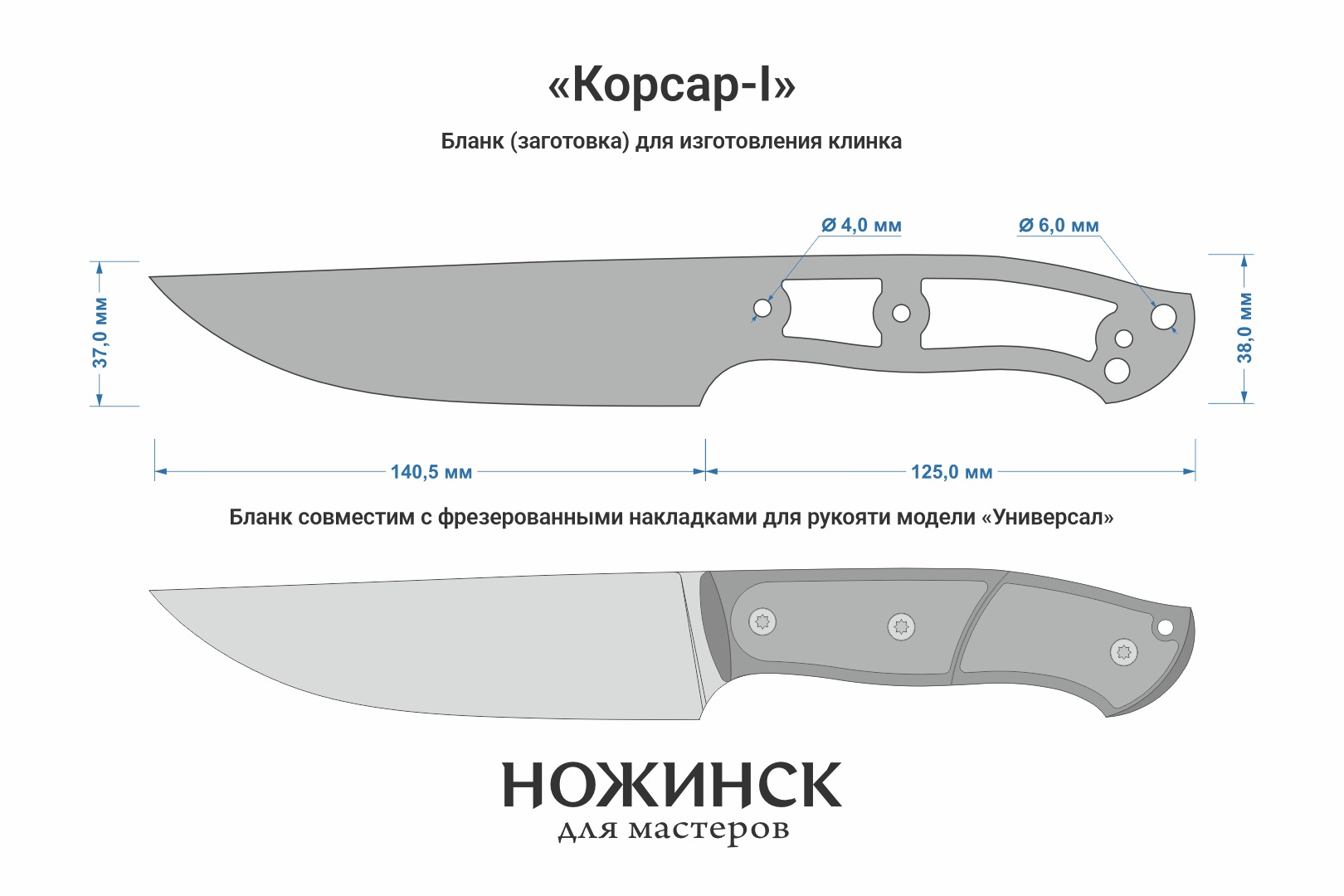

Максимальные параметры готового клинка 140х36мм.
Размеры бланка: длина клинковой части 140,5мм, ширина 37мм (1мм предусмотрен на контуровку), общая длина заготовки 266мм.
Диаметры монтажных отверстий 4мм, 6мм (требуют развёртывания в номинал).

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из CPR закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 63-64HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Являясь переработанной версией D2 сталь CPR содержит значительное количество вольфрама, молибдена и ванадия, что позволяет получать высокие твердости и улучшенные показатели ударной вязкости и износостойкости.

Химический состав CPR:

C (углерод) – 1,20%
Cr (хром) – 12,00%
Mo (молибден) – 1,40%
V (ванадий) – 1,70%
W (вольфрам) – 2,50%
