Заготовка для ножа, сталь JM390A 3,7мм. Модель "ППШ" с клинком 57мм, ТО 62-63HRC | Арт Bl.JM390.3 ППШ

Бланк-заготовка для ножа «ППШ» из листового проката порошковой стали JM390A (идентичной M390), изготовлен методом гидроабразивной резки.

Максимальные параметры готового клинка 57х20мм.

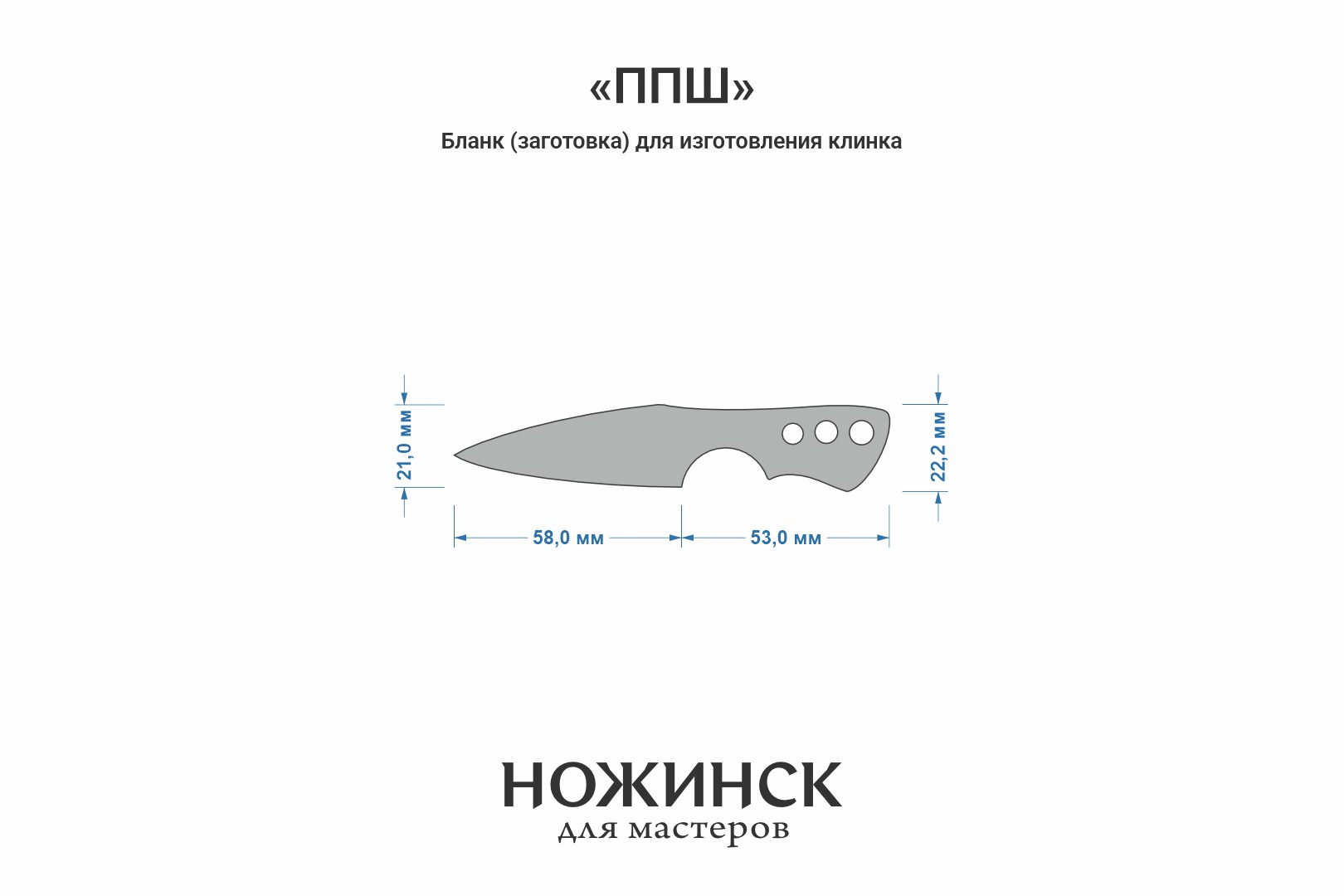

Размеры бланка: длина клинковой части 58мм, ширина 21мм (1мм предусмотрен на контуровку), общая длина заготовки 111мм.

Диаметры отверстий 5,0мм-5,8мм, с шагом 0,4мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из JM390A закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.

Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.

Низкий отпуск заготовок осуществлен при 180°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Химический состав JM390A:

C (углерод) – 1,90%

Cr (хром) – 20,00%

Mo (молибден) – 1,00%

Mn (марганец) – 0,30%

V (ванадий) – 4,00%

W (вольфрам) – 0,60%

Si (кремний) – 0,70%
