Заготовка для ножа, сталь K110 3,9мм. Модель "ФлагманЪ" с клинком 145мм, ТО 60-61HRC | Арт Bl.K110.3 Флагман

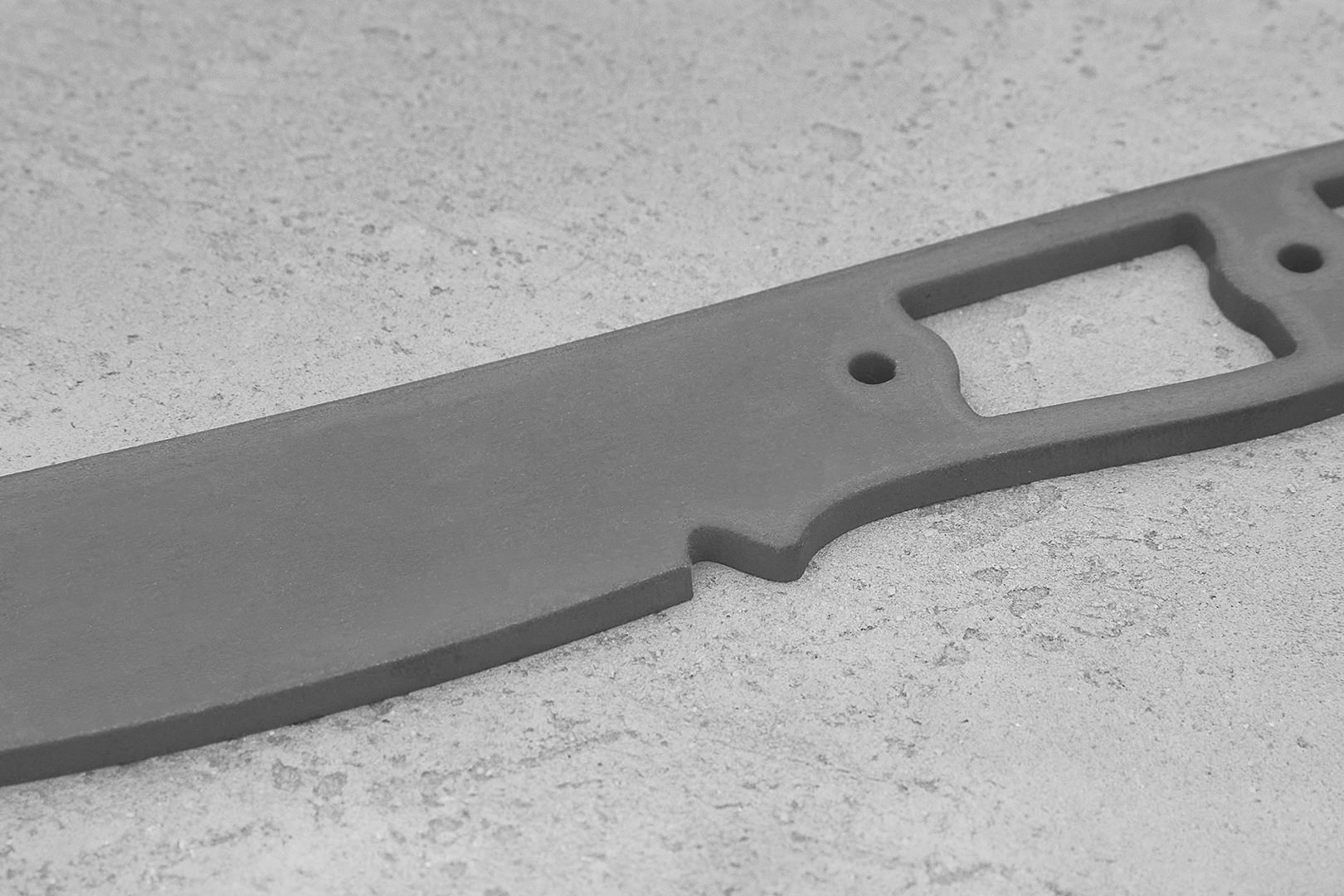

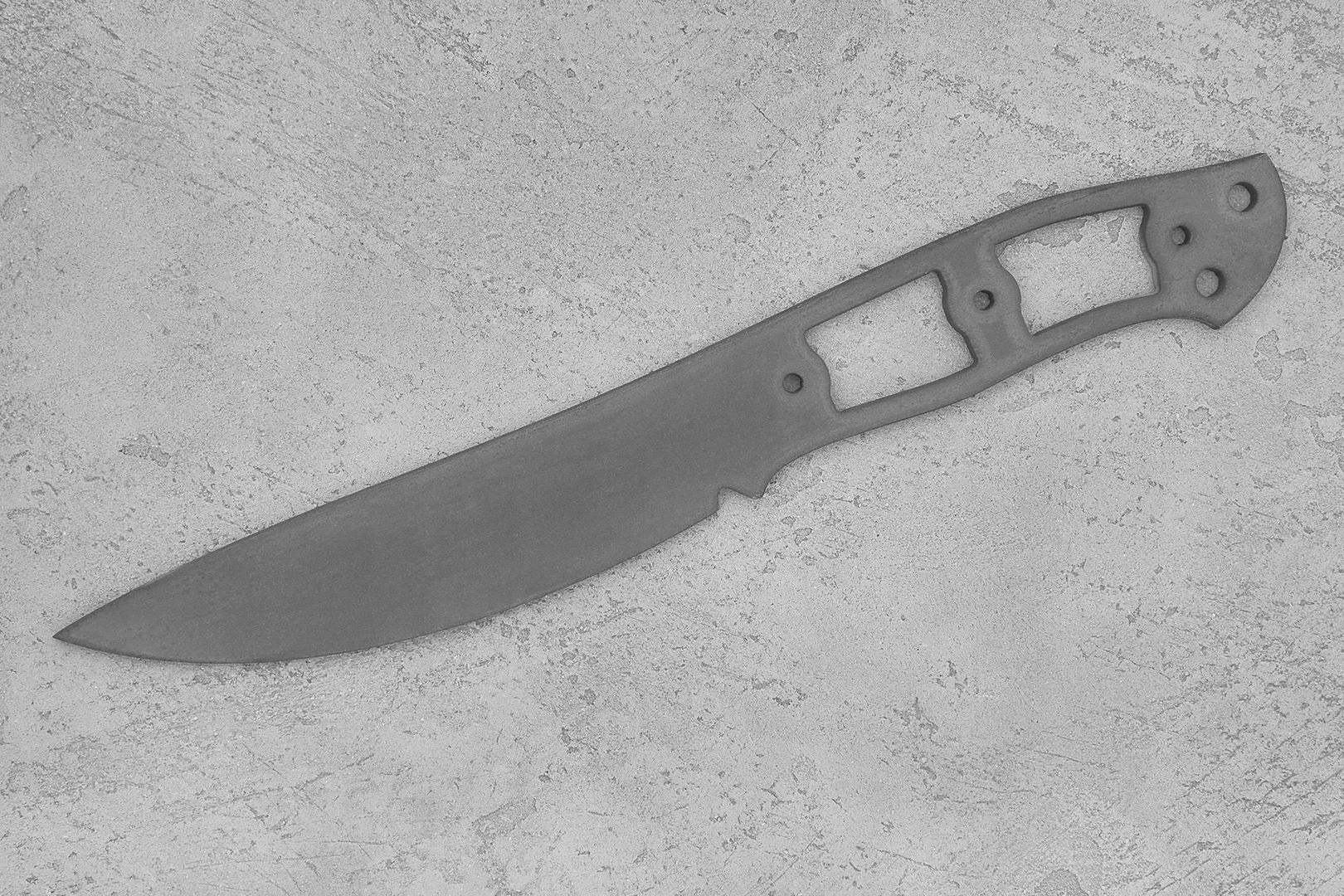

Бланк-заготовка для ножа «ФлагманЪ» из листового проката стали K110 австрийской компании Böhler, вырезан методом гидроабразивной резки.

Максимальные параметры готового клинка 145х32мм.

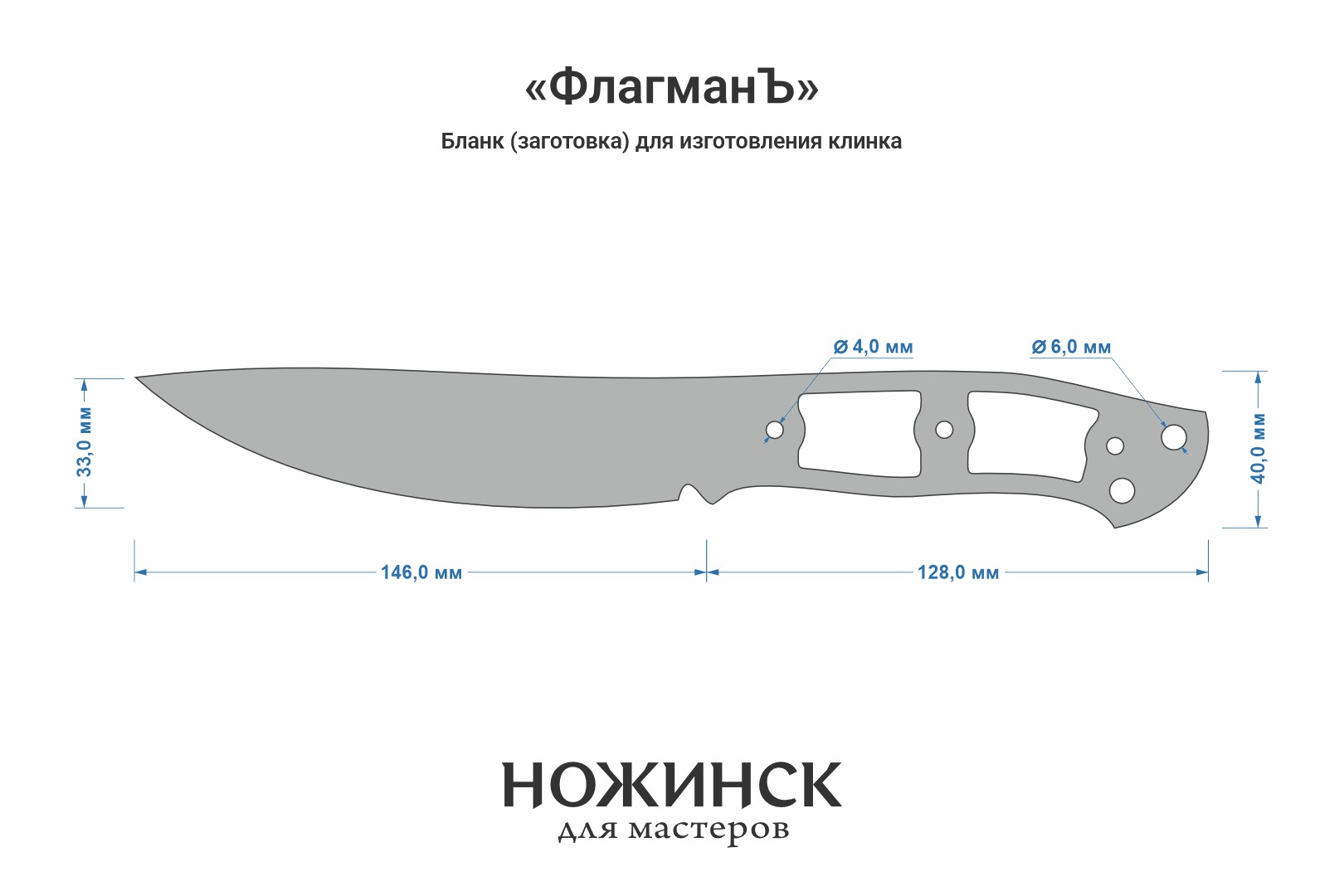

Размеры бланка: длина клинковой части 146мм, ширина 33мм (1мм предусмотрен на контуровку), общая длина заготовки 274мм.
Диаметры монтажных отверстий 4мм, 6мм (требуют развёртывания в номинал).

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем.
Твердость заготовок из стали K110 составляет 60-61HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 230°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

K110 – высокоуглеродистая инструментальная сталь, очень близкая по химическому составу и свойствам к Х12МФ и D2, но благодаря технологии электрошлакового переплава содержит меньше вредных примесей и равномерно распределенные карбиды.

Химический состав K110:

C (углерод) – 1,60%
Cr (хром) – 13,00%
Mo (молибден) – 1,00%
Mn (марганец) – 0,60%
V (ванадий) – 1,00%
Si (кремний) – 0,60%
S (сера) – 0,03%
P (фосфор) – 0,03%
