Заготовка для ножа, сталь Х12МФ 3,7мм. Модель "Скиннер-II" с клинком 115мм, ТО 60-61HRC | Арт Bl.Х12МФ.3 Скиннер-II

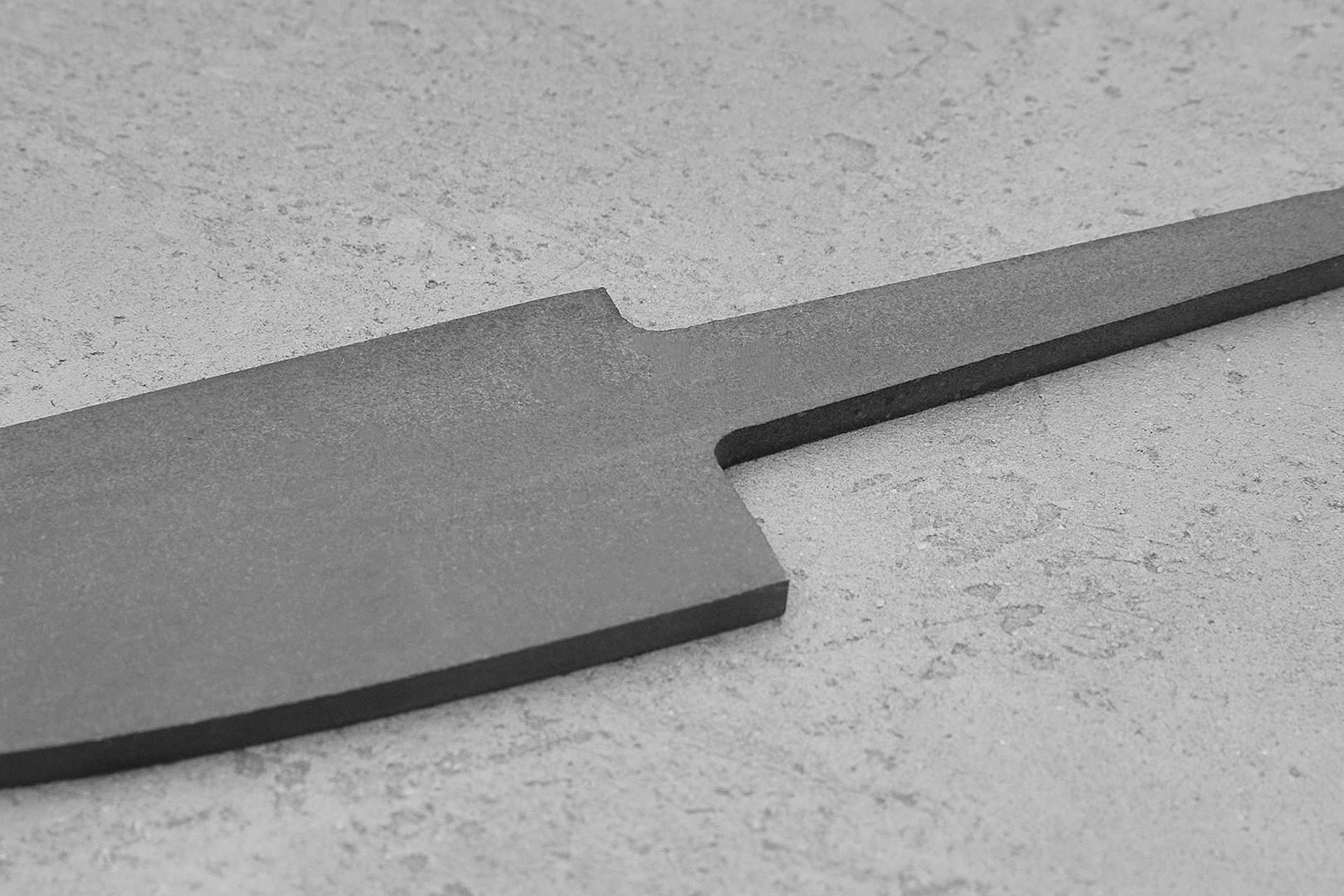

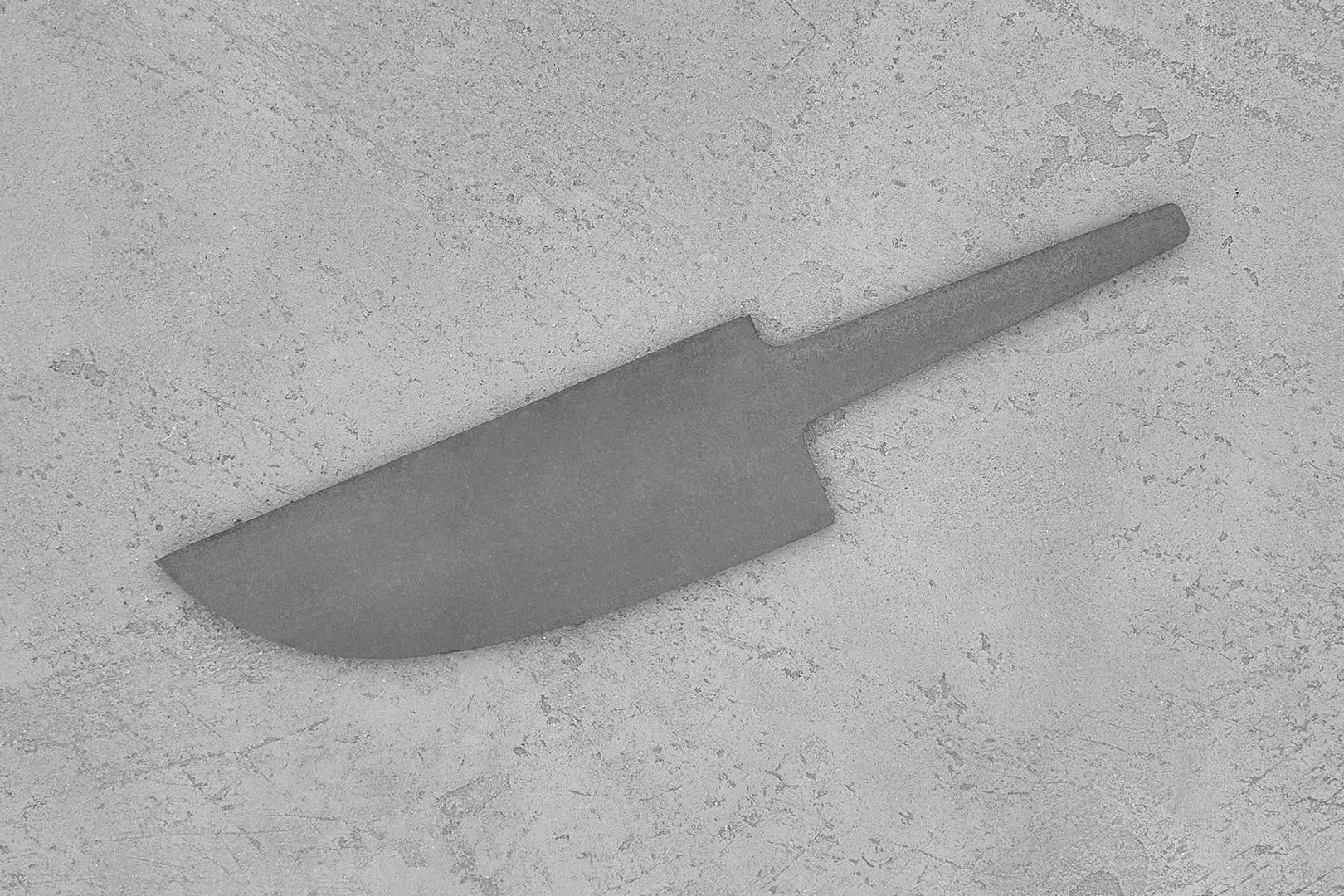

Бланк-заготовка для ножа «Скинер-II» из листового проката стали Х12МФ, изготовлен методом гидроабразивной резки.

Максимальные параметры готового клинка 115х40мм.

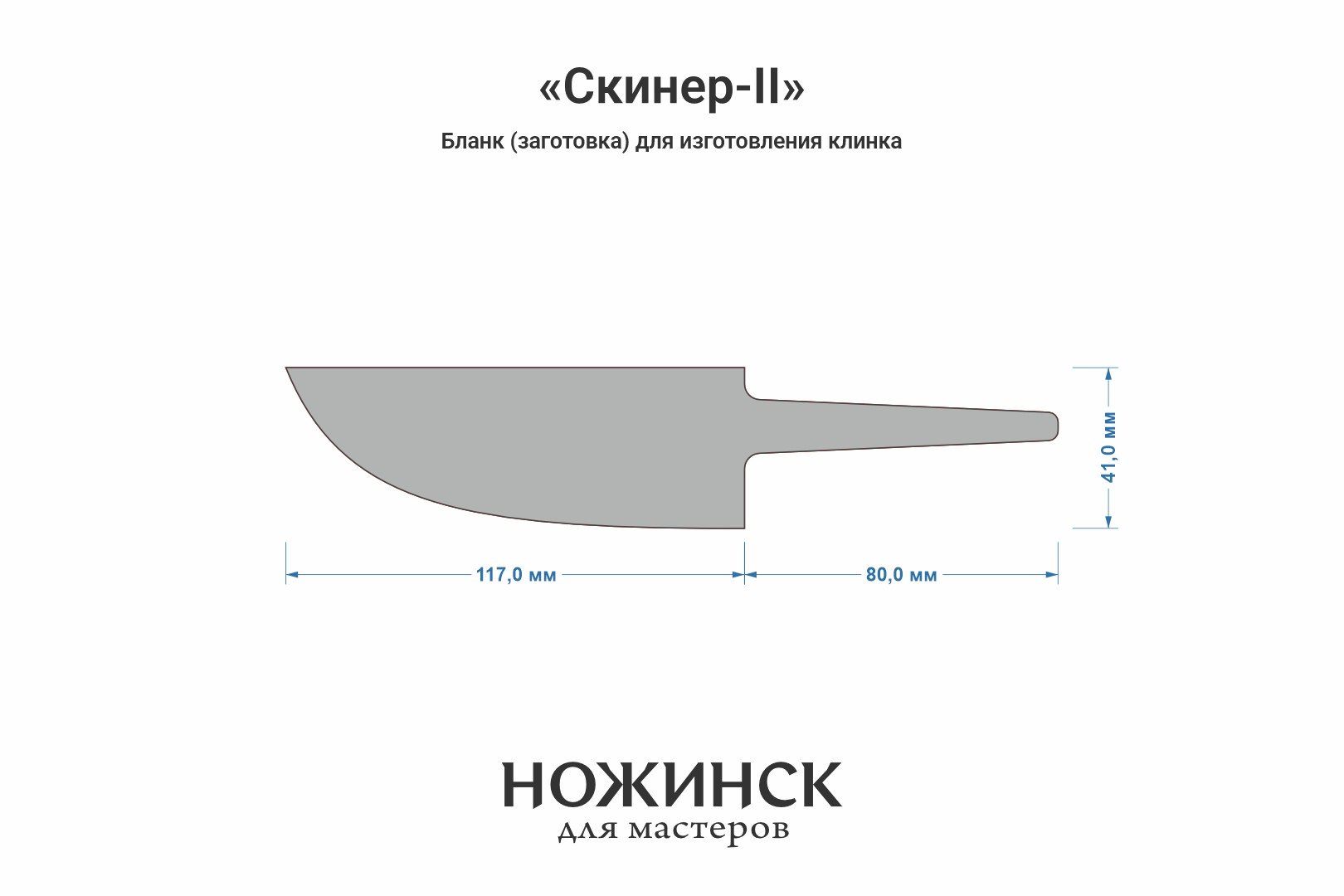

Размеры бланка: длина клинковой части 117мм (1-2 мм предусмотрены для посадки больстера), ширина 41мм, длина хвостовика 80мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем.

Твердость заготовок из стали Х12МФ составляет 60-61HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.

Низкий отпуск заготовок осуществлен при 230°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Химический состав Х12МФ:

C (углерод) – 1,45-1,65%

Cr (хром) – 11,00-12,50%

Ni (никель) – 0,00-0,35%

Mo (молибден) – 0,40-0,60%

Mn (марганец) – 0,15-0,45%

V (ванадий) – 0,15-0,30%

Cu (медь) – 0,00-0,30%

Si (кремний) – 0,15-0,35%

S (сера) – 0,00-0,03%

P (фосфор) – 0,00-0,03%
