Заготовка для ножа, сталь M390 2,6мм. Модель "ТузЪ" с клинком 82мм, ТО 62-63HRC | Арт Bl.M390.2 ТузЪ

Бланк-заготовка для ножа «ТузЪ» из листового проката порошковой стали M390 австрийско-шведского концерна Bohler-Uddeholm, вырезан методом гидроабразивной резки.

Максимальные параметры готового клинка 82х21,5мм.

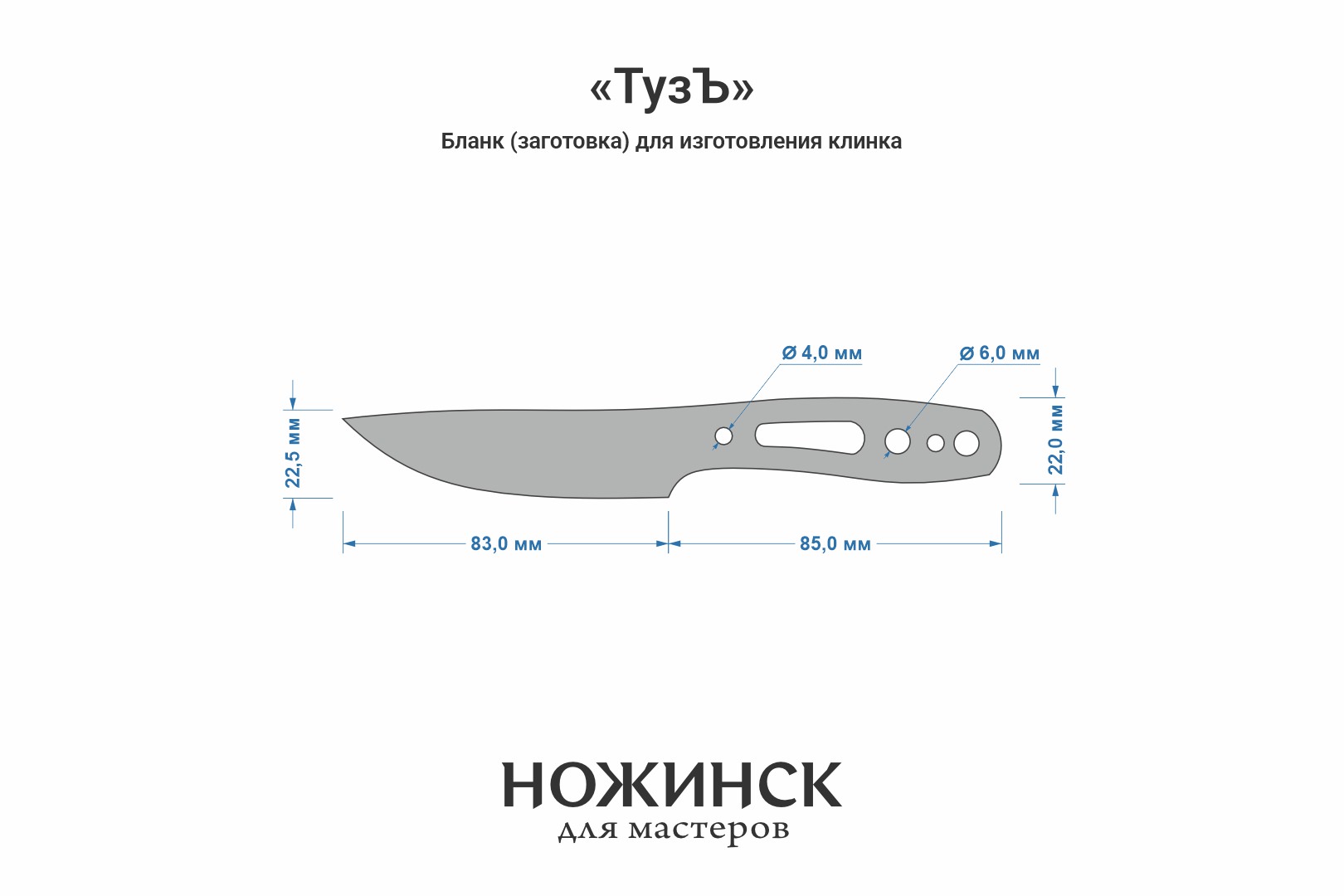

Размеры бланка: длина клинковой части 83мм, ширина 22,5мм (1мм предусмотрен на контуровку), общая длина заготовки 168мм.
Диаметры монтажных отверстий 4мм, 6мм (требуют развёртывания в номинал).

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из M390 закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 180°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием.

М390 – современная порошковая сталь. Является одной из лучших сталей для изготовления ножей любого предназначения: как кухонных и разделочных, так и ножей EDC. М390 занимает лидирующие позиции среди ножевых сталей, сочетая высочайшие показатели коррозионной стойкости, твердости, прочности и износостойкости. Характеризуется агрессивным и продолжительным резом.

Химический состав M390:

C (углерод) – 1,90%
Cr (хром) – 20,00%
Mo (молибден) – 1,00%
Mn (марганец) – 0,30%
V (ванадий) – 4,00%
W (вольфрам) – 0,60%
Si (кремний) – 0,70%
