Заготовка для ножа, сталь M390 2,6мм. Модель "Геликон НО095" с клинком 95мм, ТО 62-63HRC | Арт Bl.M390.2 Геликон О095.нм

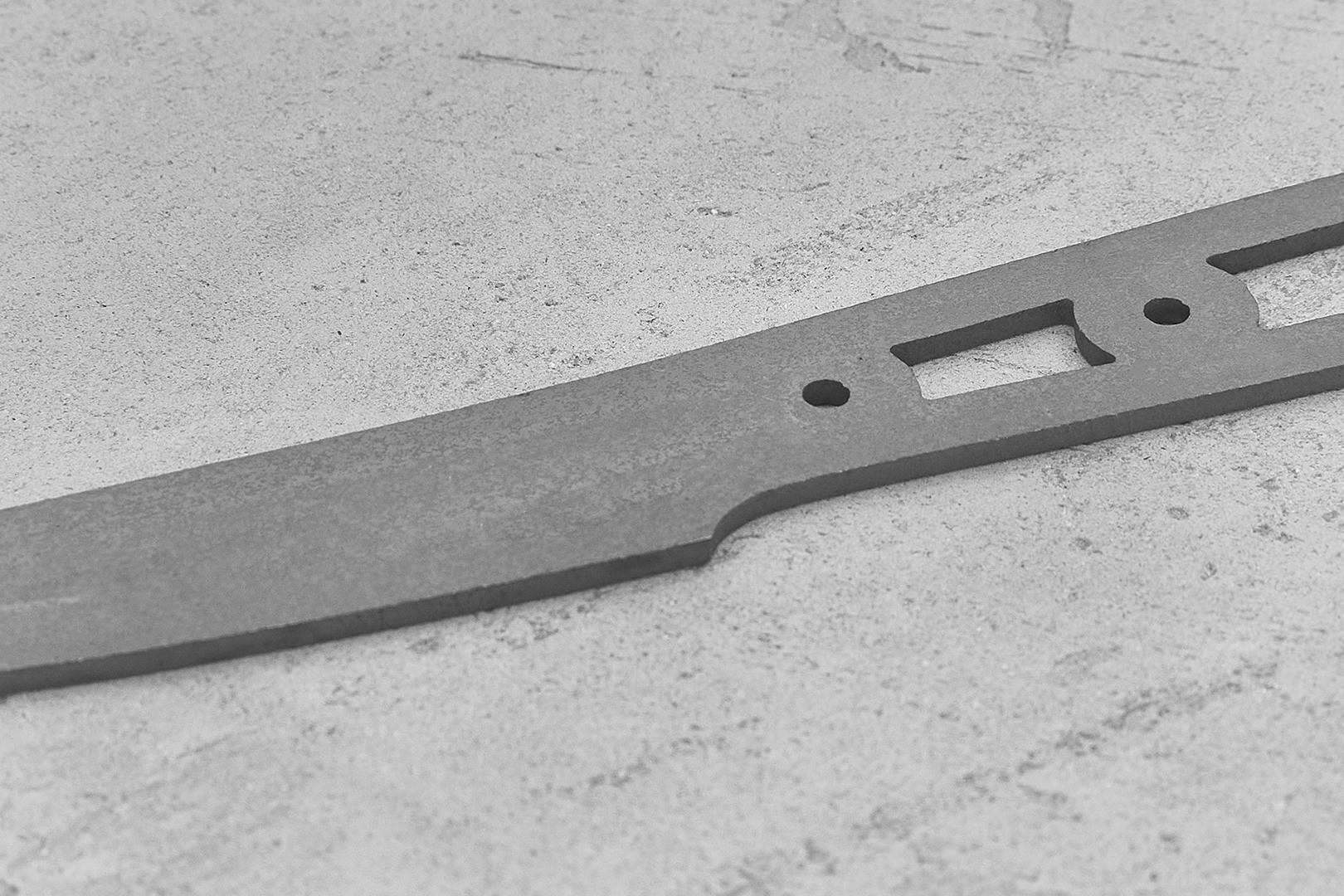

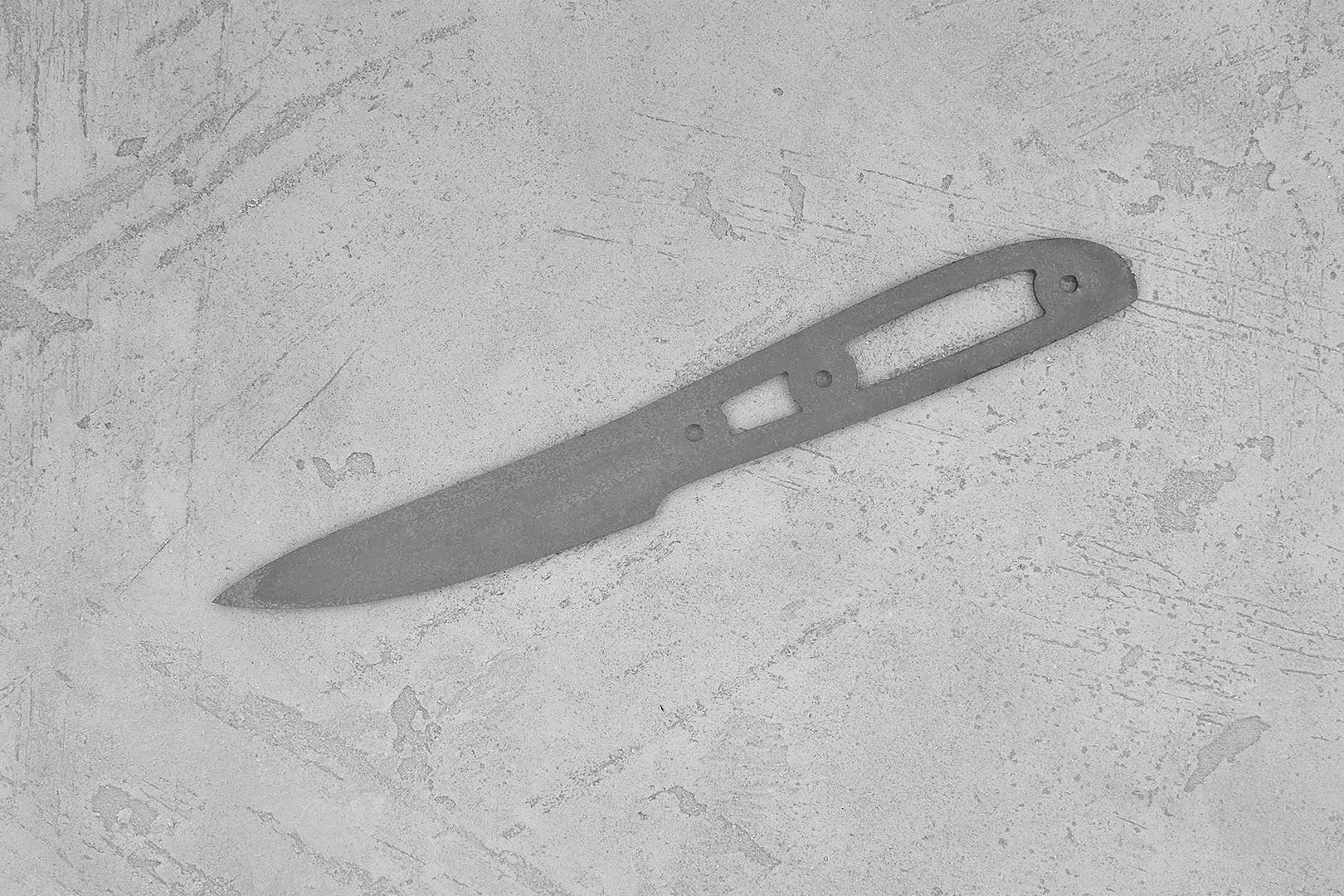

Бланк-заготовка для кухонного ножа «Геликон О095» из листового проката порошковой стали M390 австрийско-шведского концерна Bohler-Uddeholm, вырезан методом гидроабразивной резки.

Максимальные параметры готового клинка 95х22мм.

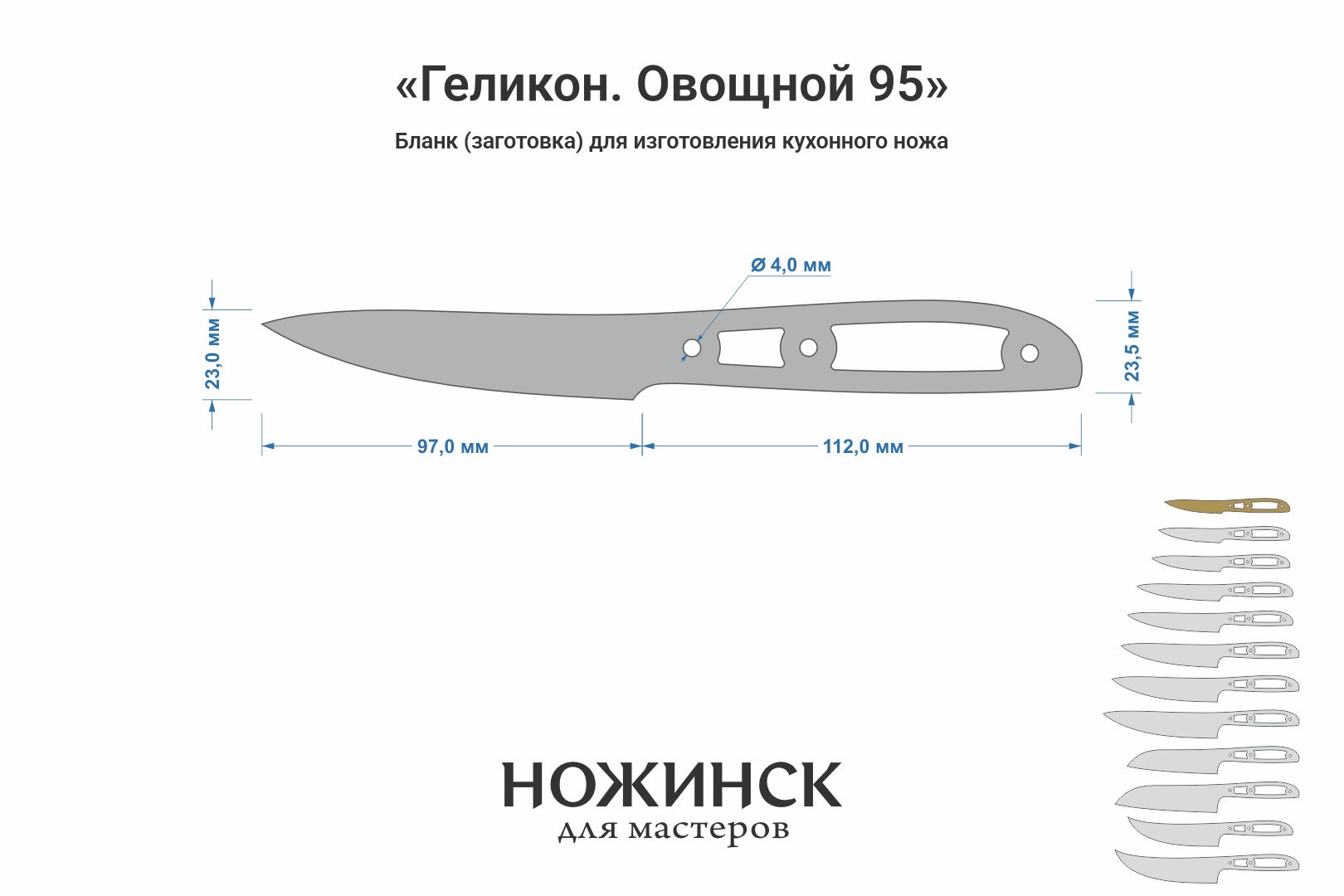

Размеры бланка: длина клинковой части 97мм, ширина 23мм (1мм предусмотрен на контуровку), общая длина заготовки 209мм.

Диаметр монтажных отверстий 4мм (требуют развёртывания в номинал).

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из M390 закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием.

Современная коррозионностойкая сталь М390, несомненно, занимает лидирующие позиции в ножевом производстве, сочетая высочайшие показатели твердости, прочности и износостойкости.

Химический состав M390:

C (углерод) – 1,90%
Cr (хром) – 20,00%
Mo (молибден) – 1,00%
Mn (марганец) – 0,30%
V (ванадий) – 4,00%
W (вольфрам) – 0,60%
Si (кремний) – 0,70%
