Заготовка для ножа, сталь MagnaCut 3,6мм. Модель "Скандинав" с клинком 135мм, ТО 61-62HRC | Арт Bl.MCut.3 Скандинав

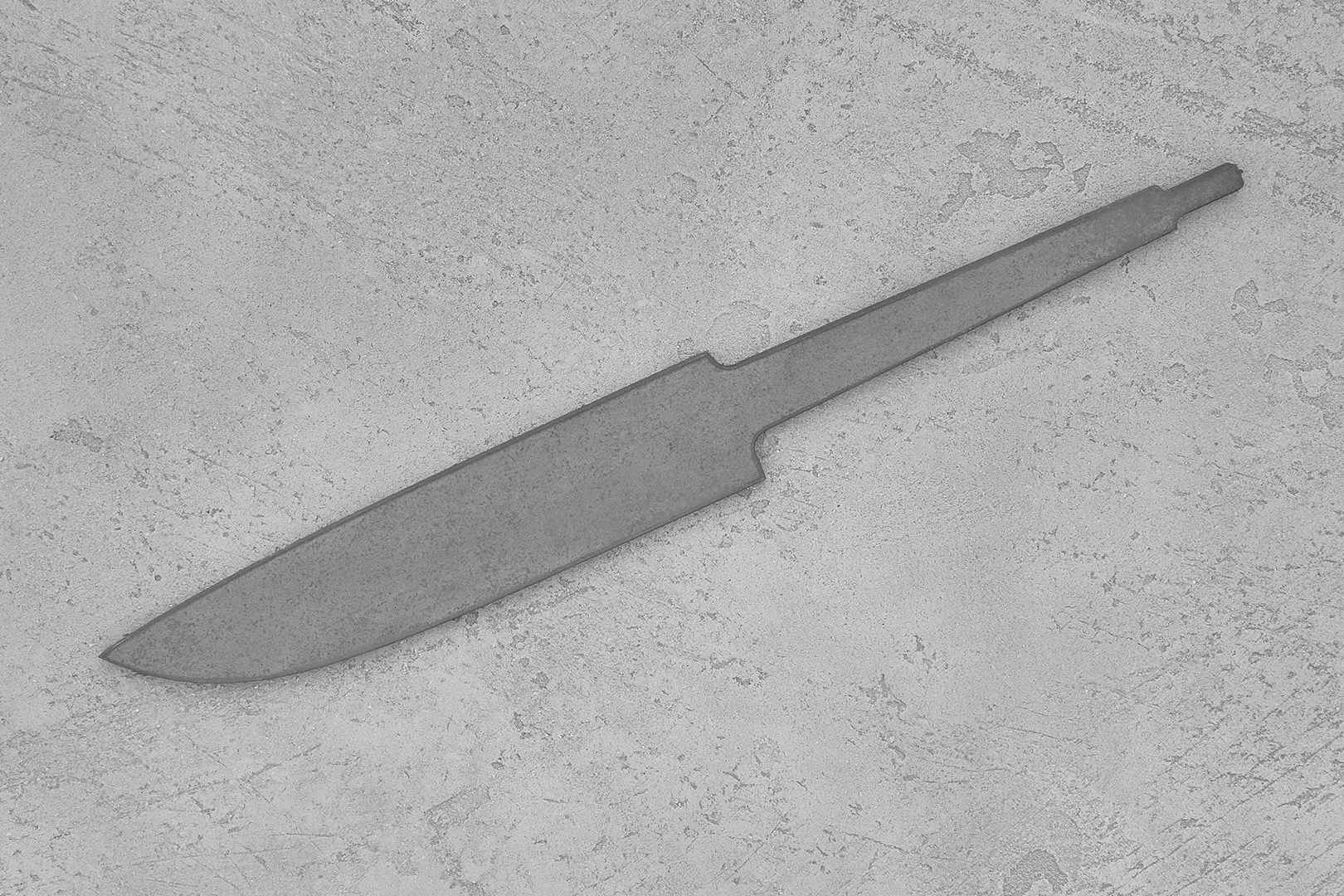

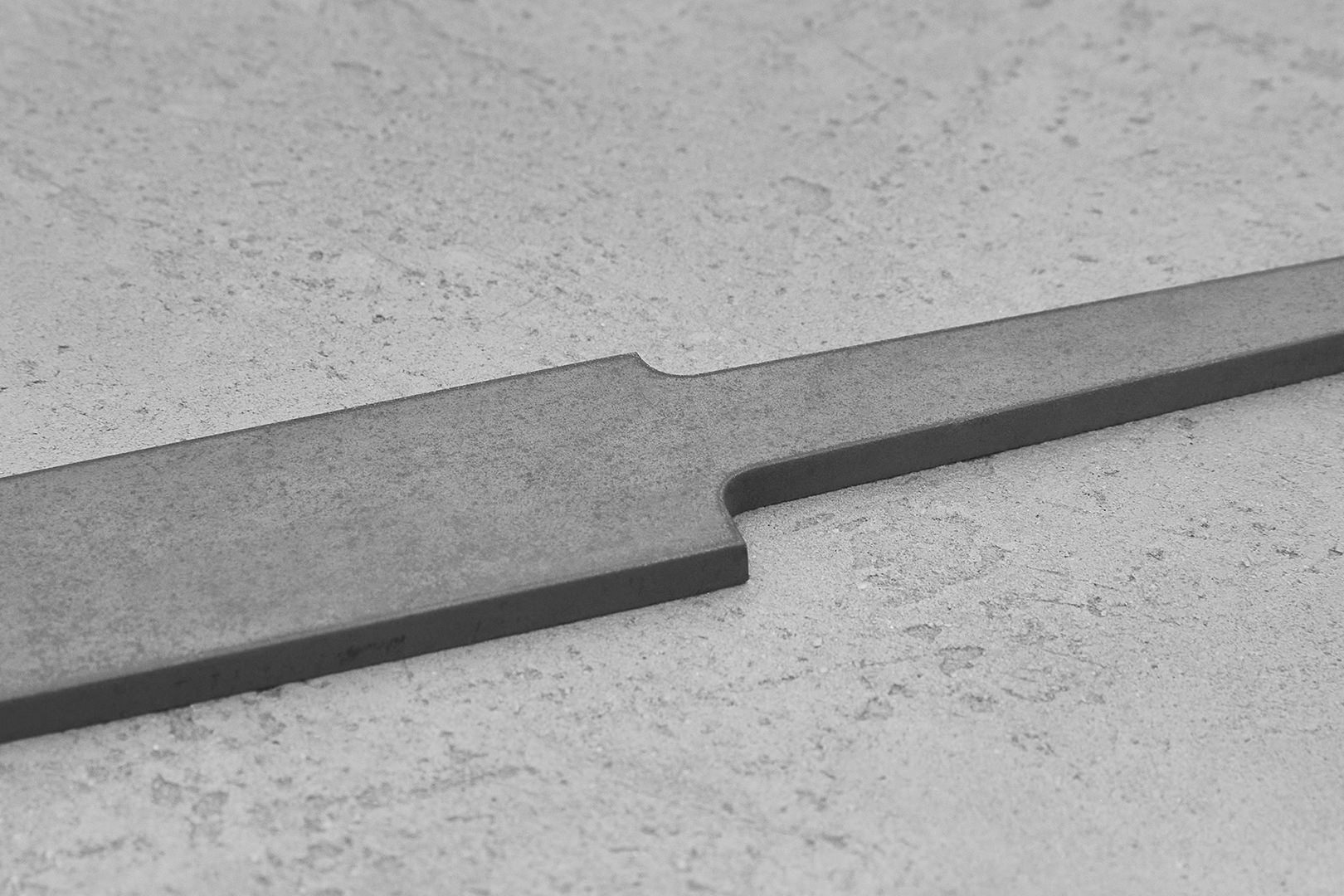

Бланк-заготовка для ножа «Скандинав» из листового проката порошковой стали MagnaCut китайского завода специальных сталей TG (Tiangong Tools), вырезан методом гидроабразивной резки.

Максимальные параметры готового клинка 135х26,5мм.

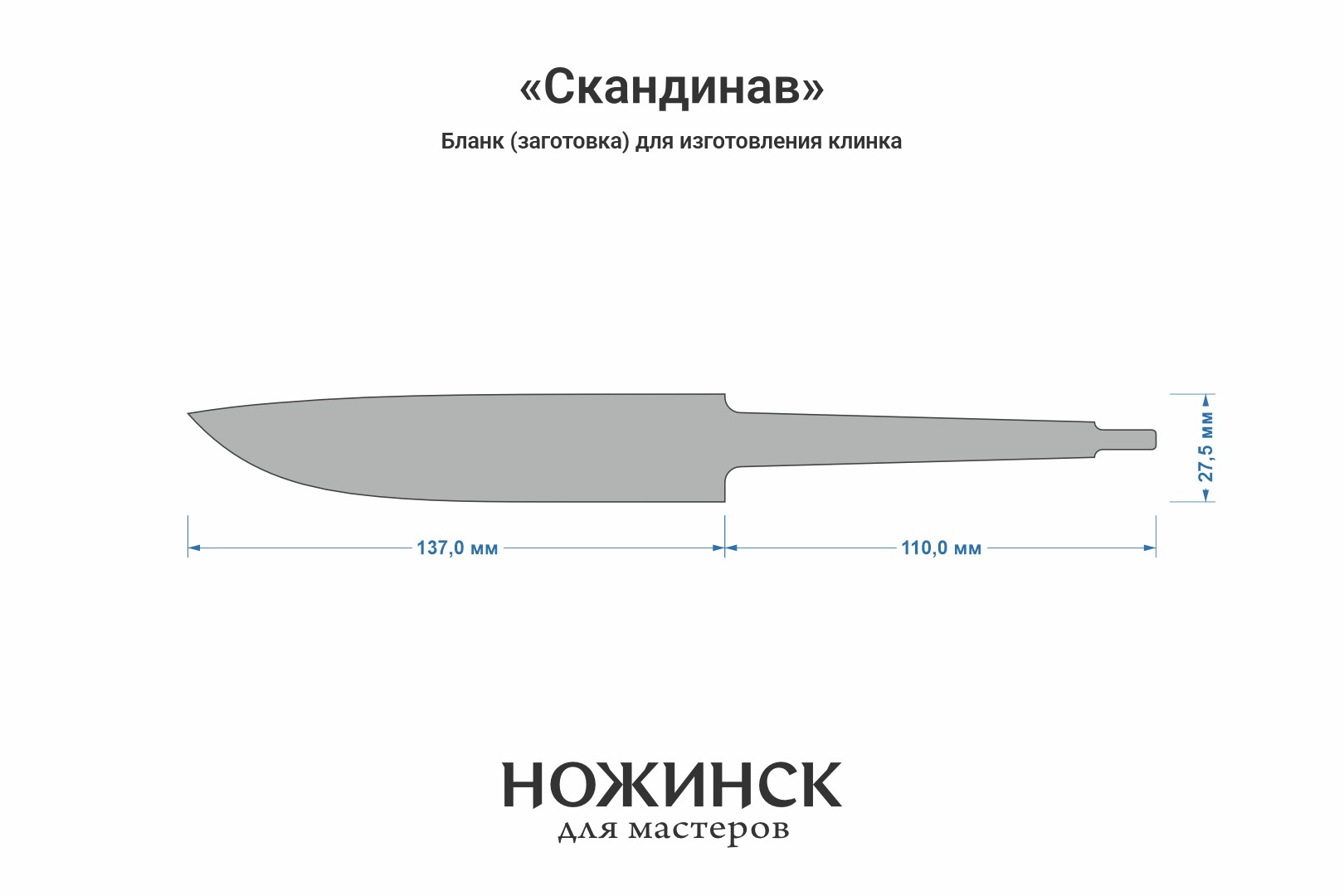

Размеры бланка: длина клинковой части 137мм (1-2 мм предусмотрены для посадки больстера), ширина 27,5мм, длина хвостовика 110мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из MagnaCut закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 61-62HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

MagnaCut – ультрасовременная нержавеющая сталь с пониженным содержанием хрома, специально созданная для использования в производстве ножей. Она разработана таким образом, чтобы обеспечить отличный баланс прочности, удержания кромки и коррозионной стойкости.

Химический состав MagnaCut:

C (углерод) – 1,15%
Cr (хром) – 10,70%
Mo (молибден) – 2,00%
Mn (марганец) – 0,50%
V (ванадий) – 4,00%
Nb (ниобий) – 2,00%
N (азот) – 0,20%
Si (кремний) – 0,40%
