Заготовка для ножа, сталь N690Co 3,1мм. Модель "Премьер Ш190" с клинком 190мм, ТО 61-62HRC | Арт Bl.N690.3 Премьер.Ш190

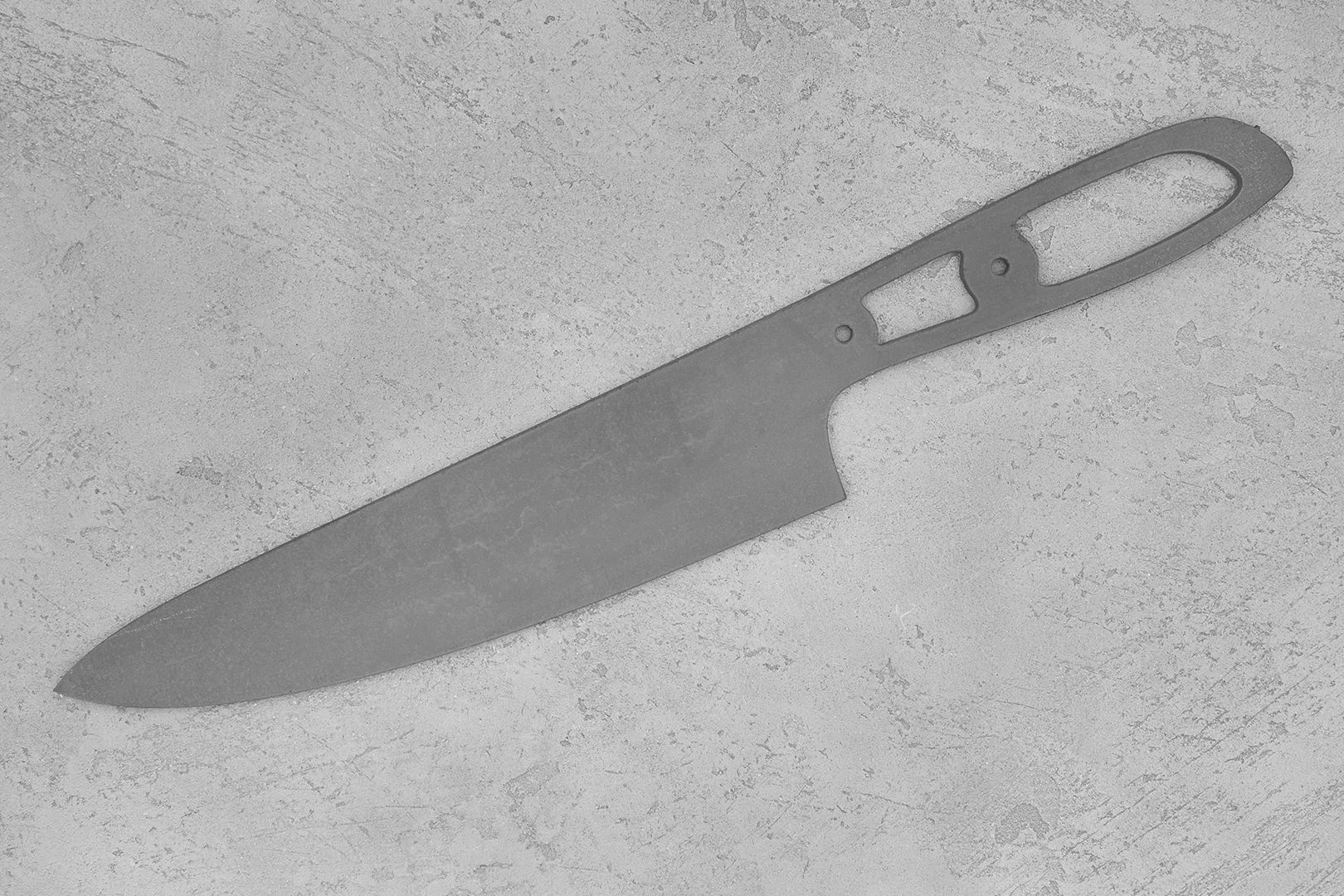

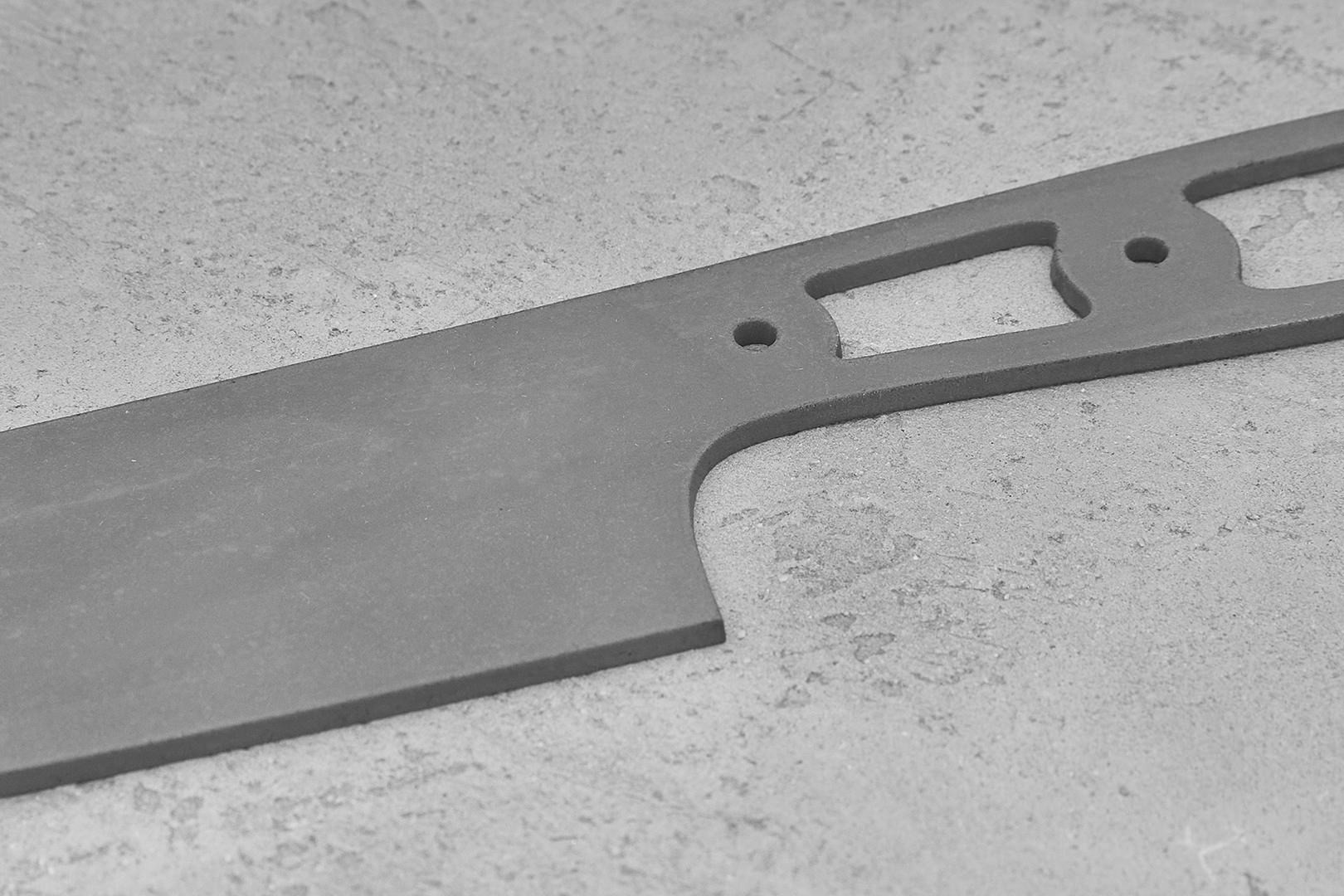

Бланк для клинка «Премьер.Ш190» изготовлен из листового проката стали N690Co австрийской компании Böhler.

Расчетные параметры готового клинка 190х45 мм.

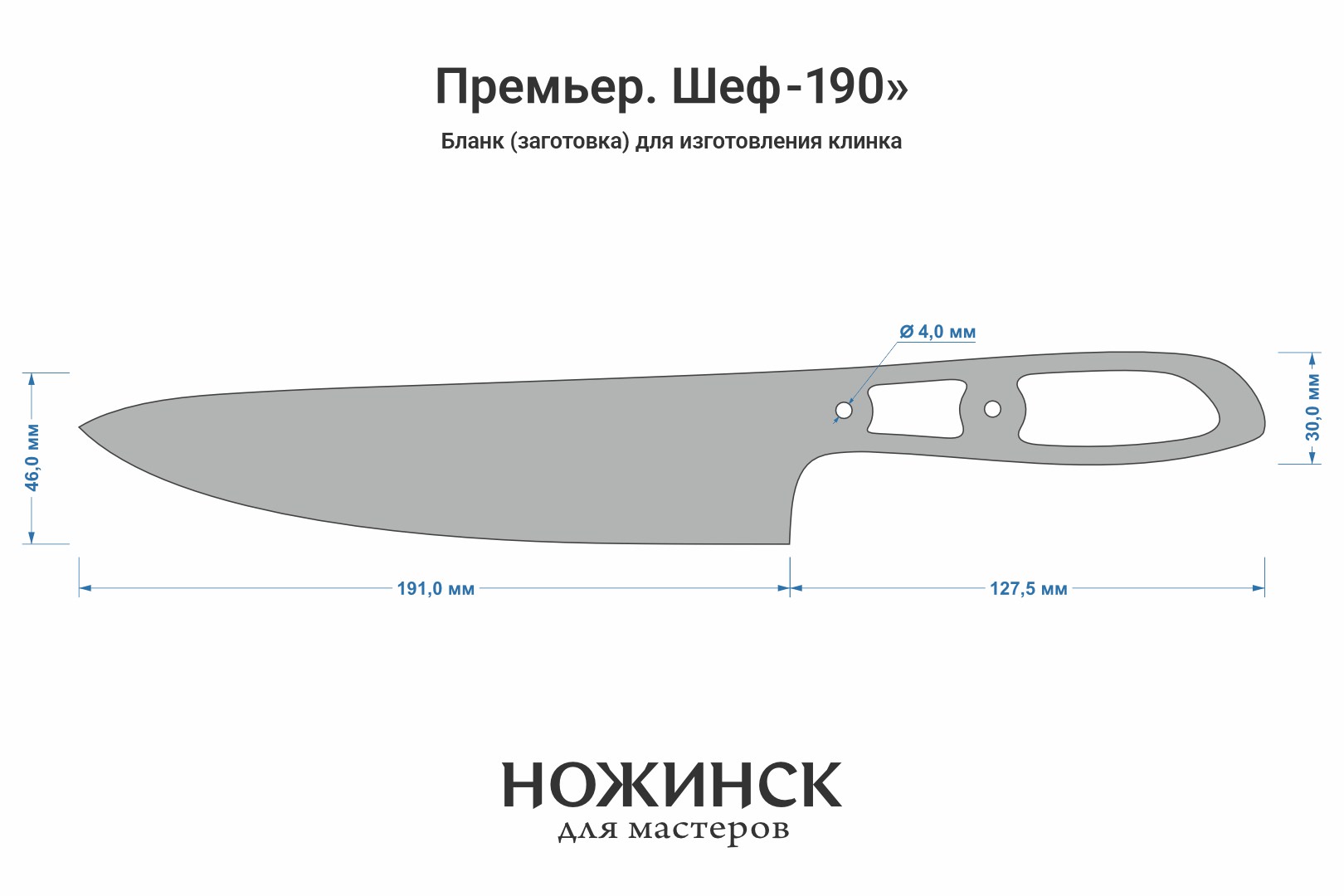

Размеры бланка: длина клинковой части - 191 мм, общая - 318 мм, максимальная ширина - 46,5 мм.

Диаметры монтажных отверстий 8 мм, 6 мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Твердость заготовки из N690Co составляет 61-62 HRС. Максимальная толщина обезуглероженного слоя не превышает 0,5 мм, что должно быть учтено при обработке по контуру режущей кромки. Низкий отпуск заготовки осуществлен при 170°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Полосы и бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончаний хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Химический состав N690Co:

C (углерод) – 1,08%

Cr (хром) – 17,30%

Co (кобальт) – 1,50%

Mo (молибден) – 1,10%

Mn (марганец) – 0,40%

V (ванадий) – 0,10%

Si (кремний) – 0,40%

S (сера) – 0,03%

P (фосфор) – 0,03%
