Заготовка для ножа, сталь N690Co (EVO) 4,1мм. Модель "Лопатка-II" с клинком до 140мм, ТО 62-63HRC | Арт Bl.N690EVO.4 Лопатка-II

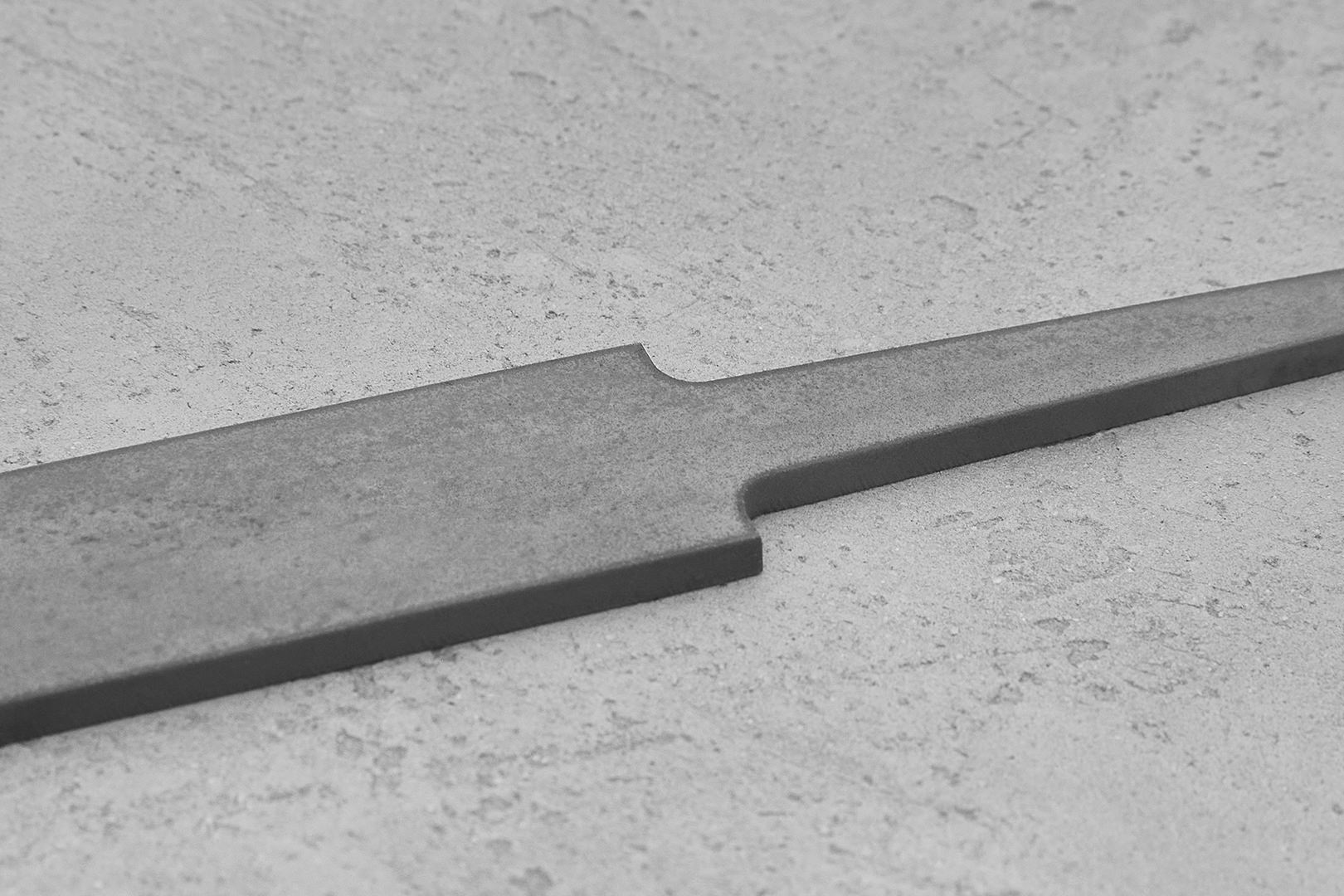

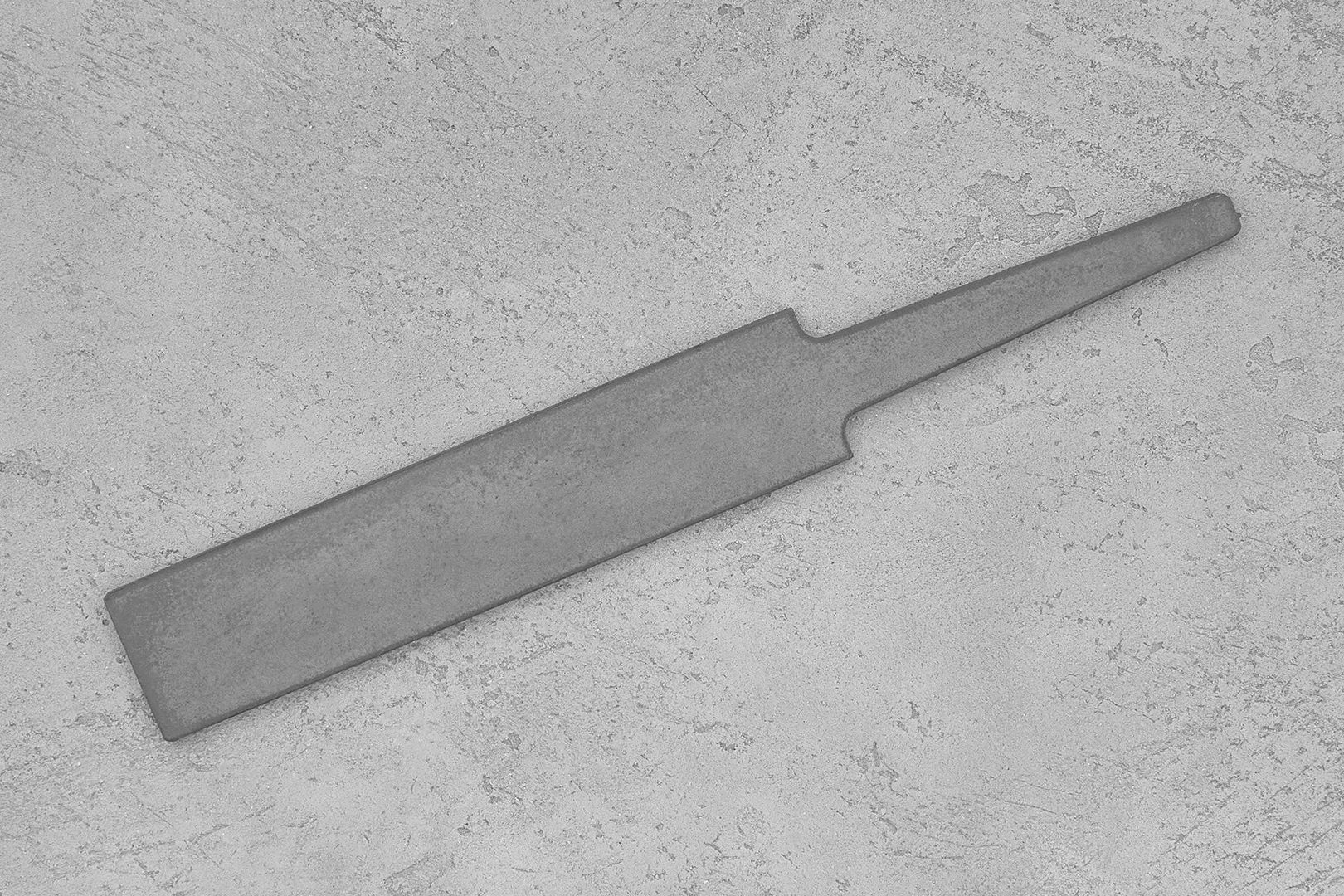

Бланк-заготовка для ножа «Лопатка-II» из листового проката стали N690Co австрийской компании Böhler, изготовлен методом гидроабразивной резки.

Максимальные параметры готового клинка 138х29мм.

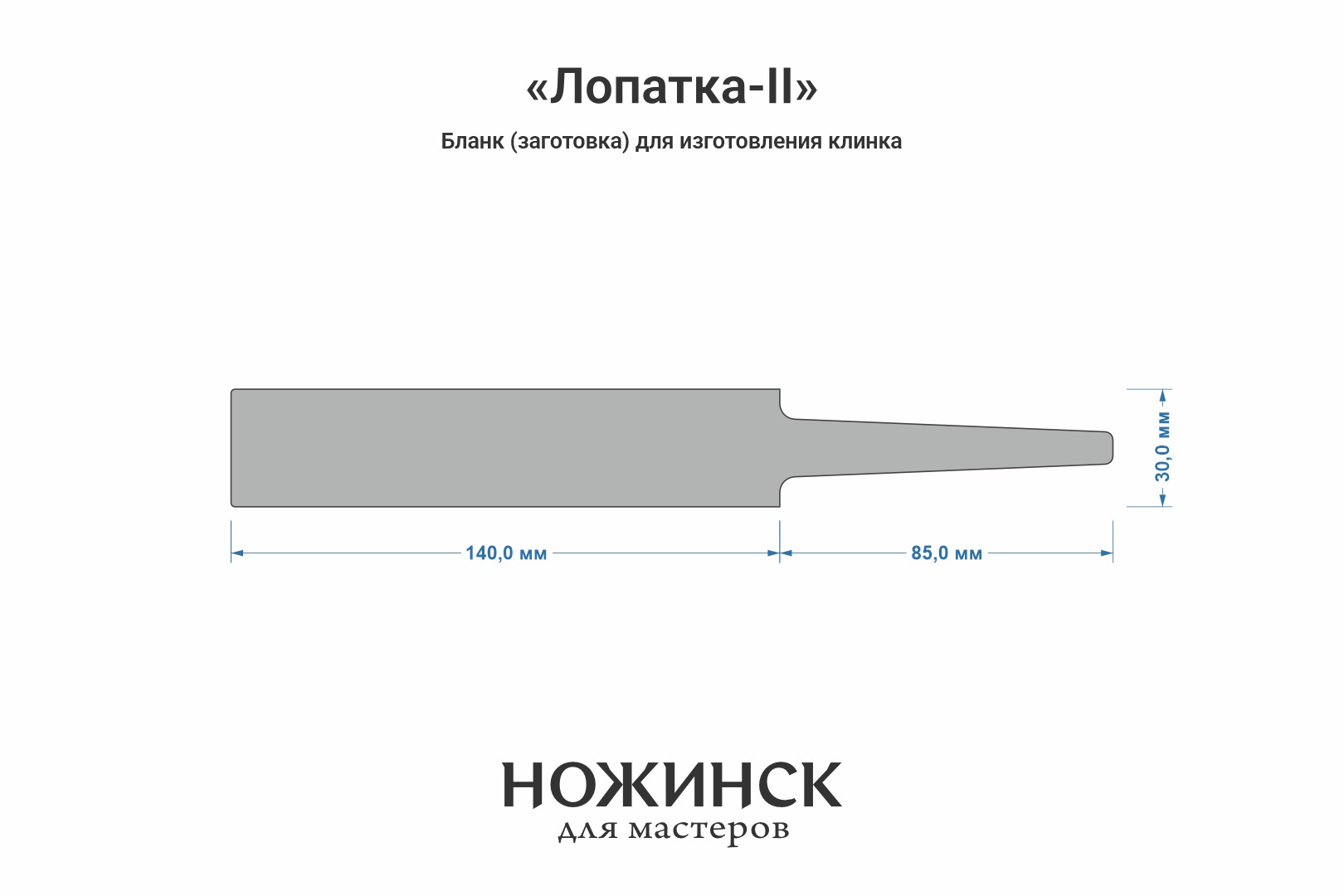

Размеры бланка: длина клинковой части 140мм (1-2 мм предусмотрены для посадки больстера), ширина 30мм, длина хвостовика 85мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. К заготовкам из N690Co применена специальная термическая обработка EVO (в классификации Алана Баликоева). В совокупности с термоциклированием в защитной среде, закалкой в охлаждающих плитах, а также крио обработкой в жидком азоте и низким отпуском, эта термическая обработка практически не изменяет механических свойств заготовки, таких как прочность и твердость, но изменяет характер затупления режущей кромки по сравнению с традиционной закалкой. Деградация режущей кромки меняется со смятия и истирания на микроскалывание с формированием так называемой микропилы. Период между заточками возрастает, и на всем его протяжении рез остается очень агрессивным, что почувствует практически любой пользователь при резке волокнистых материалов. Не подходит для бритв!

Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.

Низкий отпуск заготовок осуществлен при 150°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Химический состав N690Co:

C (углерод) – 1,08%

Cr (хром) – 17,30%

Co (кобальт) – 1,50%

Mo (молибден) – 1,10%

Mn (марганец) – 0,40%

V (ванадий) – 0,10%

Si (кремний) – 0,40%

S (сера) – 0,03%

P (фосфор) – 0,03%
