Заготовка для ножа, сталь QPM53 4,2мм. Модель "Уралец-II" с клинком 120мм, ТО 65-66HRC | Арт Bl.QPM53.4 Уралец-II

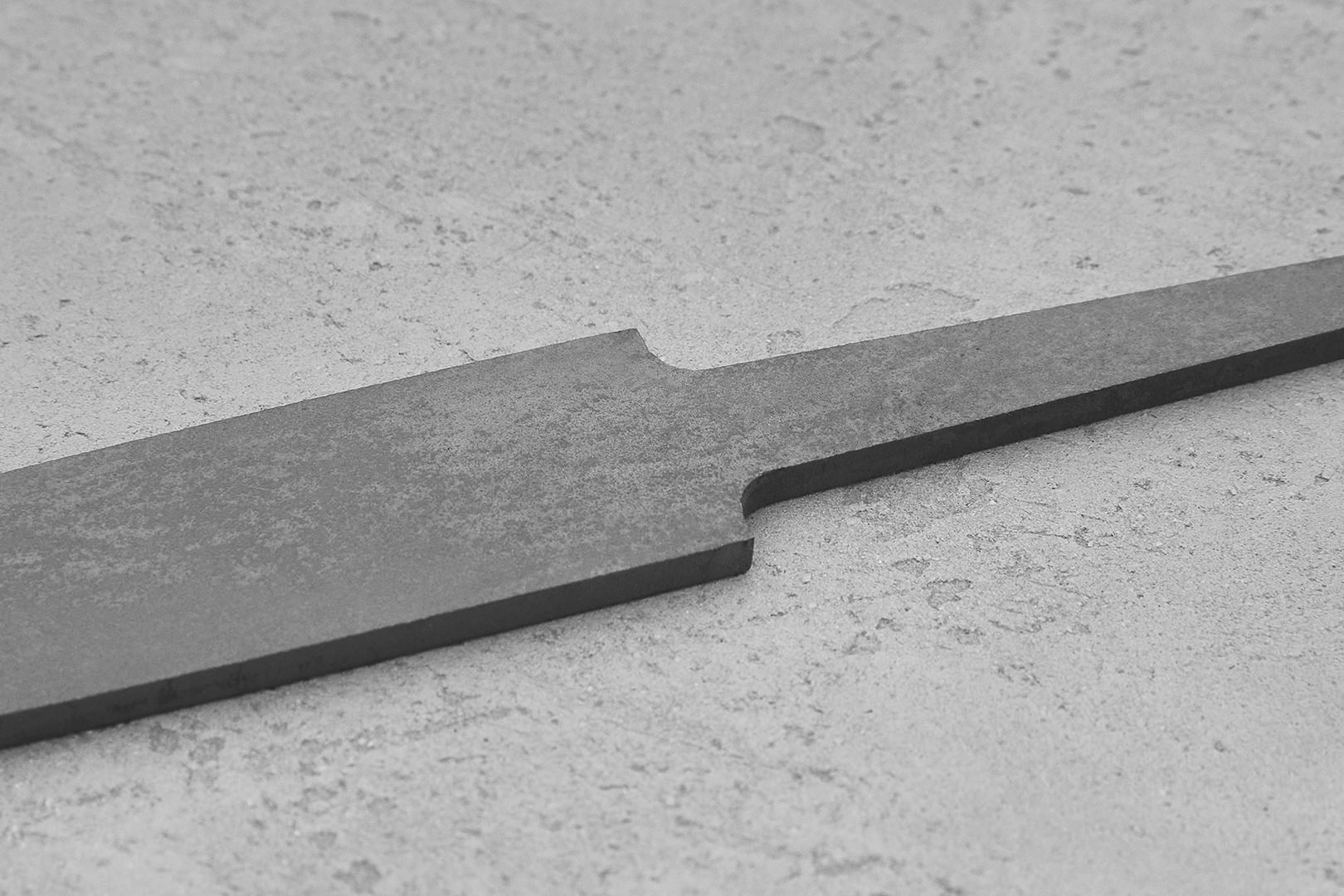

Бланк-заготовка для ножа «Уралец-II» из листового проката порошковой стали QPM53 немецкой компании Lohmann, изготовлен методом гидроабразивной резки.

Максимальные параметры готового клинка 120х28мм.

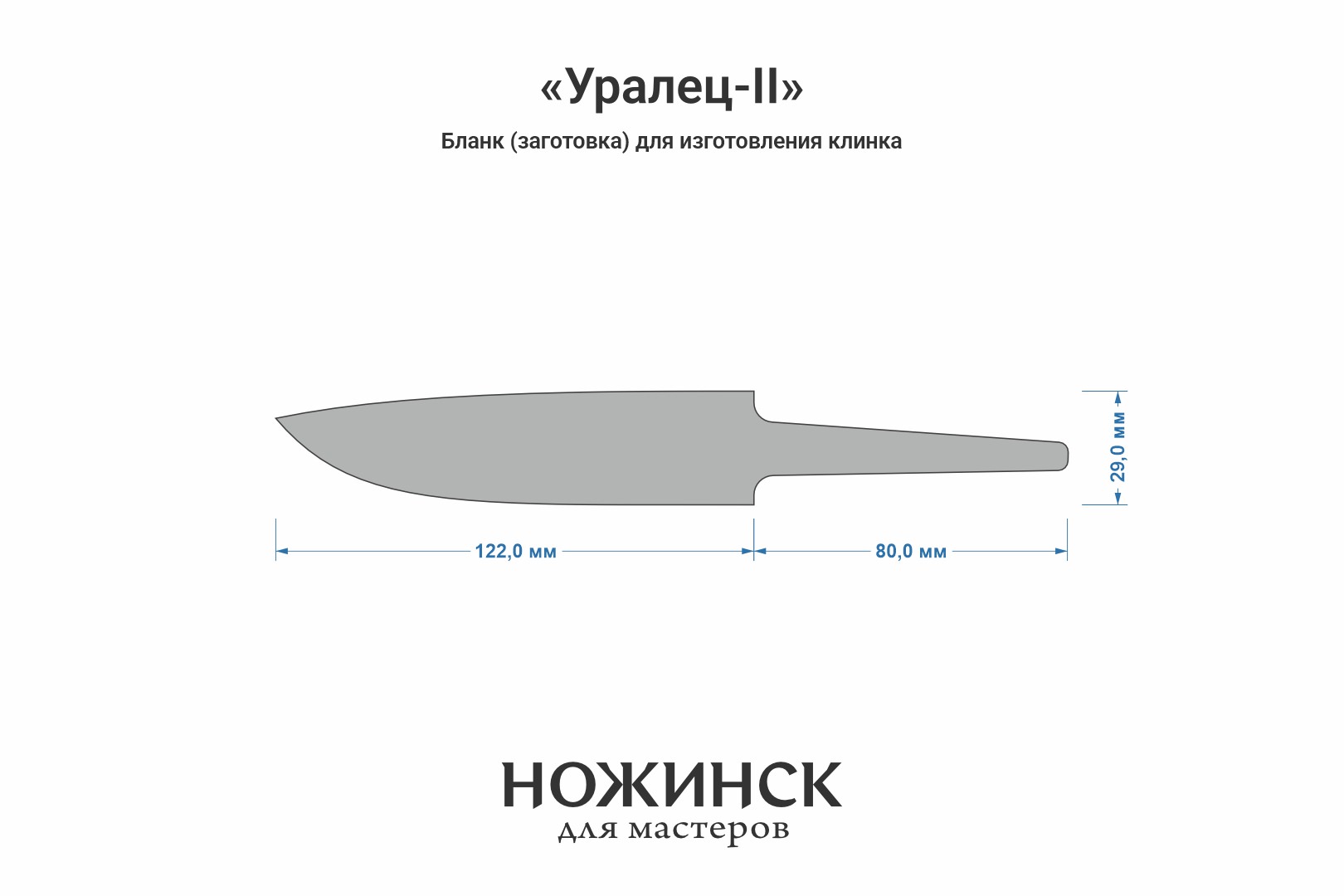

Размеры бланка: длина клинковой части 122мм (1-2 мм предусмотрены для посадки больстера), ширина 29мм, длина хвостовика 80мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из LO-QPM 53 закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.

Твердость заготовок составляет 65-66HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.

Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Внимание! Как и все быстрорежущие стали, QPM53 обладает низкой пластичностью и чувствительна к концентраторам напряжений. При изготовлении ножа не допускайте на заготовке углов с радиусом скругления менее 2-х мм. Избегайте абразивной резки и чрезмерной нагрузки при шлифовании, особенно станочном.

Химический состав LO-QPM53 (1.3352):

C (углерод) – 2,5%

Cr (хром) – 4,20%

Mo (молибден) – 3,10%

Mn (марганец) – 0,30%

V (ванадий) – 8,00%

W (вольфрам) – 4,20%

Si (кремний) – 0,50%
