Заготовка для ножа, сталь S390 3,7мм. Модель "Классик-II" с клинком 140мм, ТО 66-67HRC | Арт Bl.S390.3 Классик-II

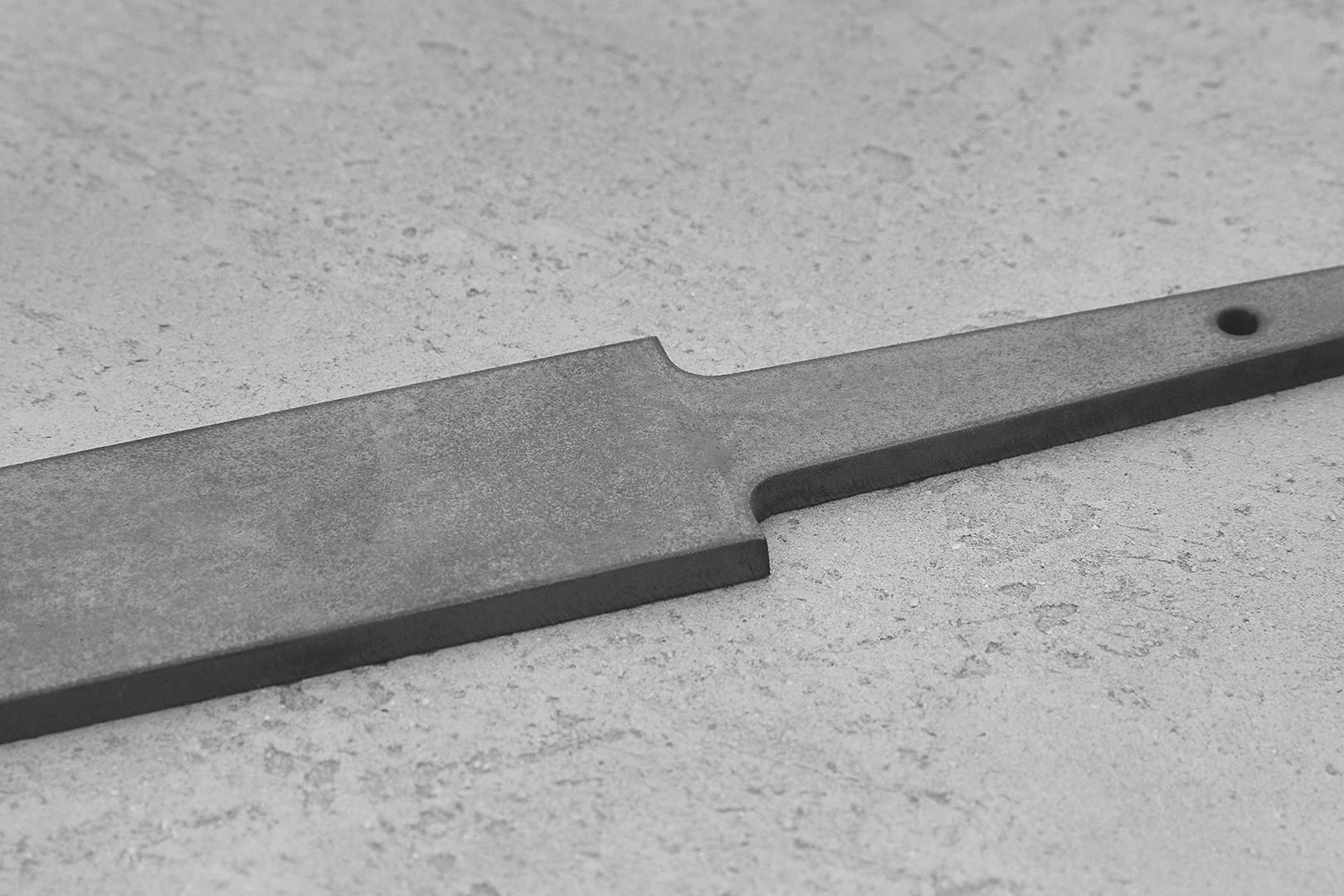

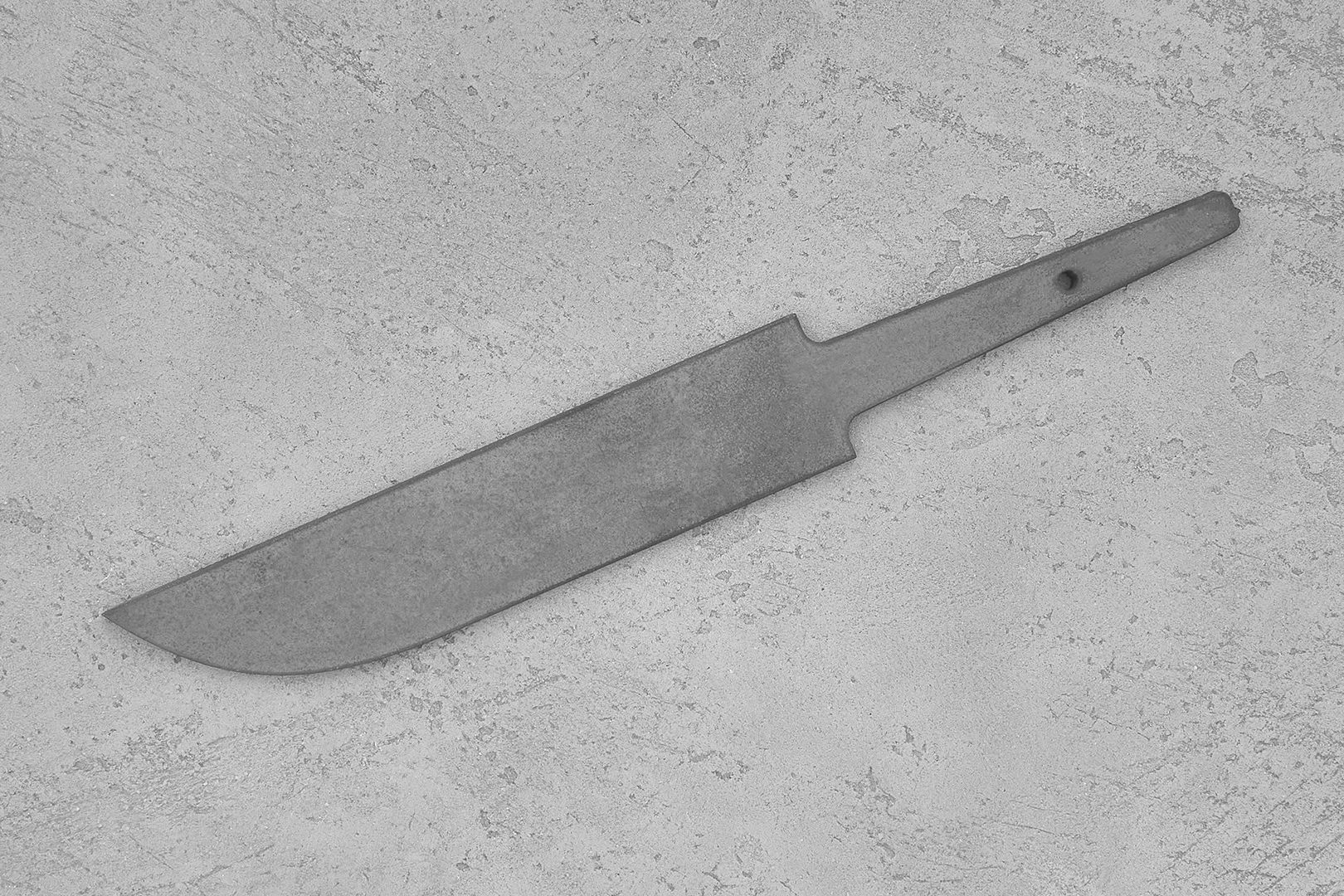

Бланк-заготовка для ножа «Классик-II» из листового проката порошковой стали S390 австрийской компании Böhler, изготовлен методом гидроабразивной резки.

Максимальные параметры готового клинка 140х28мм.

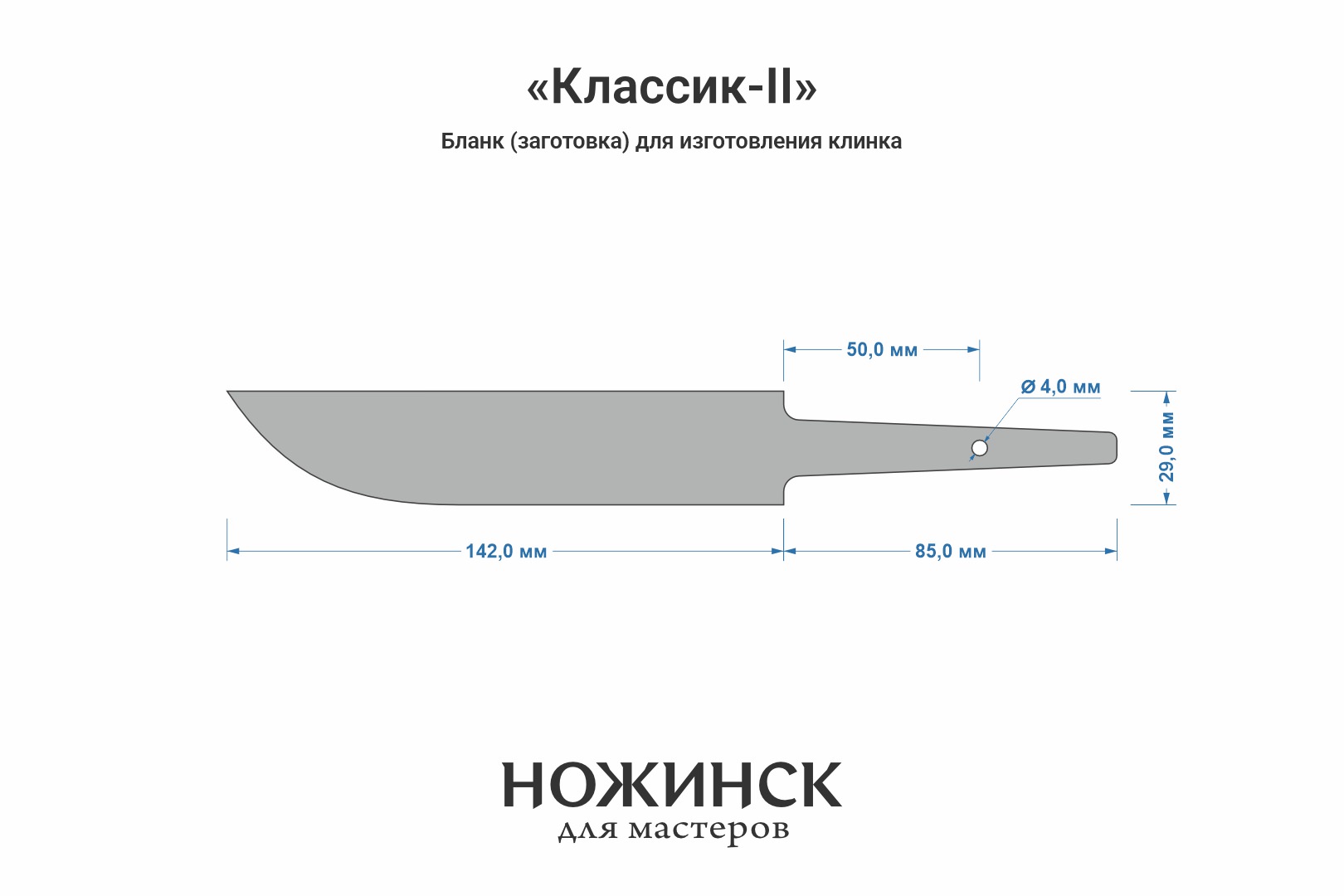

Размеры бланка: длина клинковой части 142мм (1-2 мм предусмотрены для посадки больстера), ширина 29мм, длина хвостовика 85мм, диаметр отверстия 4мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из S390 закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 66-67HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Внимание! Как и все быстрорежущие стали, S390 обладает низкой пластичностью и чувствительна к концентраторам напряжений. При изготовлении ножа не допускайте на заготовке углов с радиусом скругления менее 2-х мм. Избегайте абразивной резки и чрезмерной нагрузки при шлифовании, особенно станочном.

Химический состав S390

C (углерод) – 1,64%
Cr (хром) – 4,80%
Co (кобальт) – 8,00-8,30%
Mo (молибден) – 2,00%
Mn (марганец) – 0,30%
V (ванадий) – 4,80%
W (вольфрам) – 10,40%
Si (кремний) – 0,60%
S (сера) – 0,02%
P (фосфор) – 0,02%
