Заготовка для ножа, сталь VG-10 4,2мм. Модель "Гуркх" с клинком 170мм, ТО 62-63HRC | Арт Bl.VG10.4 Гуркх

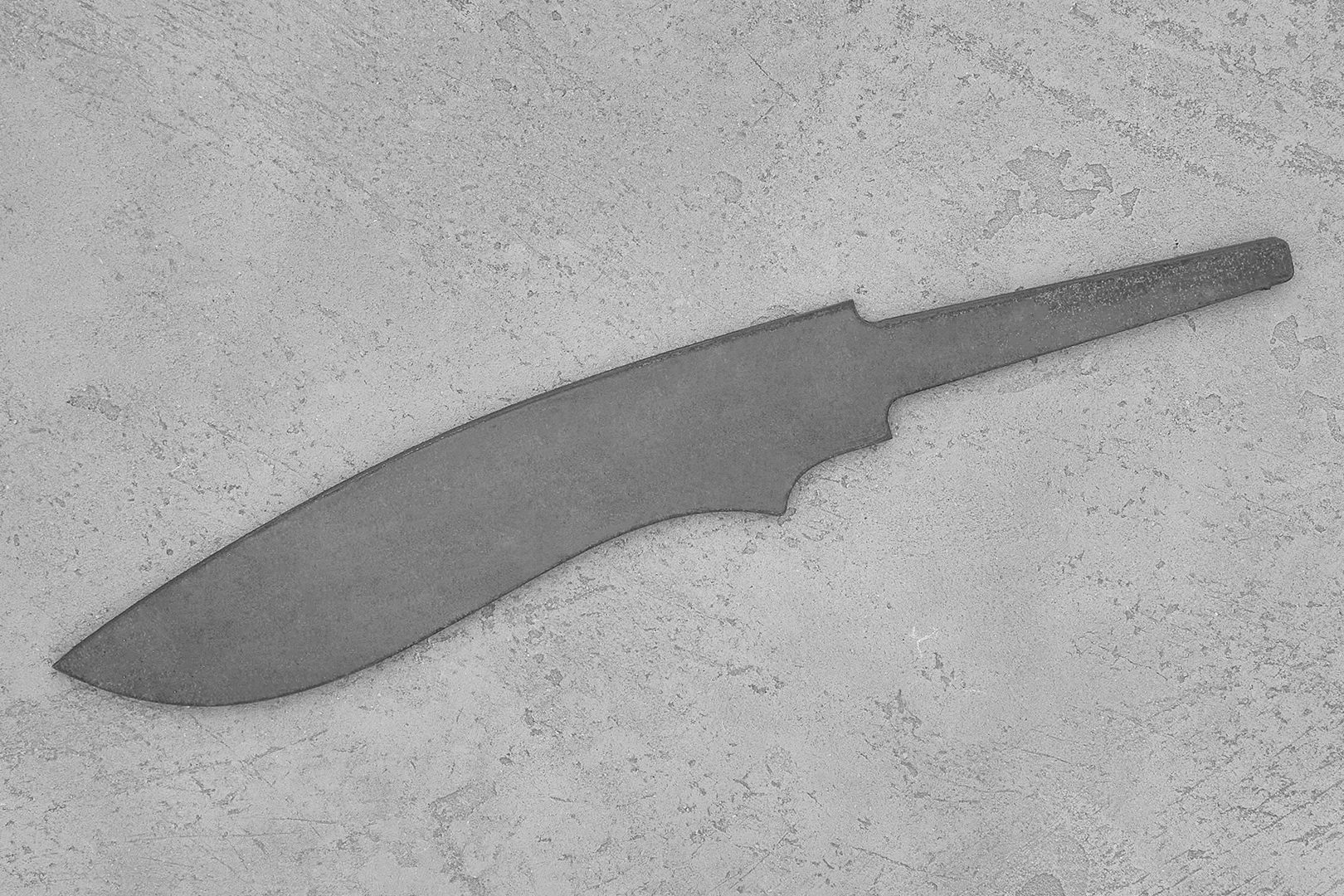

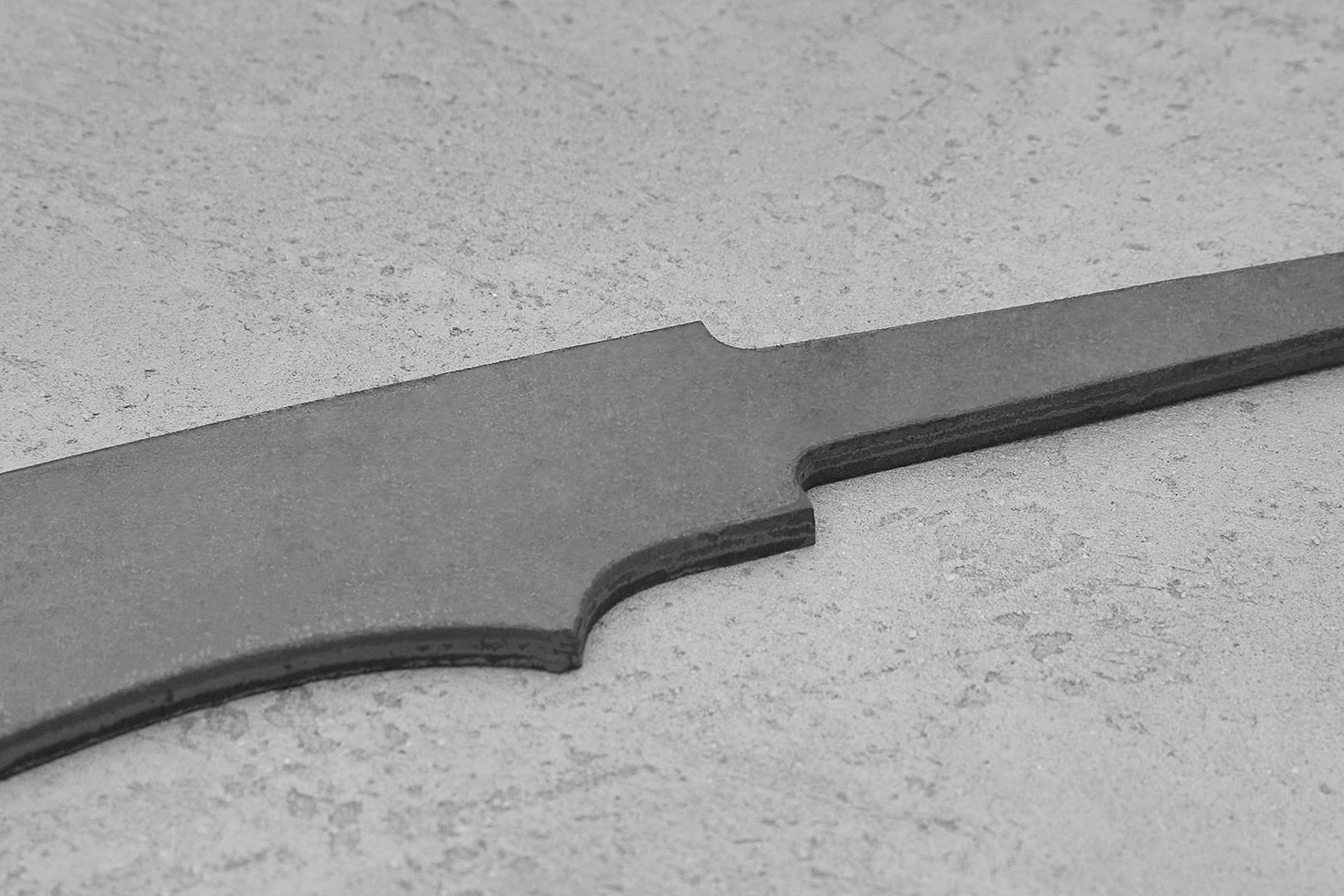

Бланк-заготовка для ножа «Гуркх» из листового проката стали VG-10 Cobalt производства Ahonest Changjiang, изготовлен методом гидроабразивной резки.

Максимальные параметры готового клинка 170х32мм.

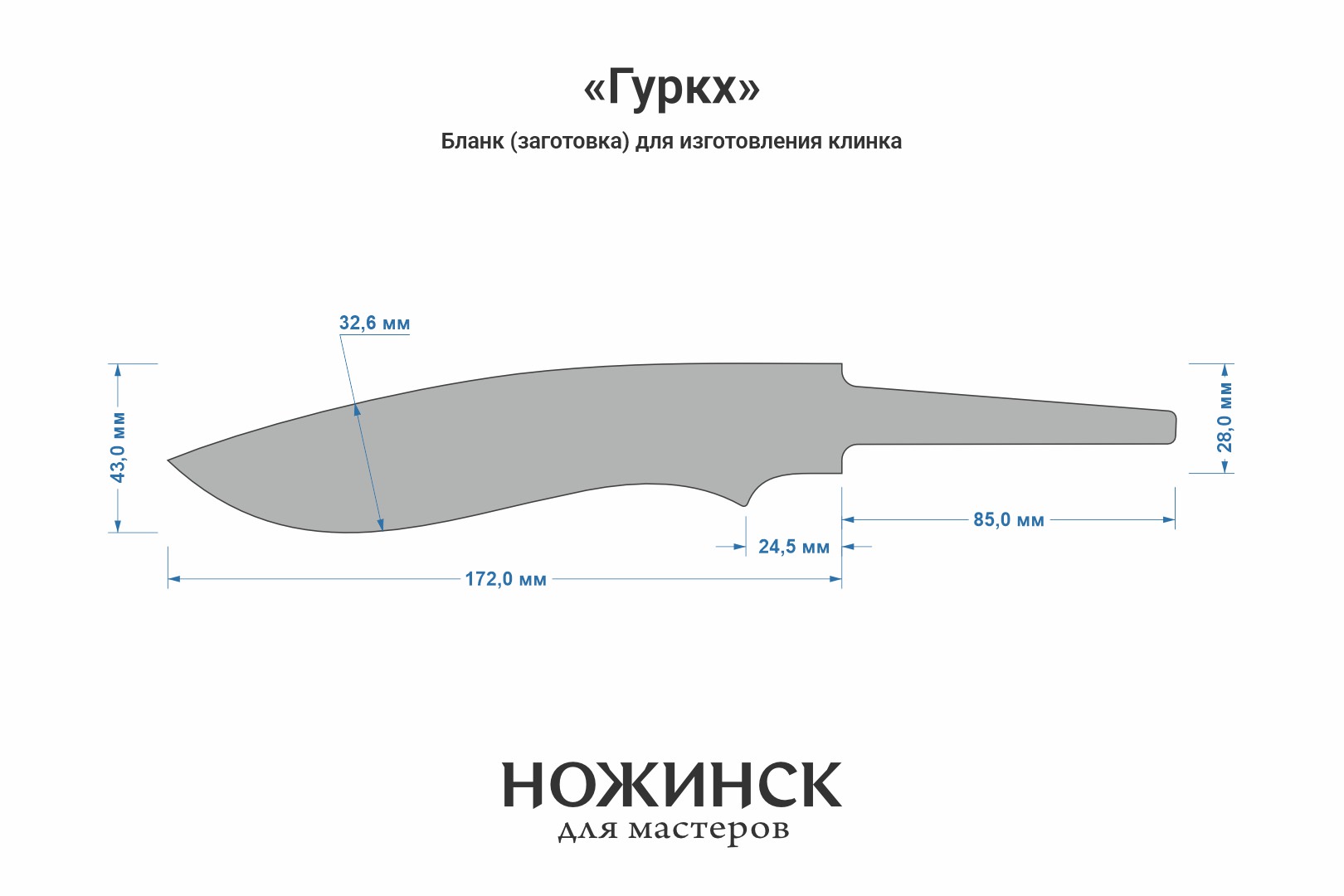

Размеры бланка: длина клинковой части 172мм (1-2 мм предусмотрены для посадки больстера), ширина 33мм, длина хвостовика 85мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из VG-10 закалены с применением криогенной обработки в жидком азоте.

Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.

Низкий отпуск заготовок осуществлен при 160°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

Химический состав VG-10 Cobalt:

C (углерод) – 0,95-1,05%

Cr (хром) – 14,50-15,50%

Ni (никель) – 0,00-0,25%

Co (кобальт) – 1,30-1,80%

Mo (молибден) – 0,80-1,20%

Mn (марганец) – 0,30-0,50%

V (ванадий) – 0,25-0,35%

Si (кремний) – 0,00-0,45%

S (сера) – 0,03%

P (фосфор) – 0,03%
