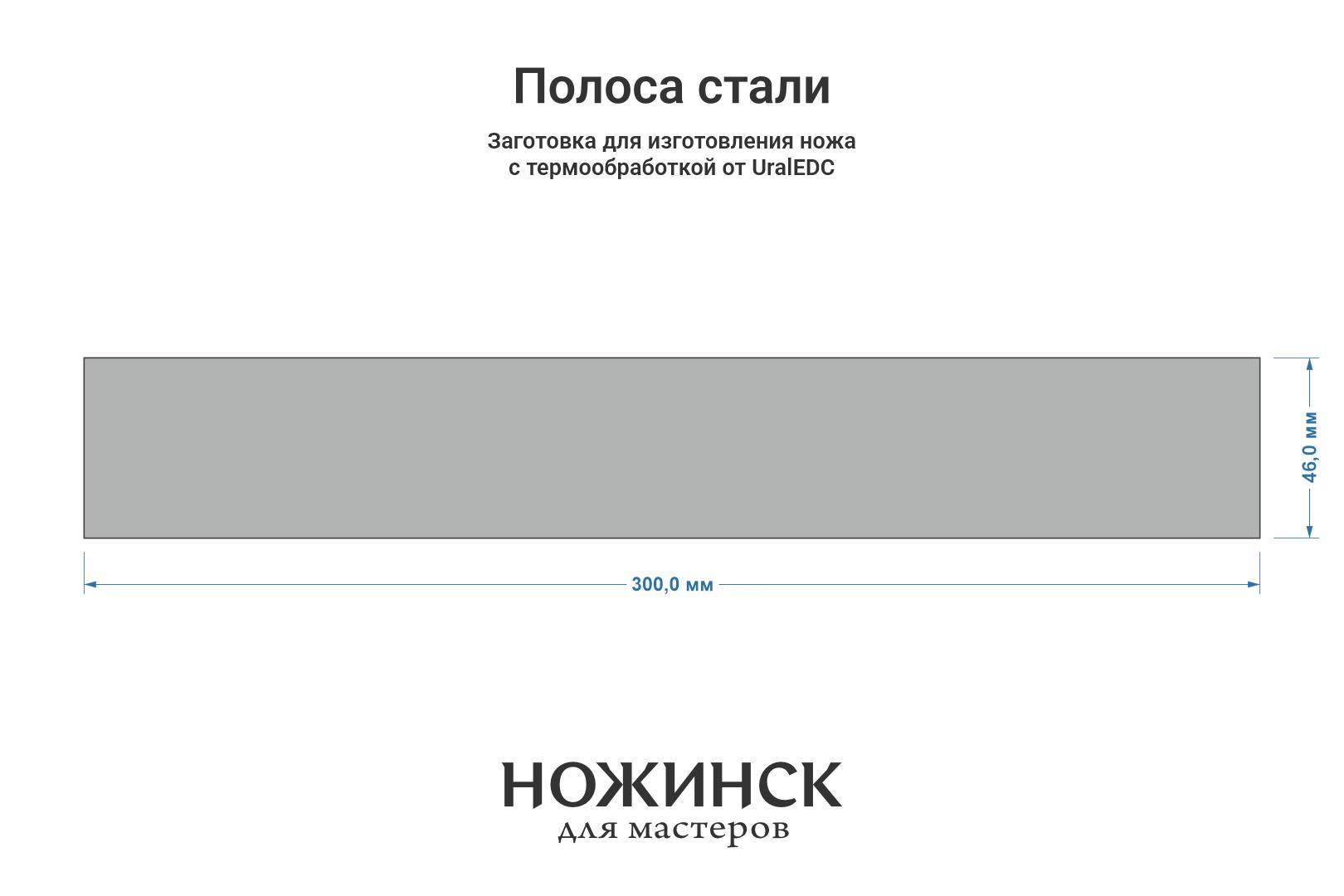

Сталь 8Cr14MoV 3,3мм. Полоса 300x46мм, ТО 61-62HRC | Арт St.8Cr14.3 30

Полоса-заготовка для ножа вырезана из листового проката стали 8Cr14MoV производства Ahonest Changjiang методом гидроабразивной резки.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из 8Cr14MoV закалены с применением криогенной обработки в жидком азоте.
Твердость заготовок составляет 61-62HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 160°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Полосы могут иметь незначительные поводки, устраняемые шлифованием.

8Cr14MoV – китайская сталь, производимая по технологии электрошлакового переплава. Показывает хорошее сочетание износостойкости, коррозионной устойчивости и ударной вязкости, имея при этом невысокую стоимость. Поэтому эта сталь так широко используется мировыми лидерами для изготовления недорогих ножей.

Химический состав 8Cr14MoV:

C (углерод) – 0,75-0,80%
Cr (хром) – 13,50-14,00%
Mo (молибден) – 0,20-0,25%
Mn (марганец) – 1,00
V (ванадий) – 0,10-0,15%
Si (кремний) – 1,00%
S (сера) – 0,03%
P (фосфор) – 0,03%
