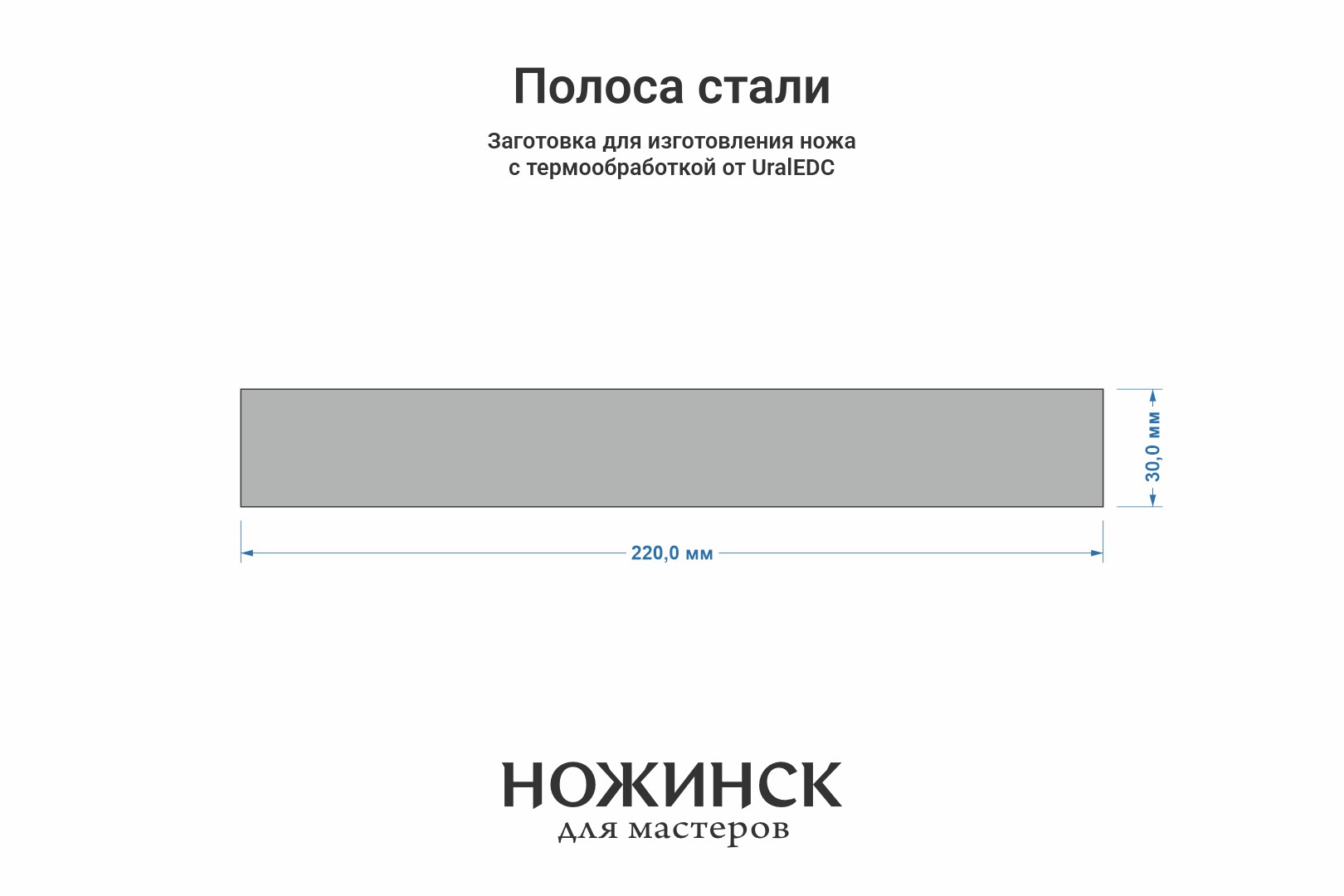

Сталь QPM53 4,2мм. Полоса 220х30мм, ТО 65-66HRC | Арт St.QPM53.4 22

Полоса-заготовка для ножа изготовлена из листового проката порошковой стали QPM53 немецкой компании Lohmann методом гидроабразивной резки.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из LO-QPM 53 закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.

Твердость заготовок составляет 65-66HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.

Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Полосы могут иметь незначительные поводки, устраняемые шлифованием.

Внимание! Как и все быстрорежущие стали, QPM53 обладает низкой пластичностью и чувствительна к концентраторам напряжений. При изготовлении ножа не допускайте на заготовке углов с радиусом скругления менее 2-х мм. Избегайте абразивной резки и чрезмерной нагрузки при шлифовании, особенно станочном.

Химический состав LO-QPM53 (1.3352):

C (углерод) – 2,5%

Cr (хром) – 4,20%

Mo (молибден) – 3,10%

Mn (марганец) – 0,30%

V (ванадий) – 8,00%

W (вольфрам) – 4,20%

Si (кремний) – 0,50%
