Заготовка для ножа, сталь 8Cr14MoV 4,1мм. Модель "Охотник" с клинком 140мм, ТО 61-62HRC | Арт Bl.8Cr14.4 Охотник

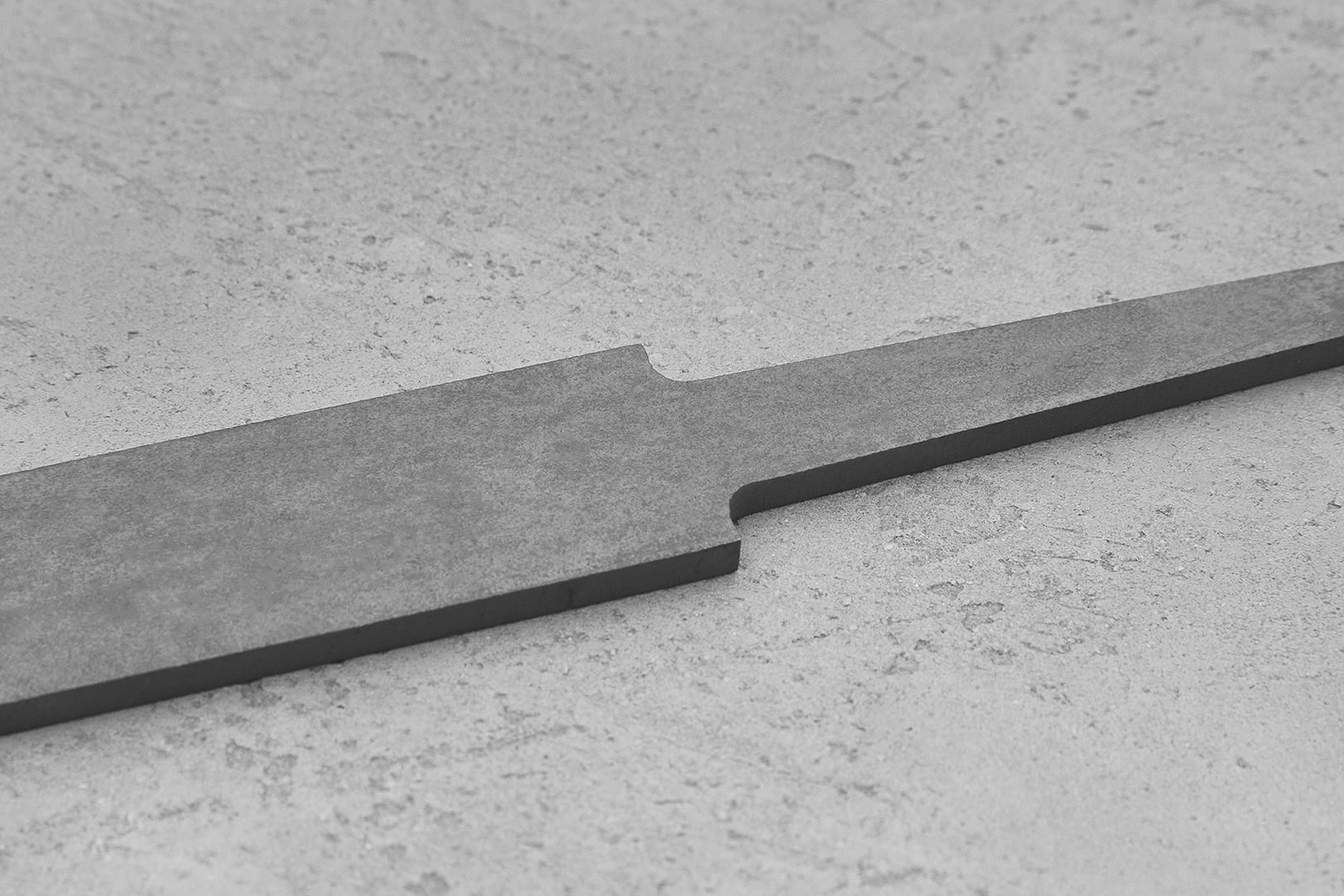

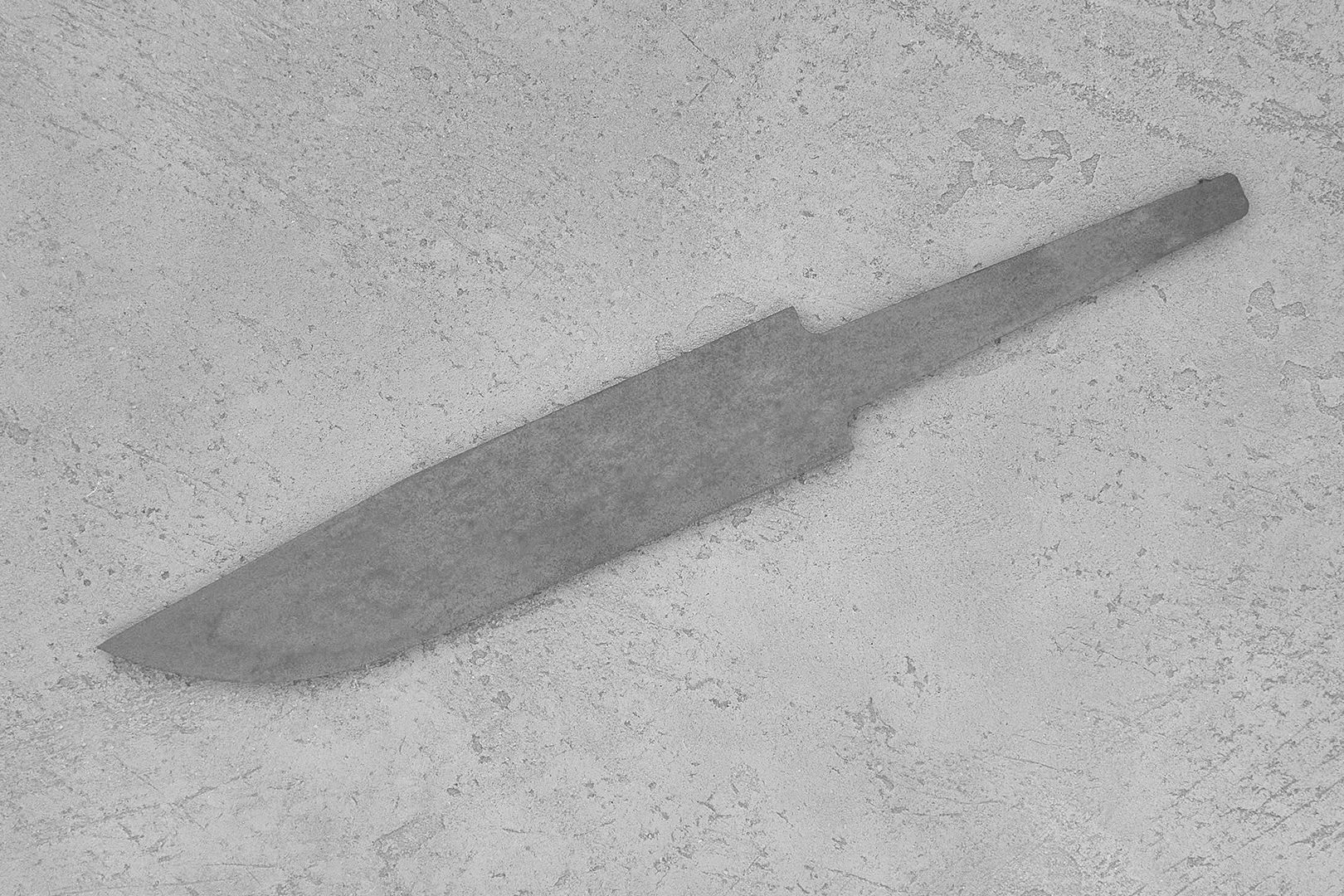

Бланк-заготовка для ножа «Охотник» из листового проката стали 8Cr14MoV производства Ahonest Changjiang, вырезан методом гидроабразивной резки.

Максимальные параметры готового клинка 140х27мм.

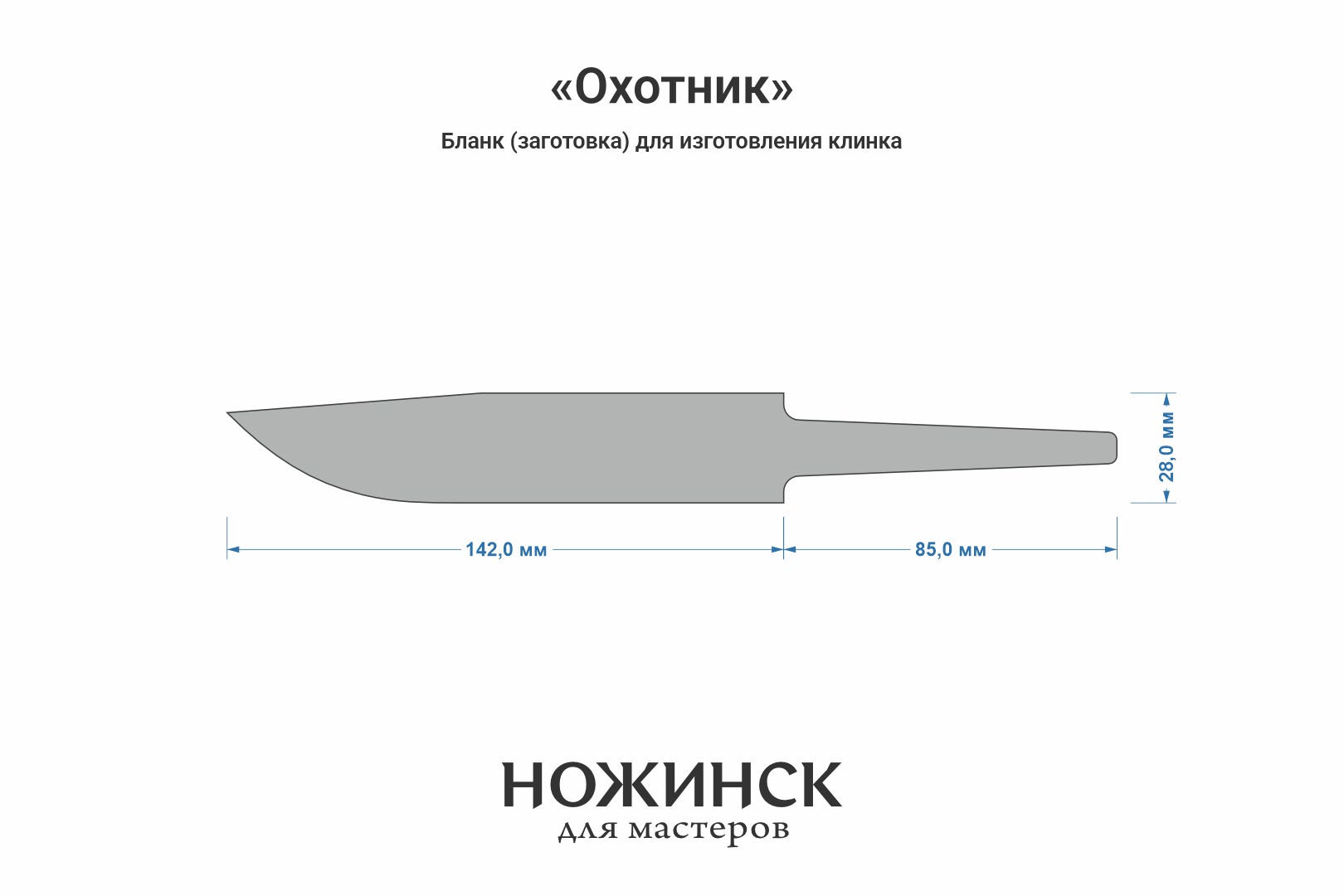

Размеры бланка: длина клинковой части 142мм (1-2 мм предусмотрены для посадки больстера), ширина 28мм, длина хвостовика 85мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из 8Cr14MoV закалены с применением криогенной обработки в жидком азоте.
Твердость заготовок составляет 61-62HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 160°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

8Cr14MoV – китайская сталь, производимая по технологии электрошлакового переплава. Показывает хорошее сочетание износостойкости, коррозионной устойчивости и ударной вязкости, имея при этом невысокую стоимость. Поэтому эта сталь так широко используется мировыми лидерами для изготовления недорогих ножей.

Химический состав 8Cr14MoV:

C (углерод) – 0,75-0,80%
Cr (хром) – 13,50-14,00%
Mo (молибден) – 0,20-0,25%
Mn (марганец) – 1,00
V (ванадий) – 0,10-0,15%
Si (кремний) – 1,00%
S (сера) – 0,03%
P (фосфор) – 0,03%
