Заготовка для ножа, сталь Cr8 3,6мм. Модель "Охотник" с клинком 140мм, ТО 62-63HRC | Арт Bl.Cr8.3 Охотник

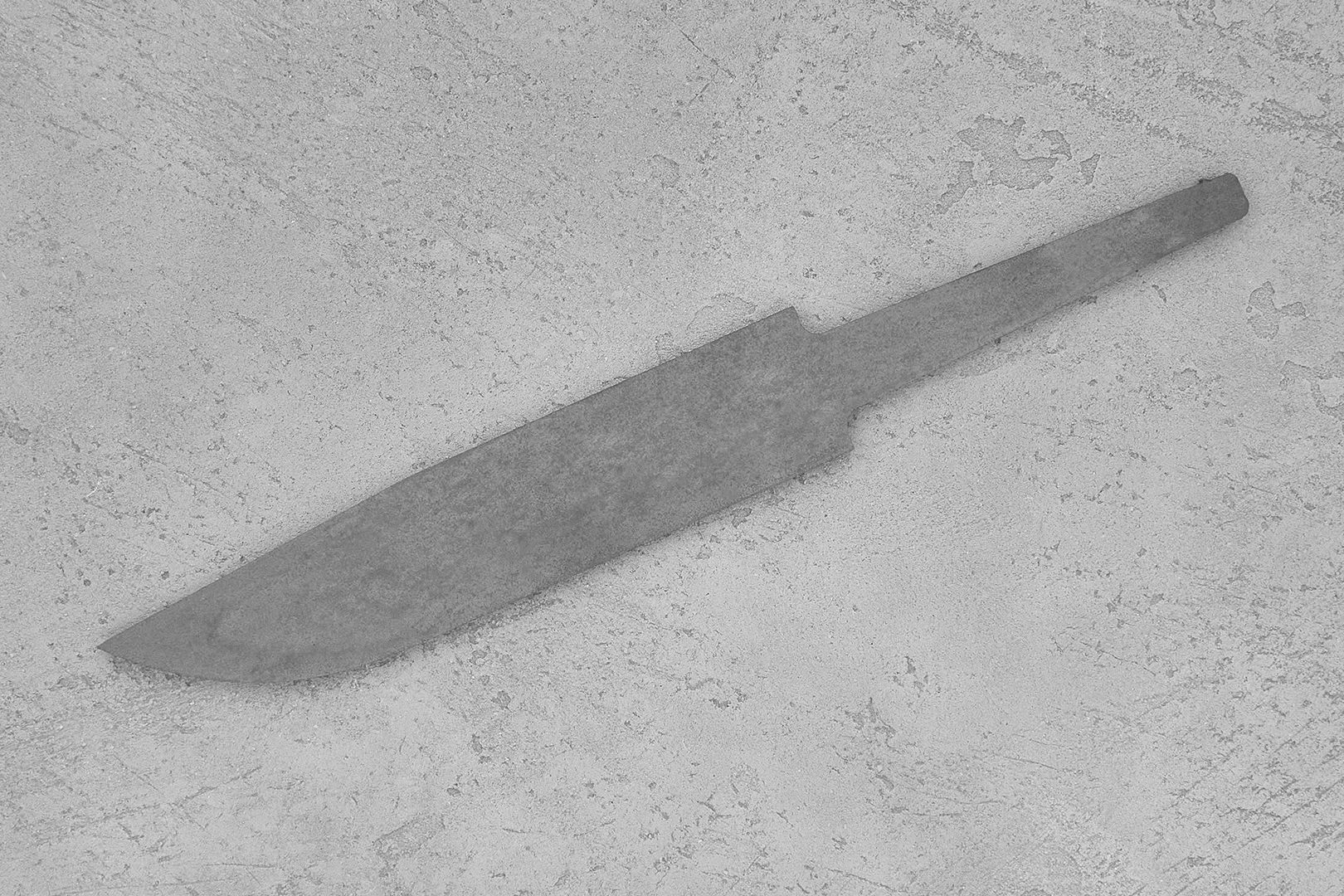

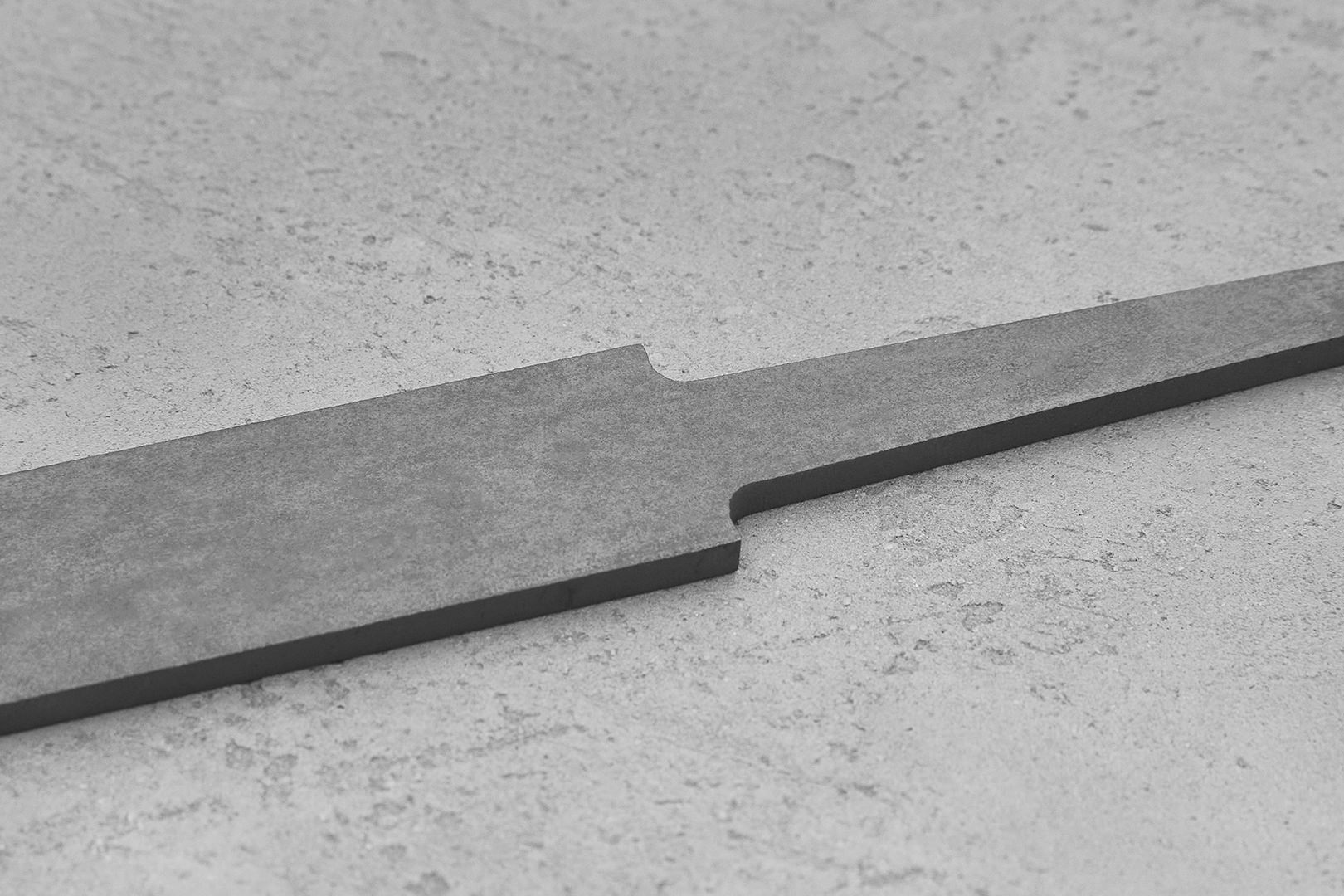

Бланк-заготовка для ножа «Охотник» из листового проката стали Cr8 производства Ahonest Changjiang, вырезан методом гидроабразивной резки.

Максимальные параметры готового клинка 140х27мм.

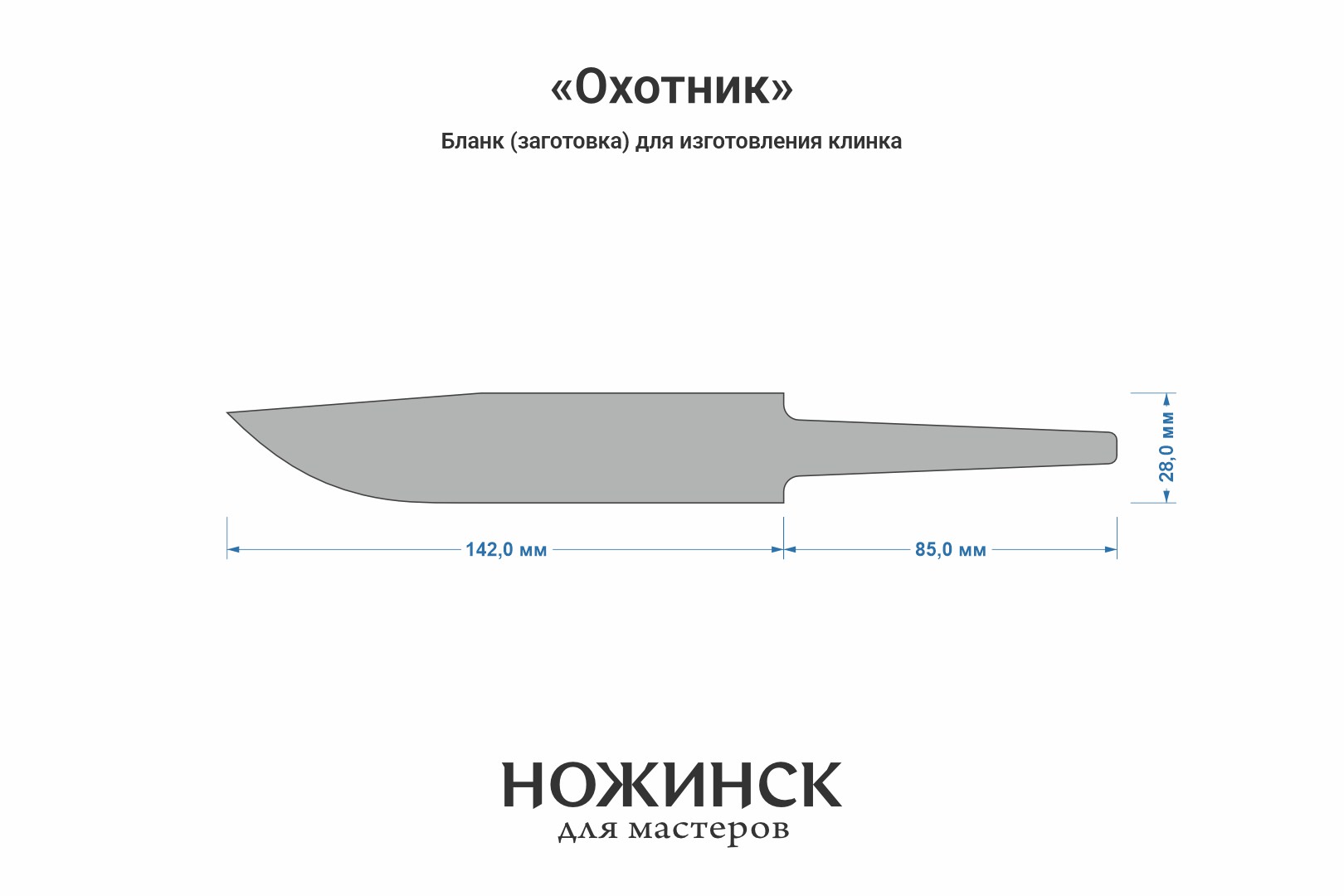

Размеры бланка: длина клинковой части 142мм (1-2 мм предусмотрены для посадки больстера), ширина 28мм, длина хвостовика 85мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из Cr8 закалены с применением криогенной обработки в жидком азоте.
Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

По химическому составу и характеристикам Cr8 близка к немецкой стали PGK от Lohmann Steel, обладает высокой износостойкостью, агрессивным и продолжительным резом.

Химический состав Cr8:

C (углерод) – 0,90-1,00%
Cr (хром) – 7,50-8,50%
Mo (молибден) – 1,80-2,20%
Mn (марганец) – 0,20-0,40%
V (ванадий) – 0,70-1,10%
W (вольфрам) – 0,8-1,20%
Si (кремний) – 0,80-1,20%
