Заготовка для ножа, сталь CPM S90V 3,5мм. Модель "Классик-II" с клинком 140мм, ТО 61-62HRC | Арт Bl.S90V.3 Классик-II

Бланк-заготовка для ножа «Классик-II» из листового проката порошковой стали CPM S90V американской компании Crucible Industries, вырезан методом гидроабразивной резки.

Максимальные параметры готового клинка 140х28мм.

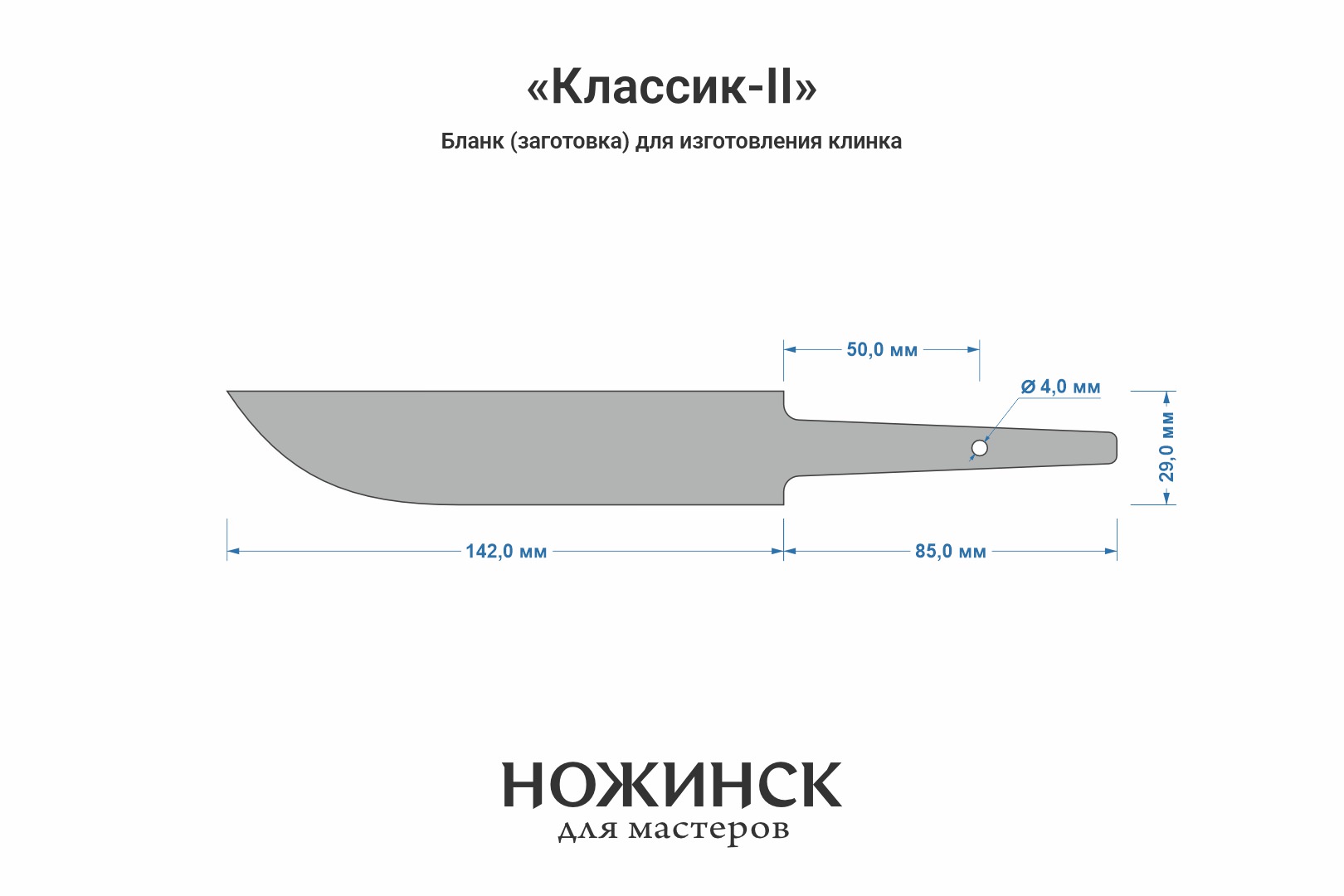

Размеры бланка: длина клинковой части 142мм (1-2 мм предусмотрены для посадки больстера), ширина 29мм, длина хвостовика 85мм, диаметр отверстия 4мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из CPM S90V закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 61-62HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

По балансу потребительских характеристик мы считаем сталь CPM S90V эталонной. При достаточной коррозионной стойкости и ударной вязкости она обладает чрезвычайно высокой износостойкостью режущей кромки.

Химический состав CPM S90V:

C (углерод) – 2,30%
Cr (хром) – 14,00%
Mo (молибден) – 1,00%
Mn (марганец) – 0,50%
V (ванадий) – 8,75-9,00%
W (вольфрам) – 0,40%
Si (кремний) – 0,50%
S (сера) – 0,03%
P (фосфор) – 0,03%
