Заготовка для ножа, сталь Cr8 3,6мм. Модель "Боуи-II" с клинком 130мм, ТО 62-63HRC | Арт Bl.Cr8.3 Боуи-II (Ф)

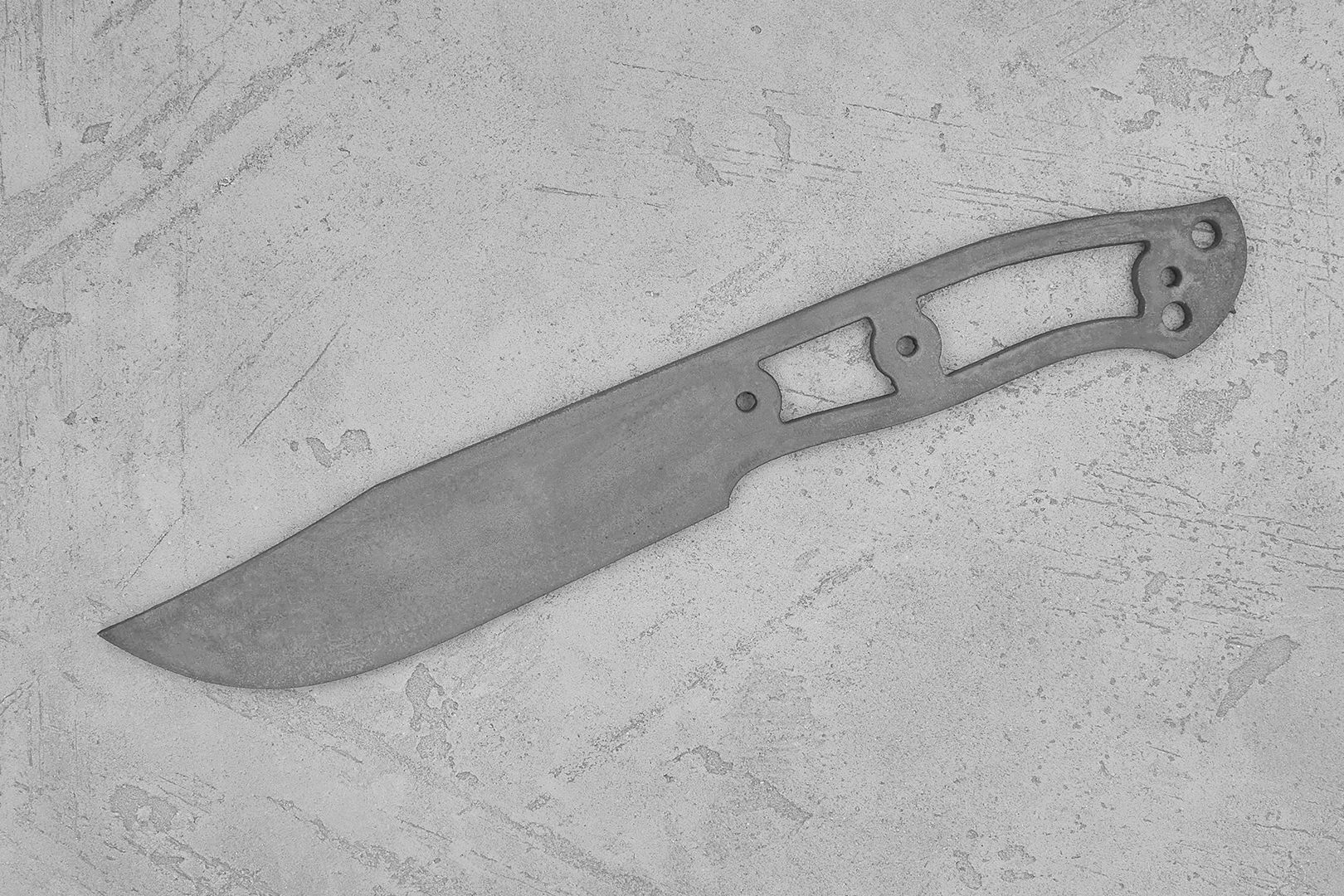

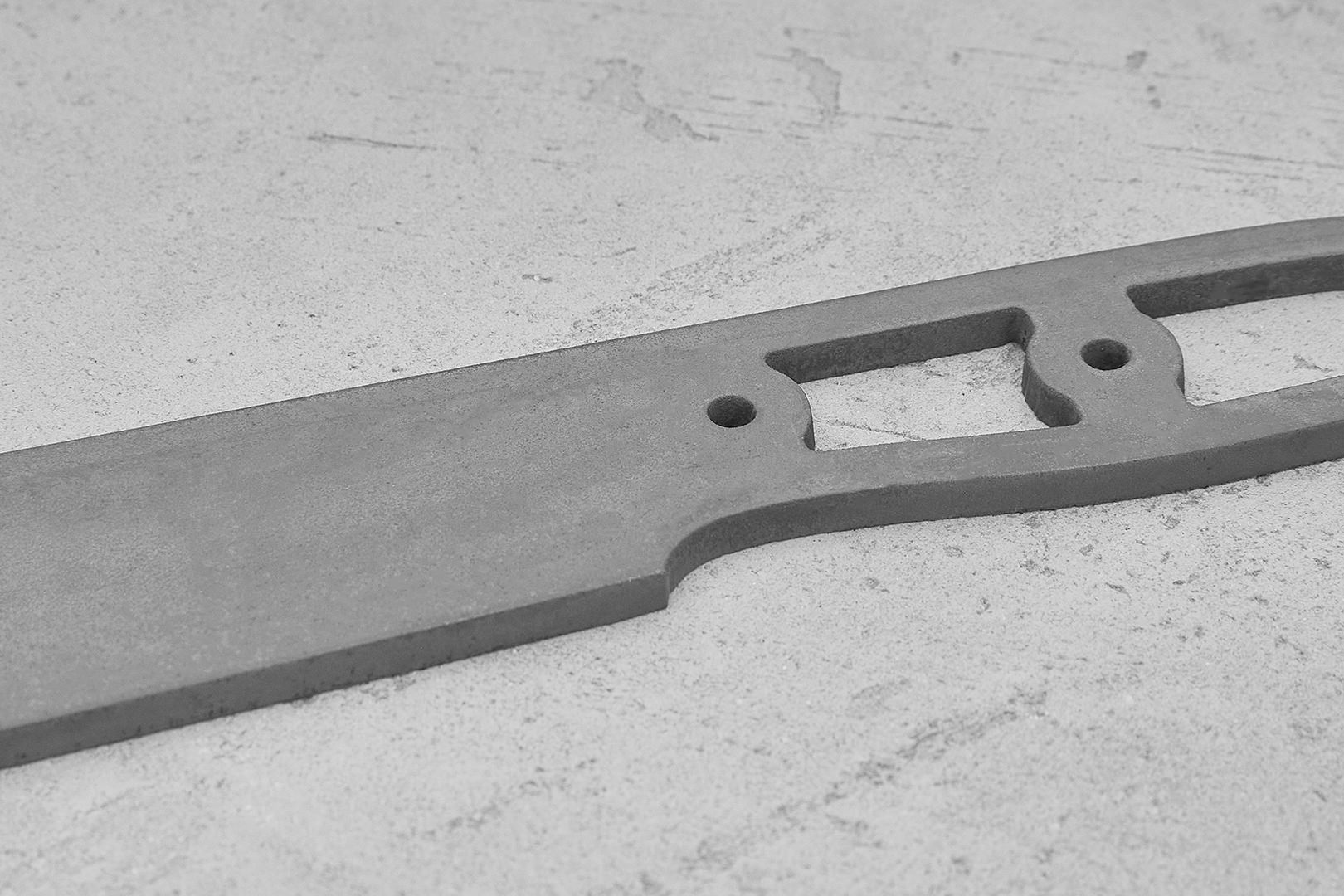

Бланк-заготовка для ножа «Боуи-II» из листового проката стали Cr8 производства Ahonest Changjiang, вырезан методом гидроабразивной резки.
Бланк совместим с фрезерованными накладками для рукояти модели «Универсал»
Максимальные параметры готового клинка 130х35мм.

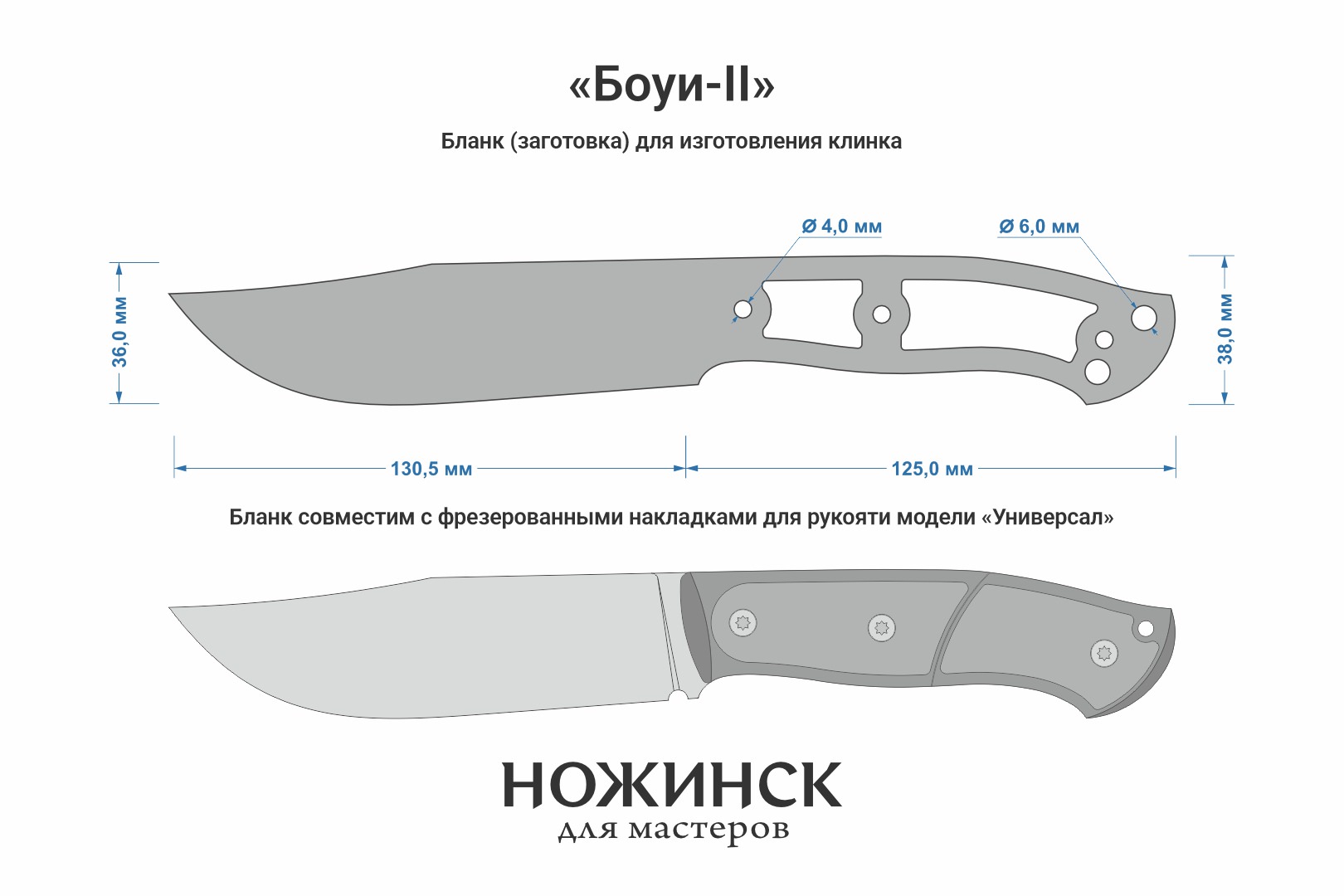

Размеры бланка: длина клинковой части 130,5мм, ширина 36мм (1мм предусмотрен на контуровку), общая длина заготовки 256мм.
Диаметры монтажных отверстий 4мм, 6мм (требуют развёртывания в номинал).

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из Cr8 закалены с применением криогенной обработки в жидком азоте.
Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

По химическому составу и характеристикам Cr8 близка к немецкой стали PGK от Lohmann Steel, обладает высокой износостойкостью, агрессивным и продолжительным резом.

Химический состав Cr8:

C (углерод) – 0,90-1,00%
Cr (хром) – 7,50-8,50%
Mo (молибден) – 1,80-2,20%
Mn (марганец) – 0,20-0,40%
V (ванадий) – 0,70-1,10%
W (вольфрам) – 0,8-1,20%
Si (кремний) – 0,80-1,20%
