Заготовка для ножа, сталь M390 2,6мм. Модель "ППШ" с клинком 57мм, ТО 62-63HRC | Арт Bl.M390.2 ППШ

Бланк-заготовка для ножа «ППШ» из листового проката порошковой стали M390 австрийско-шведского концерна Bohler-Uddeholm, вырезан методом гидроабразивной резки.

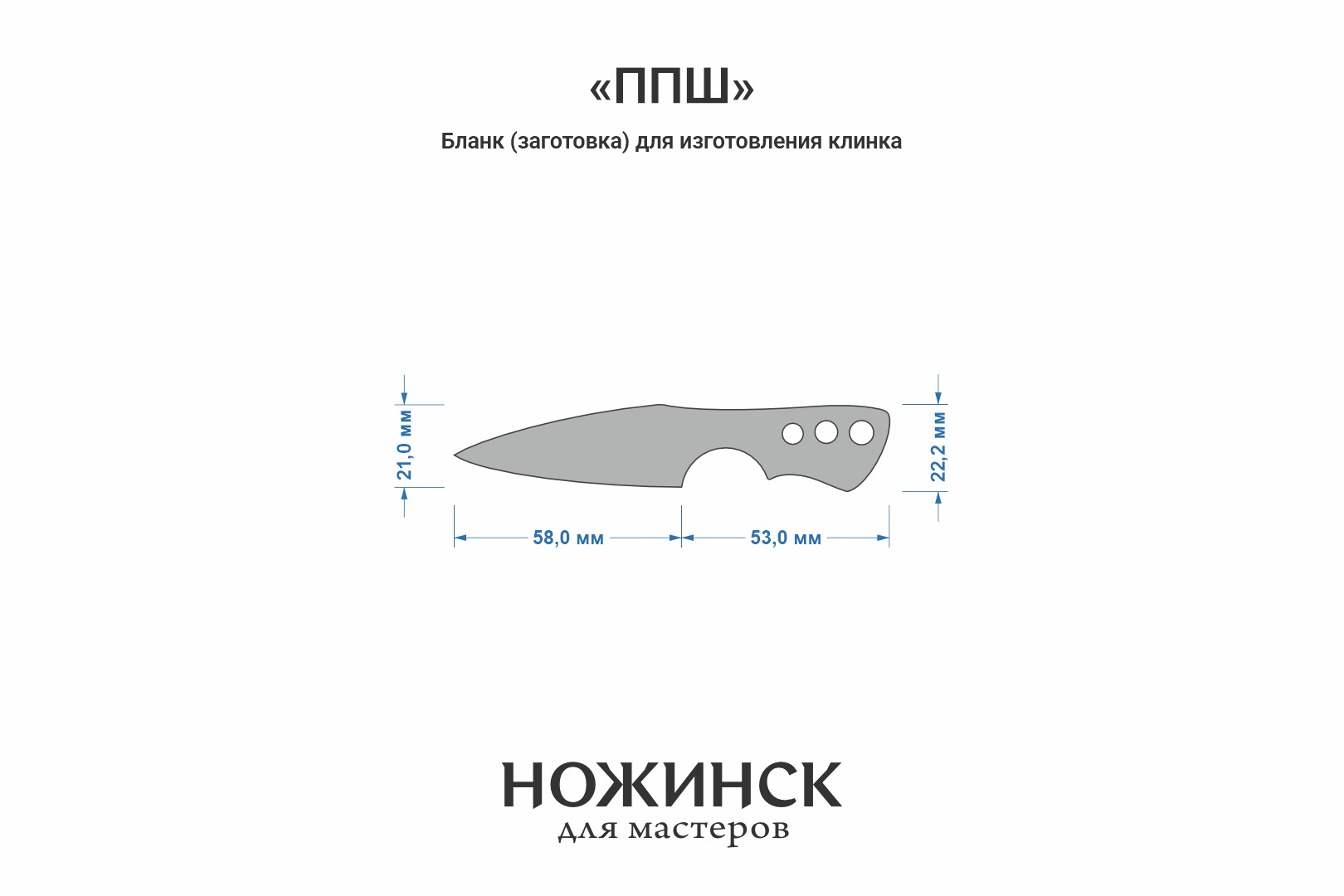

Максимальные параметры готового клинка 57х20мм.
Размеры бланка: длина клинковой части 58мм, ширина 21мм (1мм предусмотрен на контуровку), общая длина заготовки 111мм.
Диаметры отверстий 5,0мм-5,8мм, с шагом 0,4мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из M390 закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 180°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием.

М390 – современная порошковая сталь. Является одной из лучших сталей для изготовления ножей любого предназначения: как кухонных и разделочных, так и ножей EDC. М390 занимает лидирующие позиции среди ножевых сталей, сочетая высочайшие показатели коррозионной стойкости, твердости, прочности и износостойкости. Характеризуется агрессивным и продолжительным резом.

Химический состав M390:

C (углерод) – 1,90%
Cr (хром) – 20,00%
Mo (молибден) – 1,00%
Mn (марганец) – 0,30%
V (ванадий) – 4,00%
W (вольфрам) – 0,60%
Si (кремний) – 0,70%
