Заготовка для ножа, сталь PGK 3,6мм. Модель "Лопатка-I" с клинком до 130мм, ТО 62-63HRC | Арт Bl.PGK.3 Лопатка-I

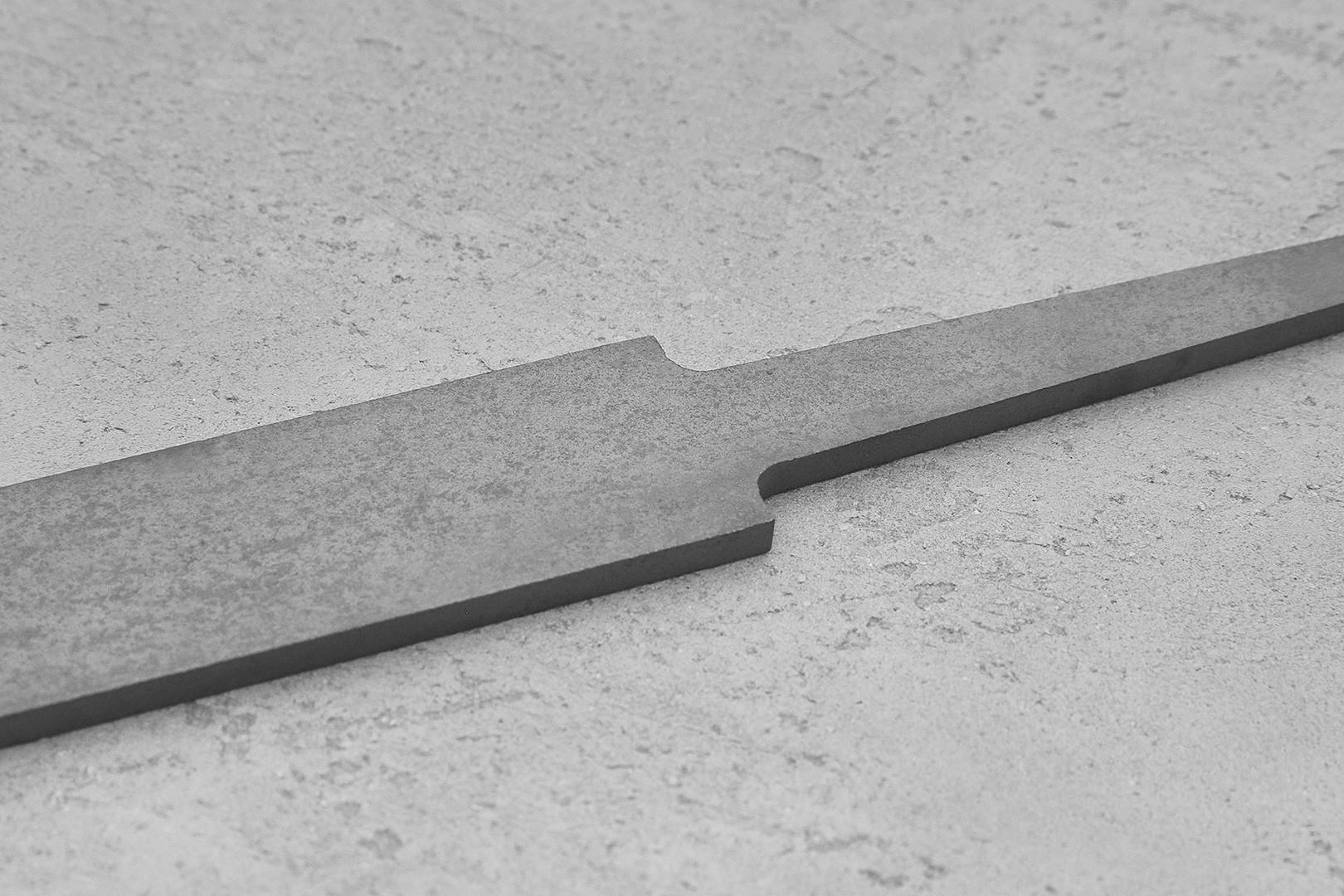

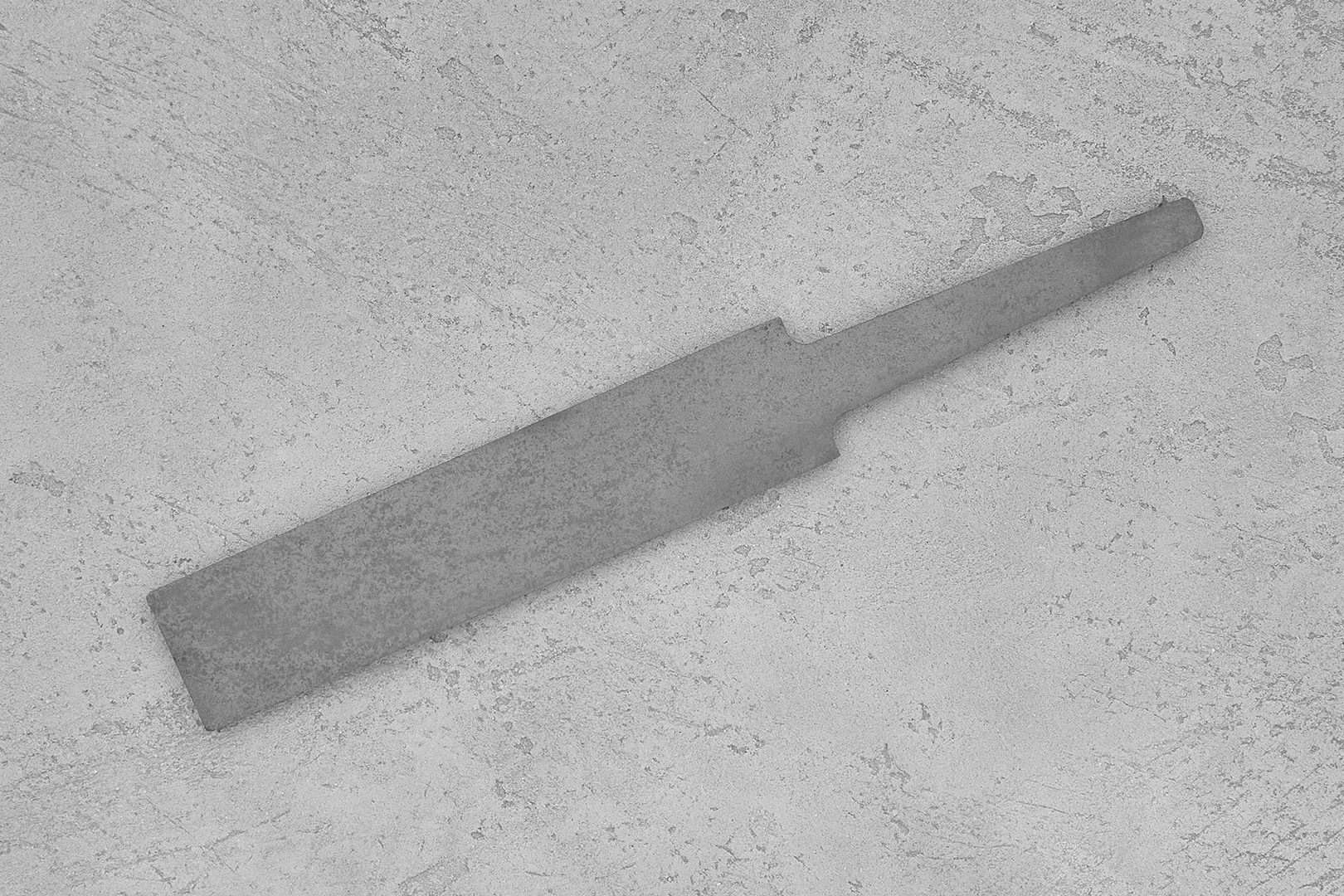

Бланк-заготовка для ножа «Лопатка-I» из листового проката стали PGK немецкой компании Lohmann, вырезан методом гидроабразивной резки.

Максимальные параметры готового клинка 128х27мм.

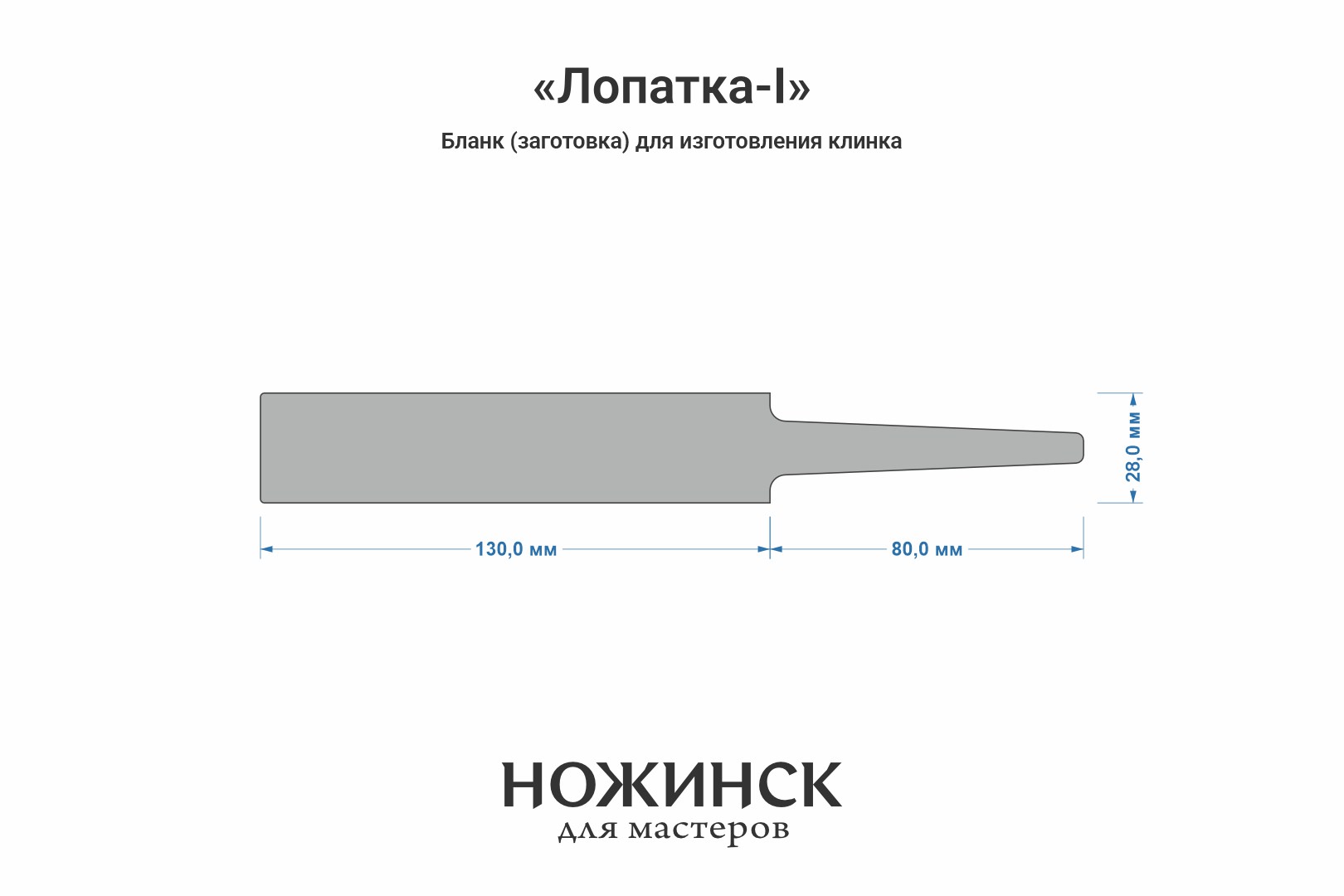

Размеры бланка: длина клинковой части 130мм (1-2 мм предусмотрены для посадки больстера), ширина 28мм, длина хвостовика 80мм.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из PGK закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 62-63HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.

При достаточно высокой твердости и износостойкости сталь PGK сохраняет отличную ударную вязкость и устойчивость к боковым нагрузкам. Характеризуется агрессивным резом.

Химический состав PGK:

C (углерод) – 1,15-1,20%
Cr (хром) – 8,50%
Mo (молибден) – 1,50%
Mn (марганец) – 0,40%
V (ванадий) – 1,95-2,00%
W (вольфрам) – 1,50%
Si (кремний) – 0,90-1,00%
