В каталог ножей
Товары для мастеров
Каталог
–
Для мастеров
–
Сталь и бланки
–
Бланки для клинков
–
Бланки 8Cr14MoV ≡ 4,1мм
–
Заготовка для ножа, сталь 8Cr14MoV 4,1мм. Модель "Бушкрафт-II" с клинком 125мм, ТО 61-62HRC | Арт Bl.8Cr14.4 Бушкрафт-II (Ф)
Заготовка для ножа, сталь 8Cr14MoV 4,1мм. Модель "Бушкрафт-II" с клинком 125мм, ТО 61-62HRC | Арт Bl.8Cr14.4 Бушкрафт-II (Ф)
Рекомендуемые товары
VSM
540
| Страна происхождения | Германия, Россия |
| Артикул | XK870X.Р80 50x1830 |
Южный Крест
3 280
| Страна происхождения | Россия |
| Артикул | Kl.D2 Uk 032 |
| Материал клинка | сталь D2 |
Ножинск-PRO
3 810
| Страна происхождения | Россия |
| Артикул | Kl-P.Х12МФ Классик-I |
| Общая длина (мм) | 205 |
| Материал клинка | сталь Х12МФ |
Устойчивость к коррозии:
условно коррозионностойкая Вес нетто (г):
160 Артикул:
Bl.8Cr14.4 Бушкрафт-II (Ф) Страна происхождения:
Китай, Россия Другие модификации

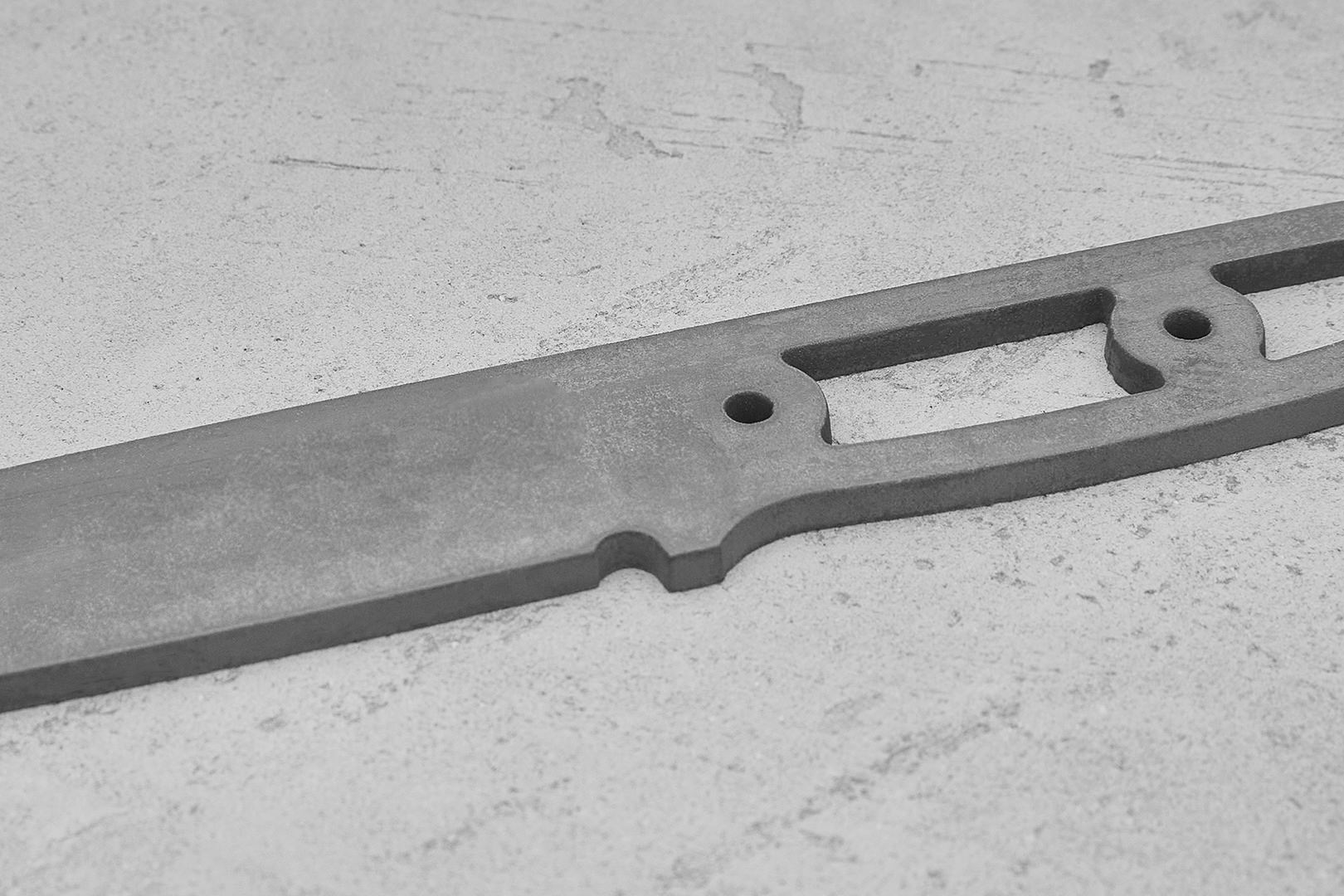

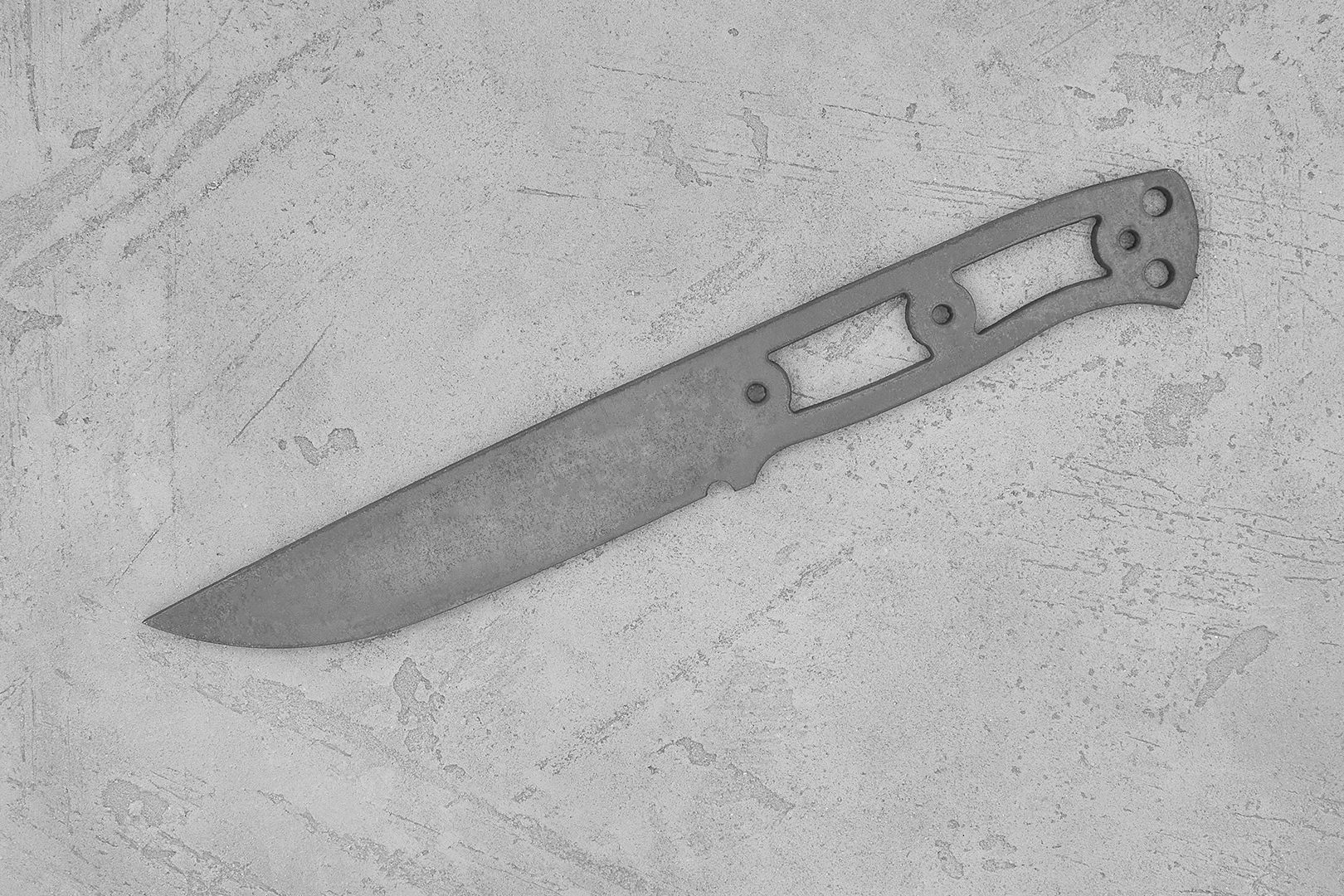

Бланк-заготовка для ножа «Бушкрафт-II» из листового проката стали 8Cr14MoV производства Ahonest Changjiang, вырезан методом гидроабразивной резки.
Бланк совместим с фрезерованными накладками для рукояти модели «Бушкрафт»

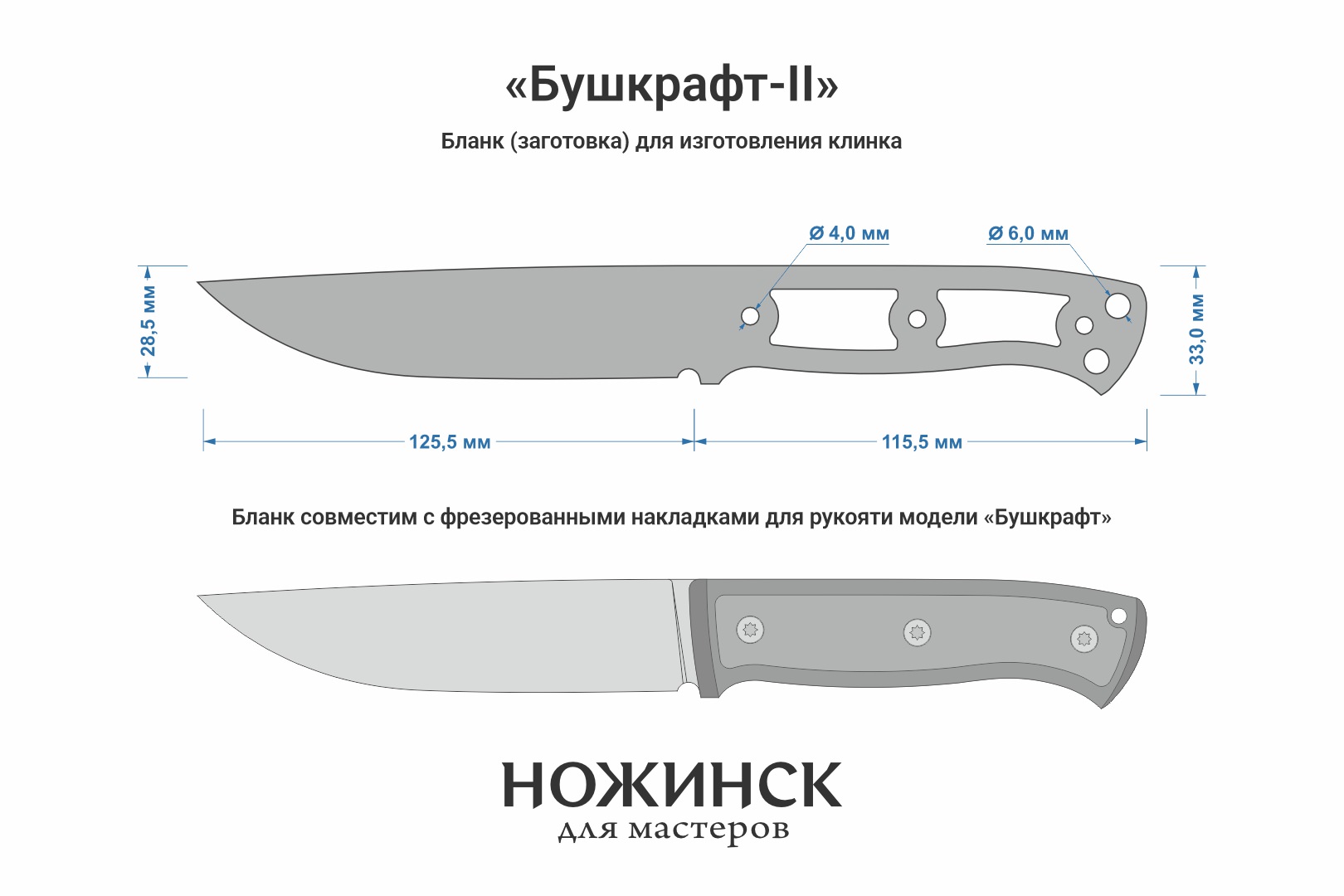

Максимальные параметры готового клинка 125х27,5мм.
Размеры бланка: длина клинковой части 125,5мм, ширина 28,5мм (1мм предусмотрен на контуровку), общая длина заготовки 241мм.
Диаметры монтажных отверстий 4мм, 6мм (требуют развёртывания в номинал).
Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из 8Cr14MoV закалены с применением криогенной обработки в жидком азоте.
Твердость заготовок составляет 61-62HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 160°С. Не допускайте нагрева металла при шлифовке выше этой температуры!
Бланки могут иметь незначительные поводки, устраняемые шлифованием. Заготовки клинков, предназначенные для сквозного монтажа, требуют высокого отпуска окончания хвостовика (от трех до пяти нагревов горелкой до 750-800°С) для нарезания резьбы или расклепывания.
8Cr14MoV – китайская сталь, производимая по технологии электрошлакового переплава. Показывает хорошее сочетание износостойкости, коррозионной устойчивости и ударной вязкости, имея при этом невысокую стоимость. Поэтому эта сталь так широко используется мировыми лидерами для изготовления недорогих ножей.
Химический состав 8Cr14MoV:
C (углерод) – 0,75-0,80%
Cr (хром) – 13,50-14,00%
Mo (молибден) – 0,20-0,25%
Mn (марганец) – 1,00
V (ванадий) – 0,10-0,15%
Si (кремний) – 1,00%
S (сера) – 0,03%
P (фосфор) – 0,03%
