В каталог ножей
Товары для мастеров
Каталог
–
Для мастеров
–
Сталь и бланки
–
Бланки для клинков
–
Бланки MagnaCut ≡ 3,6мм
–
Заготовка для ножа, сталь MagnaCut 3,6мм. Модель "Бушкрафт-II" с клинком 125мм, ТО 61-62HRC | Арт Bl.MCut.3 Бушкрафт-II (Ф)
Заготовка для ножа, сталь MagnaCut 3,6мм. Модель "Бушкрафт-II" с клинком 125мм, ТО 61-62HRC | Арт Bl.MCut.3 Бушкрафт-II (Ф)
Рекомендуемые товары
Crazyfiber
3 280
| Страна происхождения | Россия |
| Артикул | Cf.sL.054/10 |
Nojinsk (ТО Бурова Сергея)
1 730
| Страна происхождения | Китай, Россия |
| Артикул | Bl.VG10.4 Мини-I |
Nojinsk (ТО Бурова Сергея)
6 150
| Страна происхождения | США, Россия |
| Артикул | Bl.S90V.3 Скандинав |
Устойчивость к коррозии:
коррозионностойкая Вес нетто (г):
145 Артикул:
Bl.MCut.3 Бушкрафт-II (Ф) Страна происхождения:
Китай, Россия Другие модификации

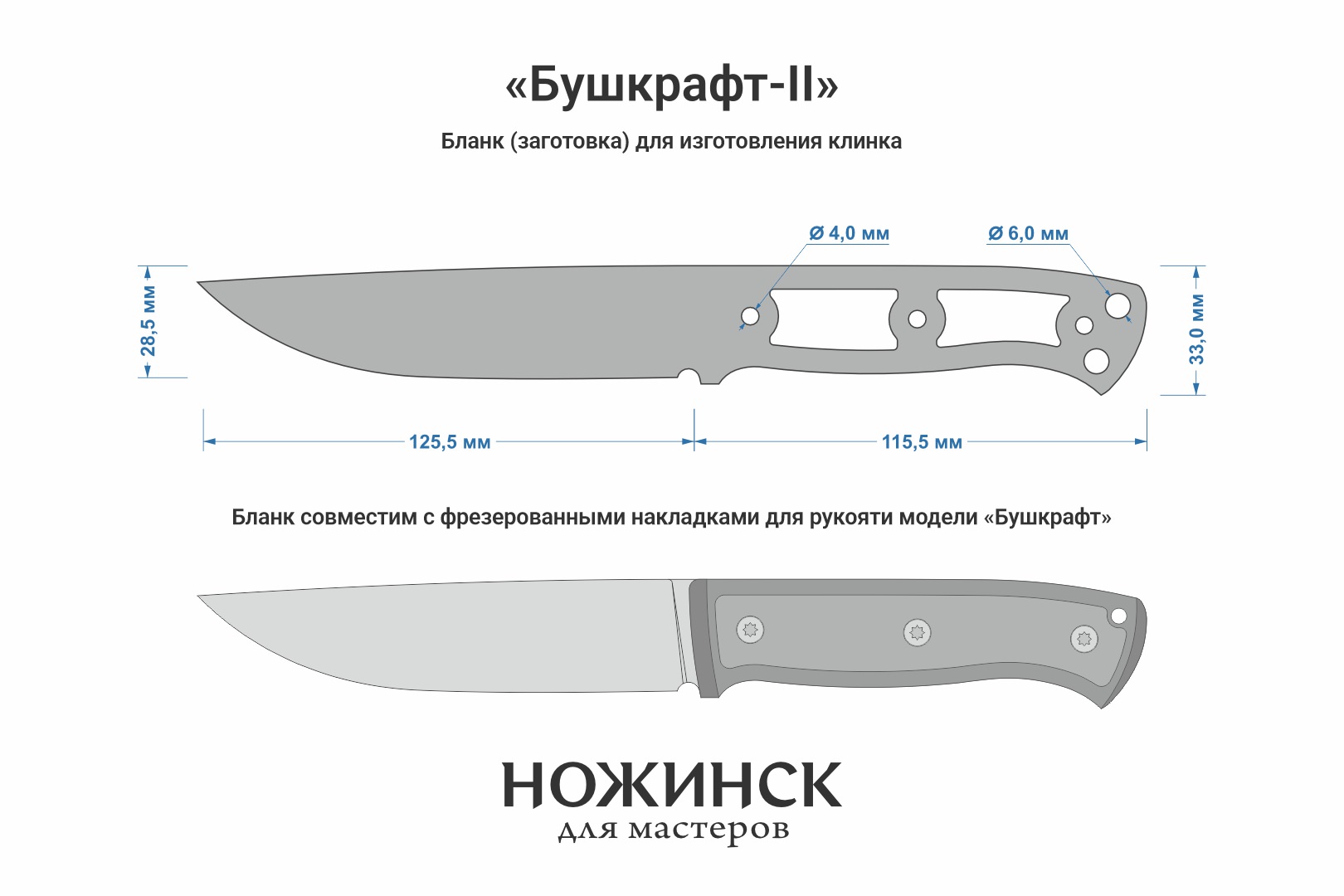

Бланк-заготовка для ножа «Бушкрафт-II» из листового проката порошковой стали MagnaCut китайского завода специальных сталей TG (Tiangong Tools), вырезан методом гидроабразивной резки.
Бланк совместим с фрезерованными накладками для рукояти модели «Бушкрафт»
Максимальные параметры готового клинка 125х27,5мм.
Размеры бланка: длина клинковой части 125,5мм, ширина 28,5мм (1мм предусмотрен на контуровку), общая длина заготовки 241мм.
Диаметры монтажных отверстий 4мм, 6мм (требуют развёртывания в номинал).

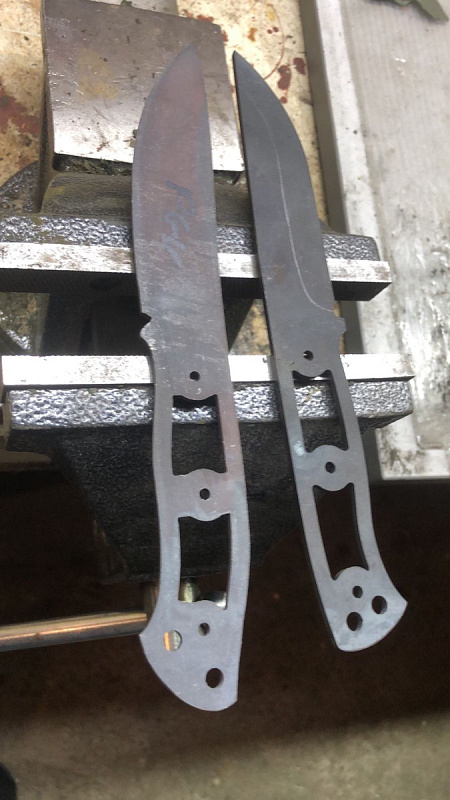

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из MagnaCut закалены с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 61-62HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 175°С. Не допускайте нагрева металла при шлифовке выше этой температуры!
Бланки могут иметь незначительные поводки, устраняемые шлифованием.
MagnaCut – ультрасовременная нержавеющая сталь с пониженным содержанием хрома, специально созданная для использования в производстве ножей. Она разработана таким образом, чтобы обеспечить отличный баланс прочности, удержания кромки и коррозионной стойкости.
Химический состав MagnaCut:
C (углерод) – 1,15%
Cr (хром) – 10,70%
Mo (молибден) – 2,00%
Mn (марганец) – 0,50%
V (ванадий) – 4,00%
Nb (ниобий) – 2,00%
N (азот) – 0,20%
Si (кремний) – 0,40%
