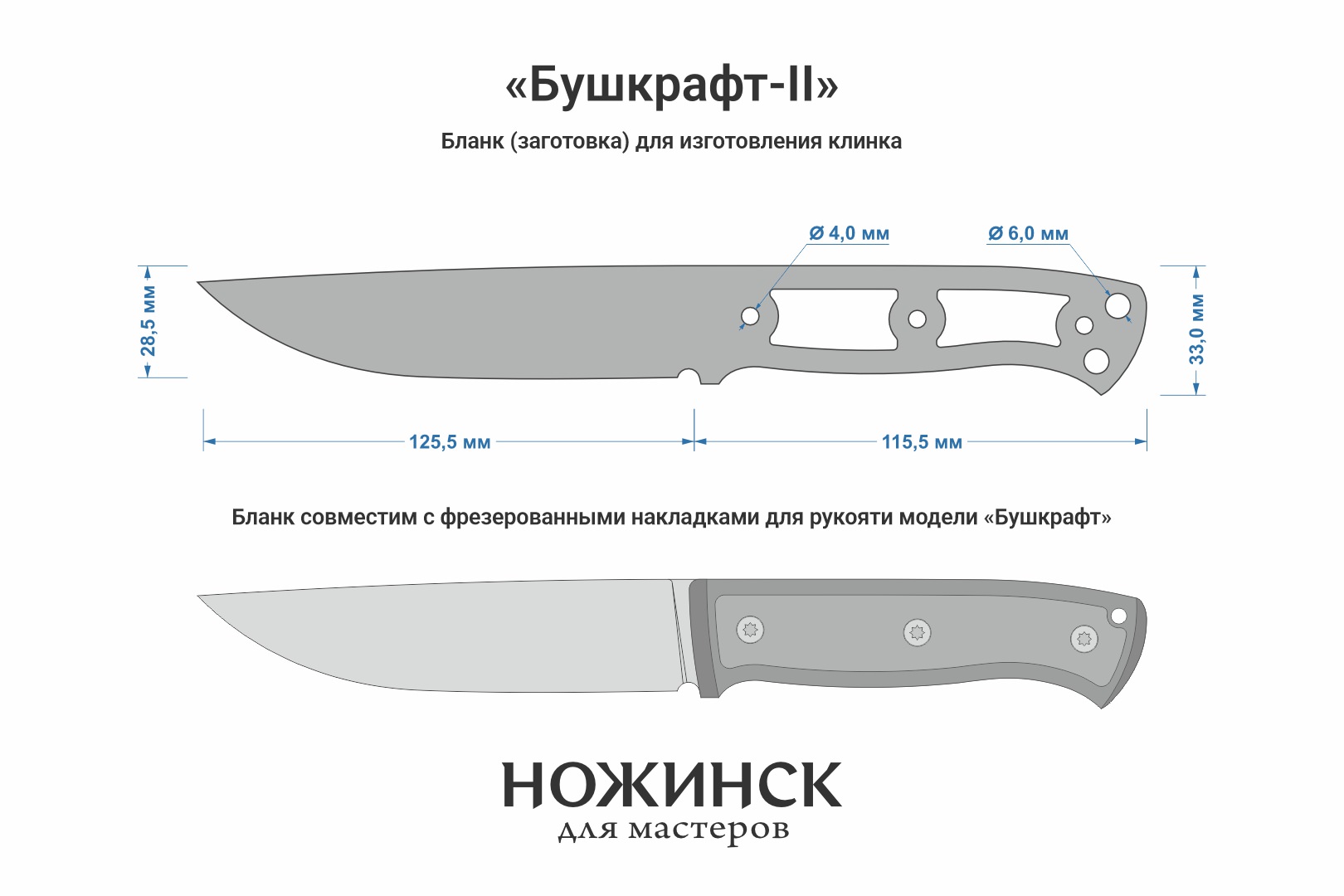

Заготовка для ножа, сталь M398 3,5мм. Модель "Бушкрафт-II" с клинком 125мм, ТО 64-65HRC | Арт Bl.M398.3 Бушкрафт-II (Ф)

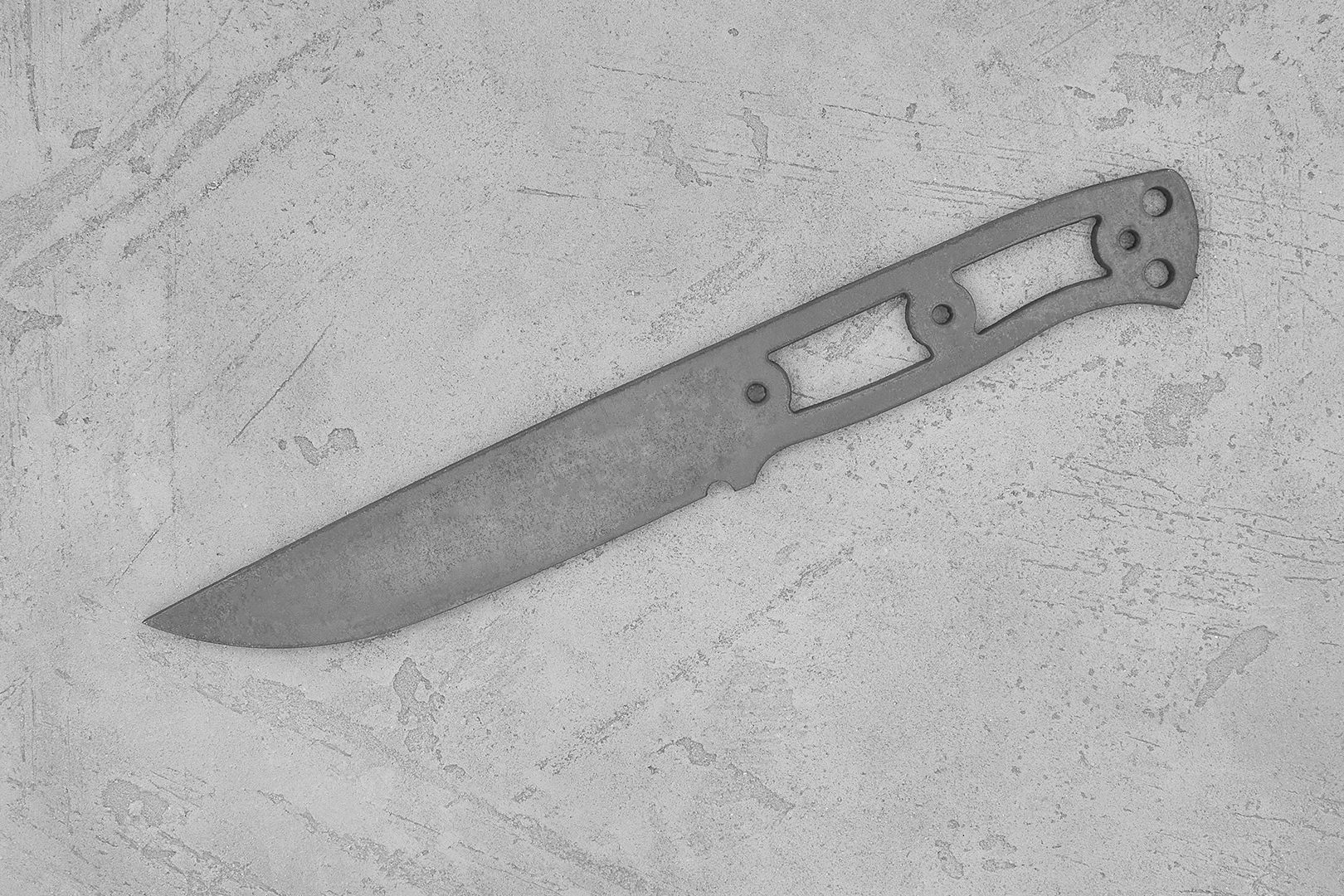

Бланк-заготовка для ножа «Бушкрафт-II» из листового проката порошковой стали M398 австрийско-шведского концерна Bohler-Uddeholm, вырезан методом гидроабразивной резки.

Сталь, представленная в магазине Ножинск, термообработана ведущим термистом UralEDC Буровым Сергеем. Заготовки из M398 закалены по авторской технологии с применением нагрева в защитных контейнерах и криогенной обработки в жидком азоте.
Твердость заготовок составляет 64-65HRС. Толщина обезуглероженного слоя (с пониженной твердостью) не превышает 0,5мм, что должно быть учтено при обработке по контуру режущей кромки и измерении твердости.
Низкий отпуск заготовок осуществлен при 160°С. Не допускайте нагрева металла при шлифовке выше этой температуры!

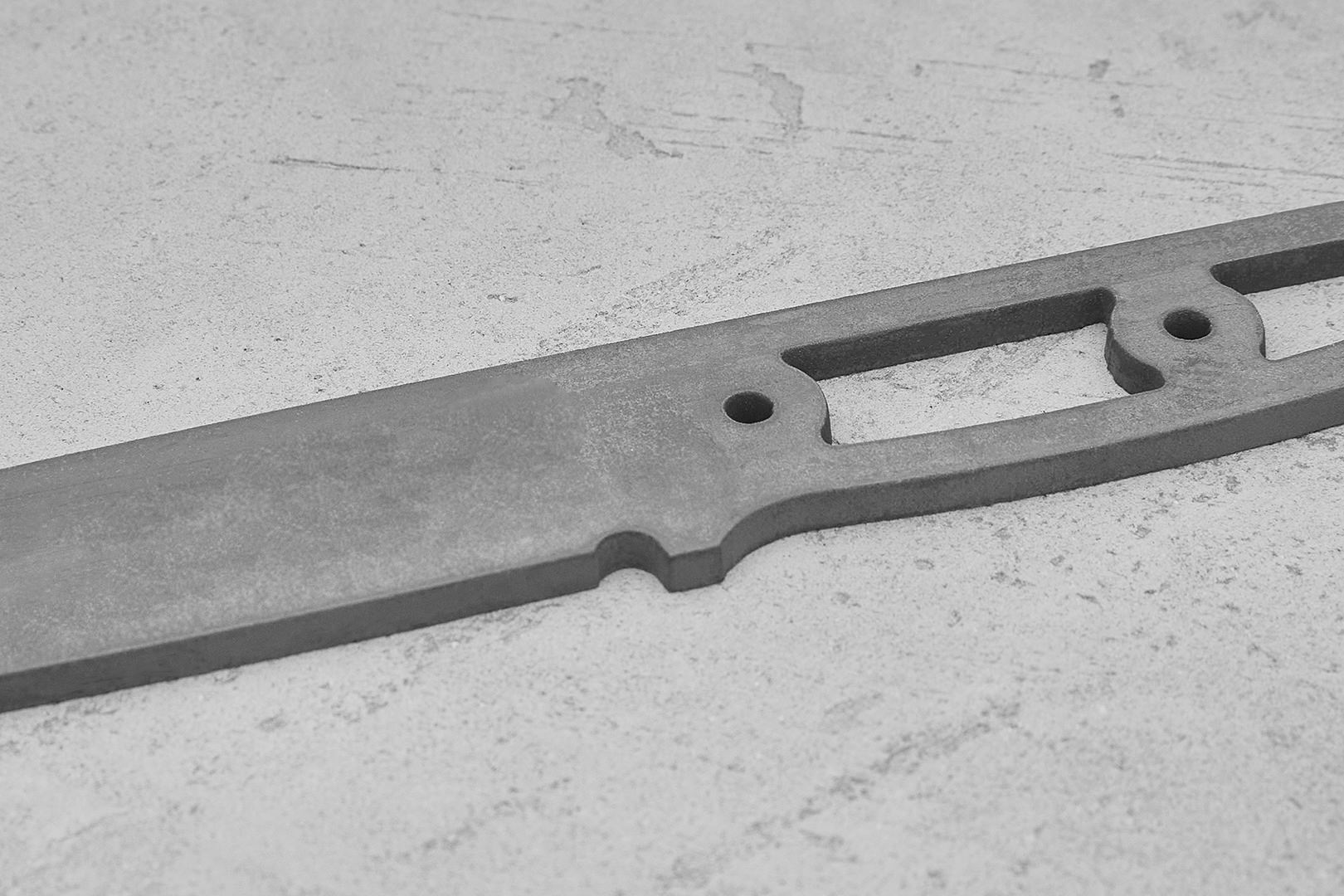

Бланки могут иметь незначительные поводки, устраняемые шлифованием.

M398 современная (впервые представлена в 2019 году) порошковая сталь с высоким содержанием углерода и ванадия. Обладает очень высокой твердостью, выдающейся износостойкостью и агрессией реза. К минусам можно отнести не очень высокую стойкость к ударным нагрузкам.

Химический состав M398:

C (углерод) – 2,70%
Cr (хром) – 20,00%
Mo (молибден) – 1,00%
Mn (марганец) – 0,50%
V (ванадий) – 7,20%
W (вольфрам) – 0,70%
Si (кремний) – 0,50%
